什么是Metrics Server

Metrics Server是Kubernetes内置的、可扩展的、高效的容器资源指标来源。

Metrics Server从Kubelet收集资源指标，并通过Metrics API在Kubernetes ApiServer中公开这些指标，以供Horizontal Pod Autoscaler和Vertical Pod Autoscaler使用。也可以通过kubectl top访问Metrics API，从而更容易调试自动缩放。

Metrics Server 不适用于非自动伸缩场景。例如不要使用它来将指标转发给监控解决方案，或作为监控解决方案的指标来源。在这种情况下，请直接从kubelet /metrics/resource端点收集指标。

Metrics Server提供：

一个适用于大多数集群的Deployment
快速自动缩放，每15秒收集一次指标。
资源效率，为集群中的每个节点使用1毫秒的CPU内核和2MB内存。
可扩展支持多达5000个节点集群。

使用场景

支持的场景

基于CPU/内存的水平自动伸缩（了解有关Horizontal Pod Autoscaler的更多信息）
自动调整/建议容器所需的资源（了解有关Vertical Pod Autoscaler的更多信息）

不支持的场景

非Kubernetes集群
作为资源使用指标的准确来源
基于CPU/内存以外的其他资源的水平自动伸缩

要求

Metrics Server对集群和网络配置有特定要求。这些要求不是所有集群发行版的默认要求。在使用Metrics Server之前，请确保集群发行版满足以下要求：

Metrics Server必须可以通过容器IP地址（或节点IP，如果启用了hostNetwork）从kube-apiserver访问
kube-apiserver必须启用聚合层
节点必须启用Webhook身份验证和授权
Kubelet证书需要由集群证书颁发机构签名（或通过传递--kubelet-insecure-tls给Metrics Server来禁用证书验证）
容器运行时必须实现容器度量RPC（或具有cAdvisor支持）

兼容矩阵

Metrics Server	Metrics API group/version	Supported Kubernetes version
0.6.x	`metrics.k8s.io/v1beta1`	*1.19+
0.5.x	`metrics.k8s.io/v1beta1`	*1.8+
0.4.x	`metrics.k8s.io/v1beta1`	*1.8+
0.3.x	`metrics.k8s.io/v1beta1`	1.8-1.21

创建Metrics Server证书（可选）

如果Metrics Server不使用外部SSL证书的话则直接跳过此步，Metrics Server会自动生成自签证书

进入集群CA证书所在目录，本文以/root/k8s-cert/为例，创建metrics-server-csr.json文件

cd /root/k8s-cert
cat > metrics-server-csr.json << EOF
{
  "CN": "metrics-server",
  "hosts": [""],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "L": "ShenZhen",
      "ST": "ShenZhen",
      "O": "k8s",
      "OU": "System"
    }
  ]
}
EOF

为Metrics Server生成证书

1	cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes metrics-server-csr.json \| cfssljson -bare metrics-server

创建Metrics Server的Secret，Secret为metrics-server-certs

1
2
3

kubectl create secret generic metrics-server-certs --from-file=/root/k8s-cert/metrics-server-key.pem --from-file=/root/k8s-cert/metrics-server.pem -n kube-system
kubectl get secret -n kube-system | grep metrics-server-certs
kubectl get secret metrics-server-certs -n kube-system  -o yaml

安装Metrics Server

以安装v0.5.0为例

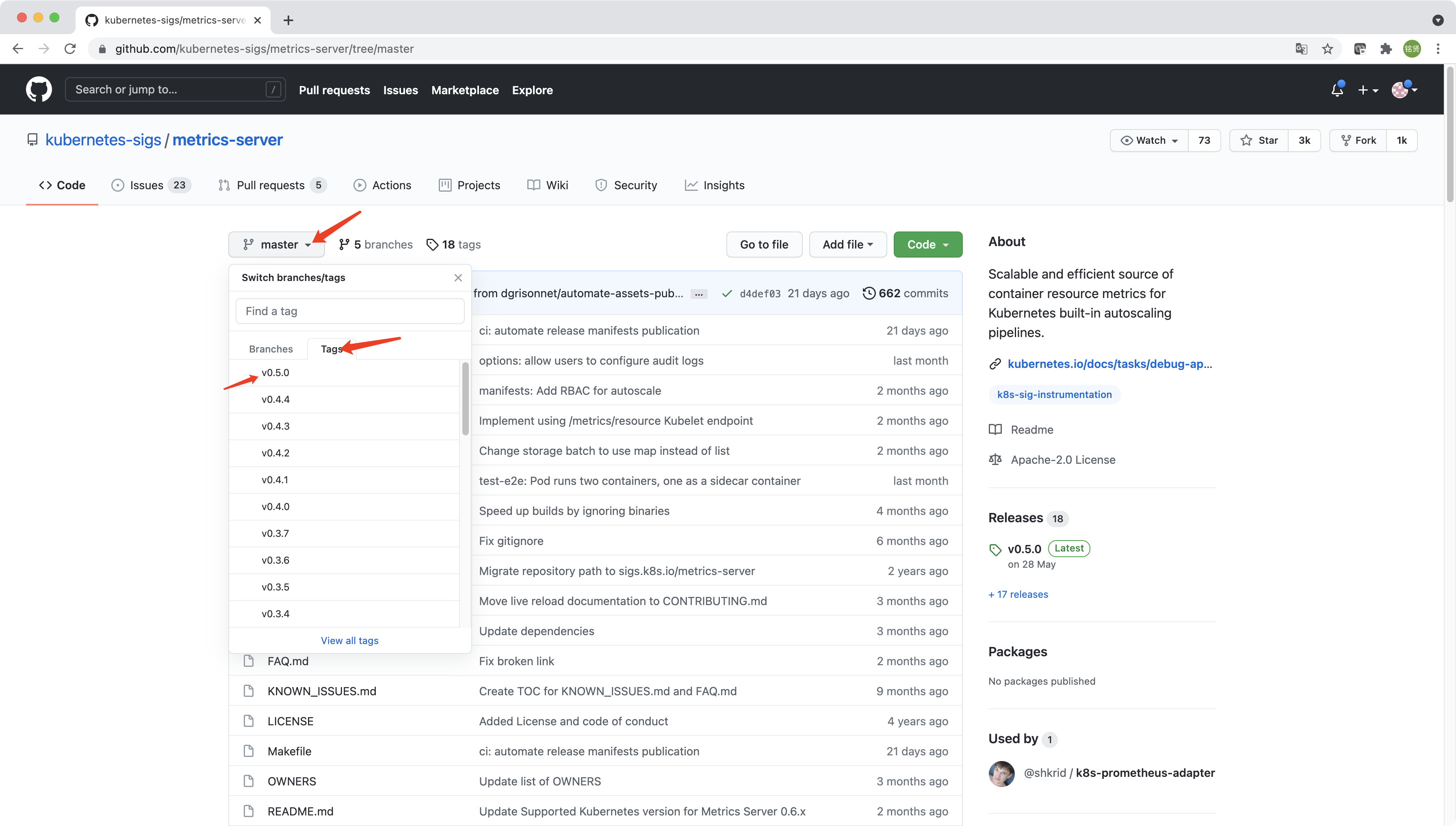

访问https://github.com/kubernetes-sigs/metrics-server/tree/master，并选择相应Tags

使用外部SSL证书

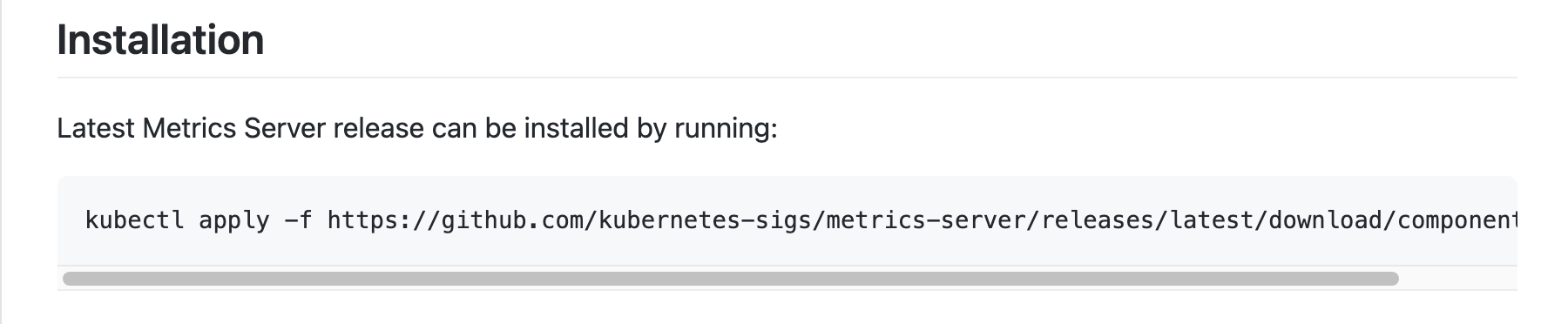

在Installation章节获取对应版本的安装命令，复制命令中的URL，执行以下命令下载YAML

1 2	cd /root/ wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

编辑components.yaml，新增如下注释部分内容。secretName与前面创建的Metrics Server的Secret名称对应

...
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  selector:
    matchLabels:
      k8s-app: metrics-server
  strategy:
    rollingUpdate:
      maxUnavailable: 0
  template:
    metadata:
      labels:
        k8s-app: metrics-server
    spec:
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=443
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --metric-resolution=15s
        # 新增配置证书路径
        - --tls-cert-file=/certs/metrics-server.pem
        - --tls-private-key-file=/certs/metrics-server-key.pem
        image: k8s.gcr.io/metrics-server/metrics-server:v0.5.0
        imagePullPolicy: IfNotPresent
        livenessProbe:
          failureThreshold: 3
          httpGet:
            path: /livez
            port: https
            scheme: HTTPS
          periodSeconds: 10
        name: metrics-server
        ports:
        - containerPort: 443
          name: https
          protocol: TCP
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /readyz
            port: https
            scheme: HTTPS
          initialDelaySeconds: 20
          periodSeconds: 10
        resources:
          requests:
            cpu: 100m
            memory: 200Mi
        securityContext:
          readOnlyRootFilesystem: true
          runAsNonRoot: true
          runAsUser: 1000
        volumeMounts:
        - mountPath: /tmp
          name: tmp-dir
        # 新增配置secret挂载路径
        - name: metrics-server-certs
          mountPath: /certs
      nodeSelector:
        kubernetes.io/os: linux
      priorityClassName: system-cluster-critical
      serviceAccountName: metrics-server
      volumes:
      - emptyDir: {}
        name: tmp-dir
      # 新增挂载secret
      - name: metrics-server-certs
        secret:
          secretName: metrics-server-certs
...

应用YAML

1	kubectl apply -f /root/components.yaml

不使用外部SSL证书

在Installation章节获取对应版本的安装命令，复制命令中的URL，执行以下命令下载并应用YAML

说明
先下载YAML文件再进行apply方便后续对配置进行修改

1
2
3

cd /root/
wget https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml
kubectl apply -f /root/components.yaml

遇到的问题

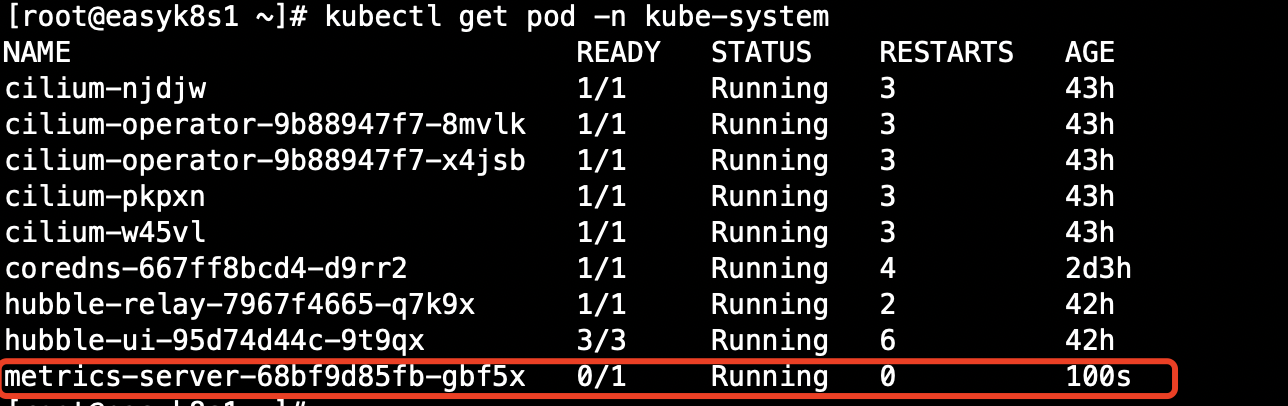

应用完YAML文件后执行kubectl get pod -n kube-system 发现Metrics Server的Pod一直处于未就绪状态

查看Pod日志出现如下错误日志

# kubectl logs -n kube-system metrics-server-68bf9d85fb-gbf5x
E0825 09:20:05.767459       1 scraper.go:139] "Failed to scrape node" err="Get \"https://10.211.55.7:10250/stats/summary?only_cpu_and_memory=true\": x509: cannot validate certificate for 10.211.55.7 because it doesn't contain any IP SANs" node="easyk8s1"
E0825 09:20:05.769695       1 scraper.go:139] "Failed to scrape node" err="Get \"https://10.211.55.8:10250/stats/summary?only_cpu_and_memory=true\": x509: cannot validate certificate for 10.211.55.8 because it doesn't contain any IP SANs" node="easyk8s2"
E0825 09:20:05.785750       1 scraper.go:139] "Failed to scrape node" err="Get \"https://10.211.55.9:10250/stats/summary?only_cpu_and_memory=true\": x509: cannot validate certificate for 10.211.55.9 because it doesn't contain any IP SANs" node="easyk8s3"

原因是Metrics Server会去连接各Node节点上Kubelet的10250端口以获取信息，但是Kubelet的10250端口使用的是HTTPS协议，连接需要验证TLS证书，此问题有如下两种解决方法。

方法一：不验证Kubelet提供的服务证书的CA（生产环境不推荐）

编辑components.yaml，新增--kubelet-insecure-tls参数

...
    spec:
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=443
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
        - --metric-resolution=15s
        - --kubelet-insecure-tls    # 新增此行配置
...

重新应用YAML

1 2	kubectl delete -f /root/components.yaml kubectl apply -f /root/components.yaml

稍等片刻，再次执行kubectl get pod -n kube-system确认Metrics Server的Pod是否就绪，然后执行kubectl top node和kubectl top pod -A看是否可正常获取资源指标。

方法二：开启Bootstrap中的服务证书申请流程（生产环境推荐）

在所有Node节点编辑Kubelet的config.yaml文件（kubeadm方式部署集群为/var/lib/kubelet/config.yaml，二进制方式部署集群以实际环境为准，本文以/opt/kubernetes/cfg/kubelet-config.yml为例），在末尾加入一行serverTLSBootstrap: true

# kubeadm方式部署集群
# vim var/lib/kubelet/config.yaml
...
syncFrequency: 0s
volumeStatsAggPeriod: 0s
serverTLSBootstrap: true    # 新增此行配置

# 二进制方式部署集群
# vim /opt/kubernetes/cfg/kubelet-config.yml
...
maxOpenFiles: 1000000
maxPods: 110
serverTLSBootstrap: true    # 新增此行配置

重启Kubelet

1 2	systemctl restart kubelet systemctl status kubelet

重启Kubelet后会发现出现了新的CSR

# kubectl  get csr
NAME        AGE    SIGNERNAME                      REQUESTOR              CONDITION
csr-5ffk2   29s    kubernetes.io/kubelet-serving   system:node:easyk8s2   Pending
csr-dh8gp   18s    kubernetes.io/kubelet-serving   system:node:easyk8s3   Pending
csr-jrgx5   107s   kubernetes.io/kubelet-serving   system:node:easyk8s1   Pending

如果使用base64 -d对csr的request字段做解码，并查看其请求内容的话，会发现证书请求中带有了SAN记录。

# 任取一个csr，获取其request值
kubectl get   csr csr-5ffk2  -o yaml
...
  request: LS0tLS1CRUdJTiBDRVJUSUZJQ0FURSBSRVFVRVNULS0tLS0KTUlJQkhqQ0J4QUlCQURBMk1SVXdFd1lEVlFRS0V3eHplWE4wWlcwNmJtOWtaWE14SFRBYkJnTlZCQU1URkhONQpjM1JsYlRwdWIyUmxPbVZoYzNsck9ITXlNRmt3RXdZSEtvWkl6ajBDQVFZSUtvWkl6ajBEQVFjRFFnQUVaYVhvCmxKeS9lRktnKzh6UUpLUTZsWTJXY1RLdzBFVm9MTzJlZUlKcUNVcUlCTFBZeU9iMGd5Y3Z6MHJkdy81SGI1WWYKc1h0YWVvNnk1aUhVemF0TEpxQXNNQ29HQ1NxR1NJYjNEUUVKRGpFZE1Cc3dHUVlEVlIwUkJCSXdFSUlJWldGegplV3M0Y3pLSEJBclROd2d3Q2dZSUtvWkl6ajBFQXdJRFNRQXdSZ0loQU8yN0NrRUJteHZWTFBXTXdXR3FvQ3dRCnJOYkNMS29ERHlsWDJlMTZveUtEQWlFQTFNeUNXL2VkNVNnSHJBVGtyTFh6VE5aU3RmV2lCenNmSW5Vcm1LeFAKbFo4PQotLS0tLUVORCBDRVJUSUZJQ0FURSBSRVFVRVNULS0tLS0K
...

# 解码并重定向到csr.pem
echo -n "LS0tLS1CRUdJTiBDRVJUSUZJQ0FURSBSRVFVRVNULS0tLS0KTUlJQkhqQ0J4QUlCQURBMk1SVXdFd1lEVlFRS0V3eHplWE4wWlcwNmJtOWtaWE14SFRBYkJnTlZCQU1URkhONQpjM1JsYlRwdWIyUmxPbVZoYzNsck9ITXlNRmt3RXdZSEtvWkl6ajBDQVFZSUtvWkl6ajBEQVFjRFFnQUVaYVhvCmxKeS9lRktnKzh6UUpLUTZsWTJXY1RLdzBFVm9MTzJlZUlKcUNVcUlCTFBZeU9iMGd5Y3Z6MHJkdy81SGI1WWYKc1h0YWVvNnk1aUhVemF0TEpxQXNNQ29HQ1NxR1NJYjNEUUVKRGpFZE1Cc3dHUVlEVlIwUkJCSXdFSUlJWldGegplV3M0Y3pLSEJBclROd2d3Q2dZSUtvWkl6ajBFQXdJRFNRQXdSZ0loQU8yN0NrRUJteHZWTFBXTXdXR3FvQ3dRCnJOYkNMS29ERHlsWDJlMTZveUtEQWlFQTFNeUNXL2VkNVNnSHJBVGtyTFh6VE5aU3RmV2lCenNmSW5Vcm1LeFAKbFo4PQotLS0tLUVORCBDRVJUSUZJQ0FURSBSRVFVRVNULS0tLS0K" | base64 -d > /root/csr.pem

# 查看其请求内容
# openssl req -in /root/csr.pem -noout -text
Certificate Request:
    Data:
        Version: 0 (0x0)
        Subject: O=system:nodes, CN=system:node:easyk8s2
        Subject Public Key Info:
            Public Key Algorithm: id-ecPublicKey
                Public-Key: (256 bit)
                pub:
                    04:65:a5:e8:94:9c:bf:78:52:a0:fb:cc:d0:24:a4:
                    3a:95:8d:96:71:32:b0:d0:45:68:2c:ed:9e:78:82:
                    6a:09:4a:88:04:b3:d8:c8:e6:f4:83:27:2f:cf:4a:
                    dd:c3:fe:47:6f:96:1f:b1:7b:5a:7a:8e:b2:e6:21:
                    d4:cd:ab:4b:26
                ASN1 OID: prime256v1
                NIST CURVE: P-256
        Attributes:
        Requested Extensions:
            X509v3 Subject Alternative Name:
                DNS:easyk8s2, IP Address:10.211.55.8
    Signature Algorithm: ecdsa-with-SHA256
         30:46:02:21:00:ed:bb:0a:41:01:9b:1b:d5:2c:f5:8c:c1:61:
         aa:a0:2c:10:ac:d6:c2:2c:aa:03:0f:29:57:d9:ed:7a:a3:22:
         83:02:21:00:d4:cc:82:5b:f7:9d:e5:28:07:ac:04:e4:ac:b5:
         f3:4c:d6:52:b5:f5:a2:07:3b:1f:22:75:2b:98:ac:4f:95:9f

授权csr

# kubectl certificate approve csr-5ffk2 csr-dh8gp csr-jrgx5
certificatesigningrequest.certificates.k8s.io/csr-5ffk2 approved
certificatesigningrequest.certificates.k8s.io/csr-dh8gp approved
certificatesigningrequest.certificates.k8s.io/csr-jrgx5 approved

通过之后，Kubelet就有了使用API Server的CA签发的证书了。
