原理简述

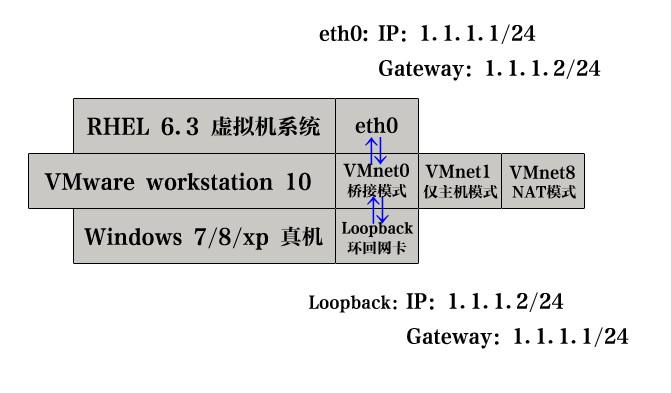

如上图所示，VMnet0充当着“桥”的角色，将虚拟机的eth0和物理机的环回网卡(Loopback)连接起来，使得物理机和虚拟机之间实现了物理层面上的连通，相当于你在实际应用中将两台电脑通过双绞线连接起来。

从图中可以发现，虚拟机的IP地址为物理机的网关，而虚拟机的网关为物理机的IP地址，两者之间通过设置互置网关来实现虚拟机和物理机之间的数据通信。

  • 通信过程简述

物理机要通过终端模拟软件（Secure CRT、Xshell）登录VMware虚拟机，向虚拟机发送请求数据包，物理机会将请求数据包发给物理机的网关(1.1.1.1)，即发送至虚拟机，虚拟机收到物理机发来的请求数据包后，处理请求，然后将响应数据包发送给虚拟机的网关(1.1.1.2)，即返回给物理机，这样便实现了虚拟机和物理机之间的数据通信。

详细配置步骤

添加环回网卡(Loopback)设备

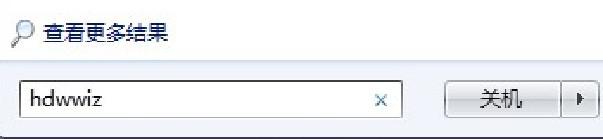

  1. 单击开始菜单，在搜索栏中输入“hdwwiz”，回车

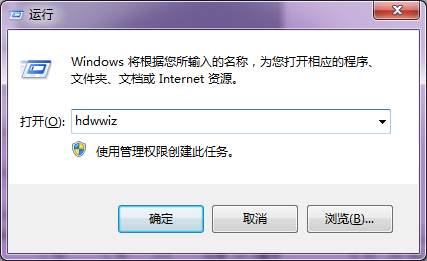

或者按Win键+R，在运行窗口中输入“hdwwiz”回车

说明
hdwwiz仅限win7及以上windows版本使用，Windows XP用户可以在控制面板中通过”添加硬件”来添加Loopback环回网卡

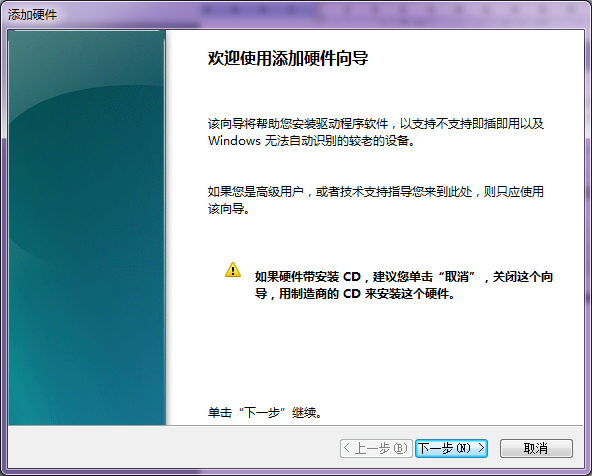

  1. 在弹出的添加硬件向导窗口中单击“下一步”

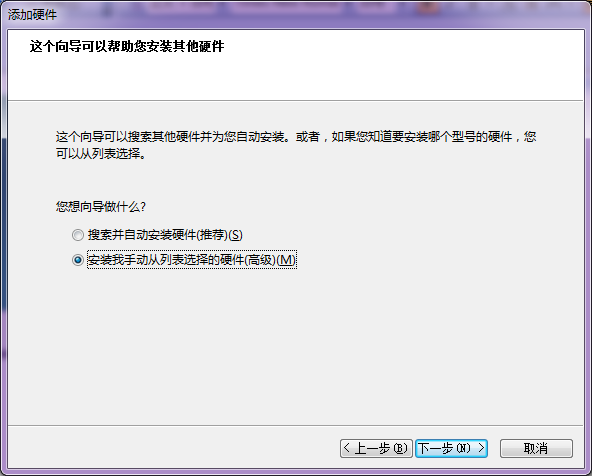

  1. 选择“安装我手动从列表选择的硬件(高级)(M)”，然后单击“下一步”

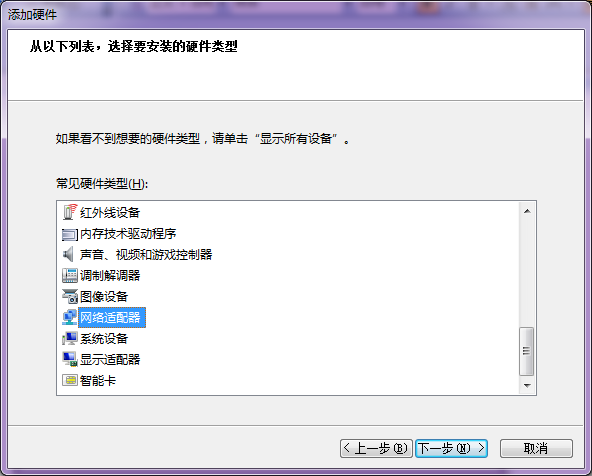

  1. 选择“网络适配器”，然后单击“下一步”

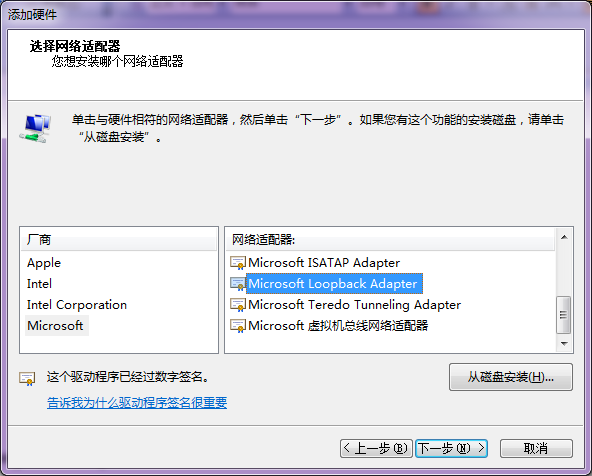

  1. 厂商选择“Microsoft”，网络适配器选择“Microsoft Loopback Adapter”，然后单击“下一步”

说明
如果你是Win8系统，网络适配器选的名称就不叫“Microsoft Loopback Adapter”，叫做“XXXX环回适配器”

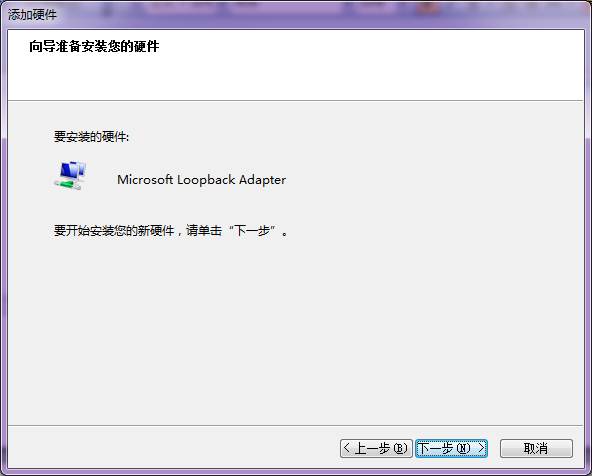

  1. 单击“下一步”

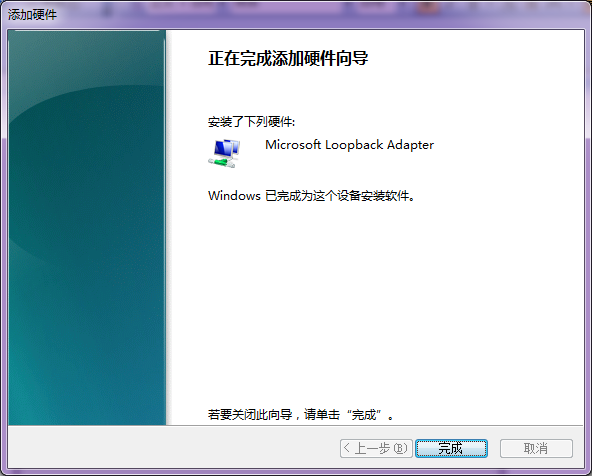

  1. 当弹出如下窗口时，说明你的环回网卡设备(Loopback)已经添加成功，单击“完成”关闭窗口

配置环回网卡

  1. 打开“网络”

说明
如果你的桌面上没有网络这个图标怎么办？

  1. 在桌面右键单击—>选择“个性化”
  2. 选择“更改桌面图标”
  3. 勾选“网络”选项，然后单击“确定”

说明
也可直接通过控制面板进入，详细步骤这里不再赘述

  1. 单击“网络与共享中心”

  1. 单击“更改适配器设置”

  1. 找到刚才添加的“Microsoft Loopback Adapter”，右键单击，选择“属性”

说明
在我的电脑上这块设备叫做“本地连接2“，具体名称在操作的时候根据自己电脑的情况来选择

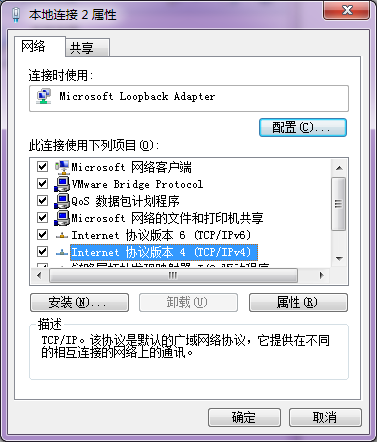

  1. 在弹出的“本地连接2 属性”窗口中选择“Internet协议版本 4 (TCP/Ipv4)”，然后选择“属性”

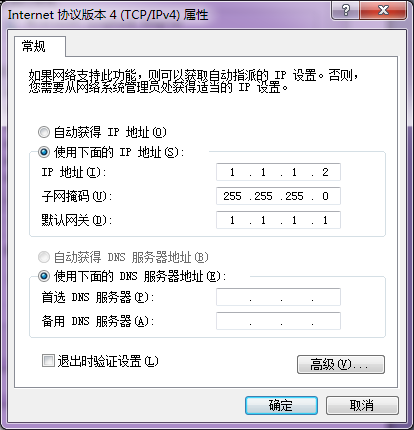

  1. 在弹出的“Internet协议版本 4 (TCP/Ipv4) 属性”窗口中选择“使用下面的IP地址(s)”，并手动设置IP地址、子网掩码、默认网关，然后单击“确定”，最后单击“关闭”

配置虚拟网络编辑器

  1. 打开Vmware，在“编辑”选项卡中选择“虚拟网络编辑器”

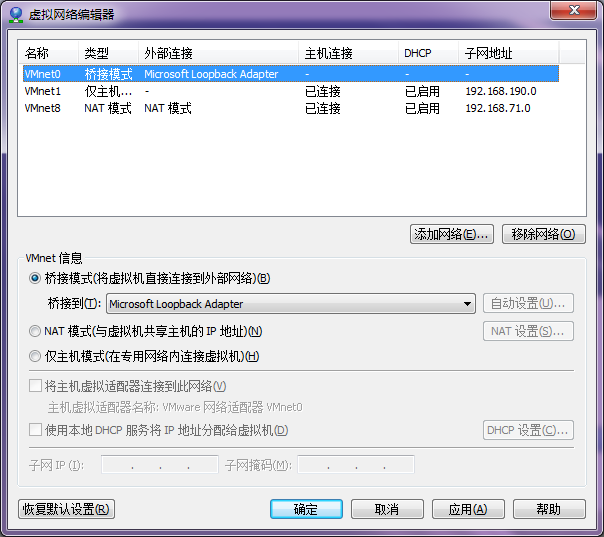

  1. 在弹出的“虚拟网络编辑器”窗口中选择任意一块网卡(我选择的是VMnet0)，将此块网卡的“VMnet”信息设置为桥接模式，并桥接到之前添加的“Microsoft Loopback Adapter”设备上，设置完毕后单击“确定”

配置虚拟机网卡工作模式

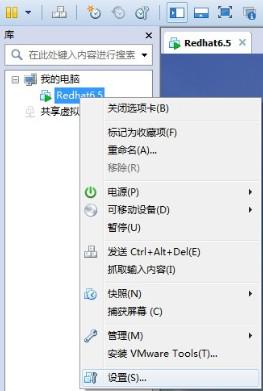

  1. 对虚拟机选项卡右键单击，选择“设置”

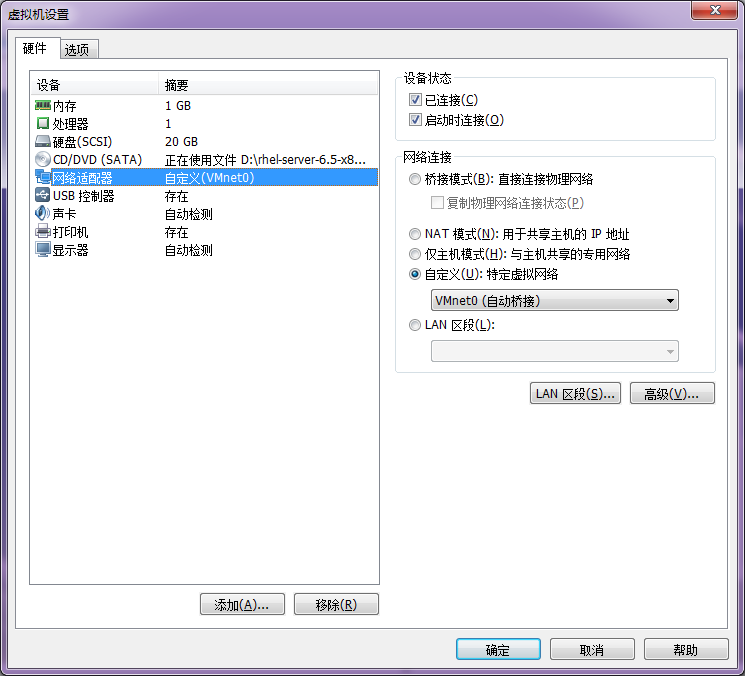

  1. 在弹出的“虚拟机设置”窗口中选择“网络适配器”，将“网络连接”设置为“自定义(U)：特定虚拟网络”，并选择为之前设置的桥接到“Microsoft Loopback Adapter”设备上的VMnet0，然后单击“确定”

配置虚拟机的IP地址和网关

  1. 登录虚拟机，右键单击桌面右上角的电脑图标，选择“Edit Connections”

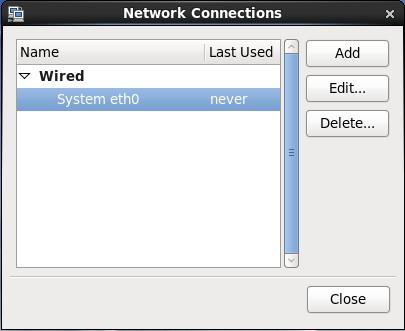

  1. 在弹出的“Network Connections”窗口中选择“System eth0”设备，然后单击“Edit…”

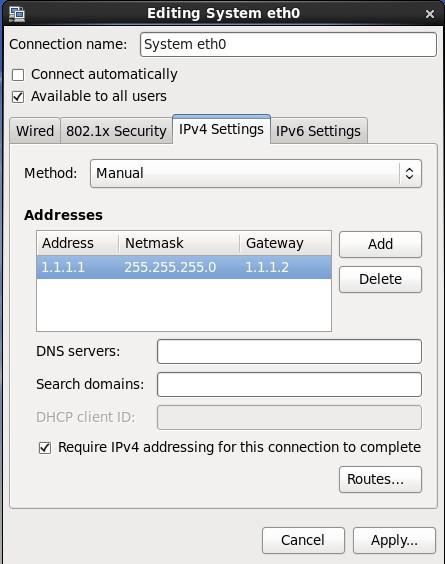

  1. 在弹出的“Editing System eth0”窗口中选择“Ipv4 Setting”选项卡，将“Method”设置为“Manual”，然后单击“Add”按钮，手动分配虚拟机的IP地址、子网掩码、网关

说明
此处设置的虚拟机IP地址对应于物理机(真机)的网关，虚拟机网关对应于物理机(真机)的IP，子网掩码相同

  1. 单击“Apply…”，最后单击“Close”

启动eth0

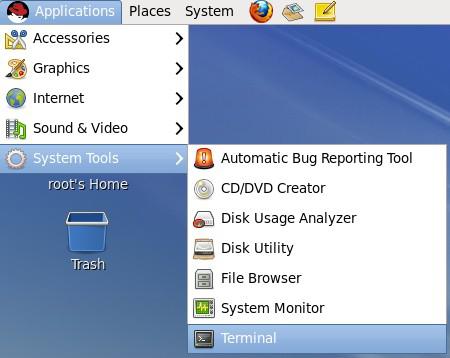

  1. 选择“Applications” > “System Tools” > “Terminal”打开终端

  1. 在终端中执行ifup eth0命令

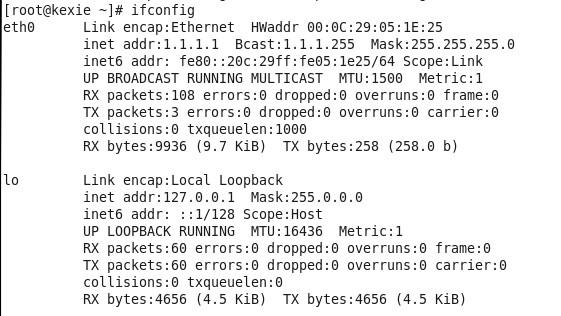

  1. 如果没有任何报错，或者桌面右上角的电脑图标上的叉号消失了说明启动成功。此时可以通过执行ifconfig来查看虚拟机IP

在物理机上通过终端模拟软件(Secure CRT)登录虚拟机

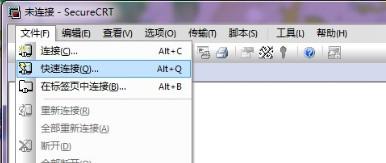

  1. 打开secure CRT，选择“文件”选项卡里的“快速连接”

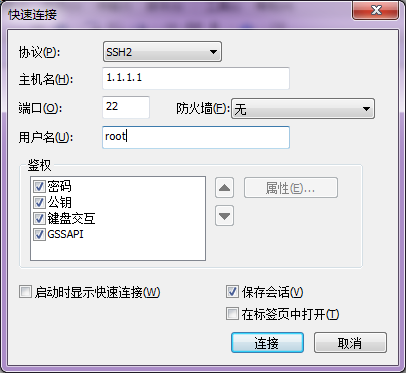

  1. 在弹出的“快速连接”窗口中输入“主机名”（即虚拟机IP）和“用户名”（此处我以root用户登录），然后单击“连接”

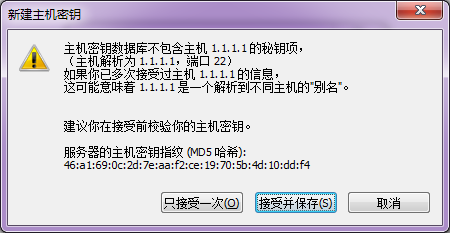

  1. 如果可以顺利连接，首次登录会弹出一个“新建主机密钥”的窗口，单击“接受并保存(S)”

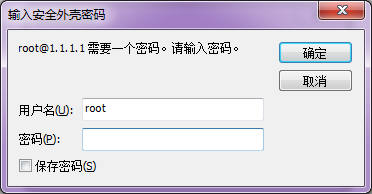

  1. 在弹出的“输入安全外壳密码”窗口中输入用户密码(用哪个用户登录就输对应用户的登录密码)，然后单击“确定”

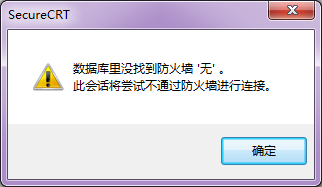

  1. 如果弹出以下窗口，单击“确定”即可

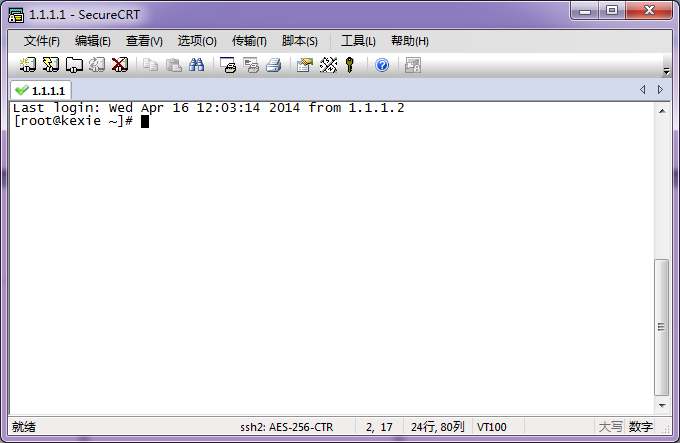

  1. 如果出现如下命令提示符，说明已经登录成功！！>_<
