在CentOS7上二进制部署Kubernetes-v1.29.X高可用集群

发表于 更新于 阅读次数： 本文字数： 18k 阅读时长 ≈ 1:06

服务器硬件配置推荐

Mater节点

  • 物理机虚拟机均可，至少1台，高可用集群至少2台（etcd集群必须奇数台）
  • 推荐配置：实验环境2核2G、测试环境2核4G、生产环境8核16G
  • 关闭所有swap分区或不划分swap分区

Node节点

  • 物理机虚拟机均可，大于等于1台
  • 推荐配置：实验环境2核2G、测试环境4核8G、生产环境16核64G
  • 关闭所有swap分区或不划分swap分区

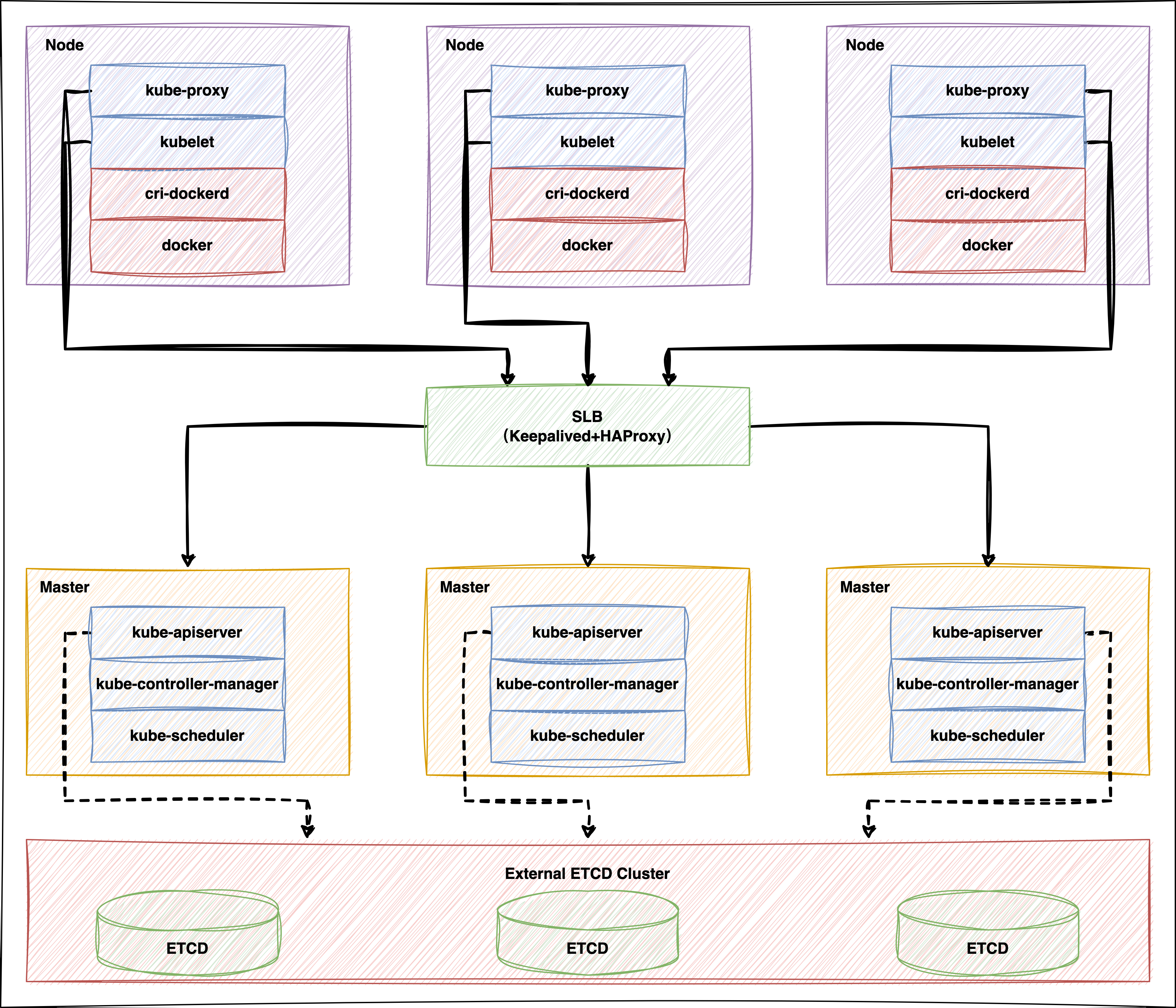

部署架构图

实验环境信息

主机名 配置 操作系统 IP地址 角色 组件
easyk8s1 2核2G CentOS7.5 10.211.55.7 Master
Node		 kube-apiserver
kube-controller-manager
kube-scheduler
etcd
keepalived
haproxy
docker
cri-dockerd
kubelet
kube-proxy
easyk8s2 2核2G CentOS7.5 10.211.55.8 Master
Node		 kube-apiserver
kube-controller-manager
kube-scheduler
etcd
keepalived
haproxy
docker
cri-dockerd
kubelet
kube-proxy
easyk8s3 2核2G CentOS7.5 10.211.55.9 Master
Node		 kube-apiserver
kube-controller-manager
kube-scheduler
etcd
keepalived
haproxy
docker
cri-dockerd
kubelet
kube-proxy
VIP：10.211.55.10

系统初始化

关闭防火墙

1
2
systemctl stop firewalld
systemctl disable firewalld

关闭selinux

1
2
setenforce 0
sed -i "s/^SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config

关闭swap

1
2
swapoff -a
echo 'swapoff -a ' >> /etc/rc.d/rc.local

配置主机名

1
hostnamectl set-hostname ${HOSTNAME}

添加所有节点的本地host解析

1
2
3
4
5
cat >> /etc/hosts << EOF
10.211.55.7     easyk8s1
10.211.55.8     easyk8s2
10.211.55.9     easyk8s3
EOF

安装基础软件包

1
yum install vim net-tools lrzsz unzip dos2unix telnet sysstat iotop pciutils lsof tcpdump psmisc bc wget socat -y

内核开启网络支持

1
2
3
4
5
6
7
8
9
10
11
cat >  /etc/sysctl.d/k8s.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
net.ipv4.ip_nonlocal_bind = 1
net.ipv4.neigh.default.gc_thresh1 = 80000
net.ipv4.neigh.default.gc_thresh2 = 90000
net.ipv4.neigh.default.gc_thresh3 = 100000
EOF
modprobe br_netfilter
sysctl --system

配置ulimit

说明
需重启生效

1
2
3
4
5
6
7
8
9
cat >> /etc/security/limits.conf << EOF
* soft nproc 655360
* hard nproc 655360
* soft nofile 655360
* hard nofile 655360
* seft memlock unlimited
* hard memlock unlimited
EOF
reboot

安装ipvsadm

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
yum install ipvsadm ipset sysstat conntrack libseccomp -y
cat > /etc/modules-load.d/ipvs.conf <<EOF
ip_vs
ip_vs_rr
ip_vs_wrr
ip_vs_sh
nf_conntrack
ip_tables
ip_set
xt_set
ipt_set
ipt_rpfilter
ipt_REJECT
ipip
EOF

systemctl restart systemd-modules-load.service

lsmod | grep -e ip_vs -e nf_conntrack

配置master1到所有节点（包括自身）的ssh免密登录

在master1上执行以下命令生成密钥文件（一路直接回车即可）

1
ssh-keygen -t rsa

然后把公钥拷贝到所有节点（包括自身）

1
2
3
ssh-copy-id -i ~/.ssh/id_rsa.pub easyk8s1
ssh-copy-id -i ~/.ssh/id_rsa.pub easyk8s2
ssh-copy-id -i ~/.ssh/id_rsa.pub easyk8s3

在master1上通过ssh命令验证到所有节点（包括自身）均可免密登录

1
2
3
ssh easyk8s1
ssh easyk8s2
ssh easyk8s3

节点之间时间同步

Server端

说明
如果环境可以访问互联网，可以不需要自己搭建Server端，参考Client端部分设置所有节点与公共NTP服务器(例如ntp.aliyun.com)同步即可

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
# 设置时区为Asia/Shanghai
timedatectl set-timezone Asia/Shanghai

# 安装chrony并备份配置文件
yum install chrony ntpdate -y
cp -a /etc/chrony.conf /etc/chrony.conf.bak

# 修改Server端配置文件如下，标注的地方需要修改
cat > /etc/chrony.conf << EOF
stratumweight 0
driftfile /var/lib/chrony/drift
rtcsync
makestep 10 3
allow 10.211.55.0/24    # 设置为实际环境客户端所属IP网段
smoothtime 400 0.01

bindcmdaddress 127.0.0.1
bindcmdaddress ::1

local stratum 8
manual
keyfile /etc/chrony.keys
#initstepslew 10 client1 client3 client6
noclientlog
logchange 0.5
logdir /var/log/chrony
EOF

# 启动服务，设置开机自启
systemctl restart chronyd.service
systemctl enable  chronyd.service
systemctl status chronyd.service

Client端

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 设置时区为Asia/Shanghai
timedatectl set-timezone Asia/Shanghai

# 安装chrony并备份配置文件
yum install chrony ntpdate -y
cp -a /etc/chrony.conf /etc/chrony.conf.bak

# 修改Client端配置文件
sed -i "s%^server%#server%g" /etc/chrony.conf
echo "server 10.211.55.7 iburst" >> /etc/chrony.conf    # 设置NTP Server服务器，IP地址替换为实际环境Server端的IP地址

# 手动同步一次时间，IP地址替换为实际环境Server端的IP地址
ntpdate  10.211.55.7

# 启动服务，设置开机自启
systemctl restart chronyd.service
systemctl enable  chronyd.service
systemctl status chronyd.service

chronyc  sources    # 查看NTP Server端状态
chronyc  tracking    # 查看NTP详细信息

安装CFSSL工具

CFSSL是CloudFlare开源的一款PKI/TLS工具。 CFSSL包含一个命令行工具和一个用于签名，验证并且捆绑TLS证书的HTTP API服务。使用Go语言编写

在其中一台节点（建议用master1）上执行以下命令直接进行安装

1
2
3
4
5
curl -s -L -o /usr/local/bin/cfssl https://github.com/cloudflare/cfssl/releases/download/v1.6.5/cfssl_1.6.5_linux_amd64
curl -s -L -o /usr/local/bin/cfssljson https://github.com/cloudflare/cfssl/releases/download/v1.6.5/cfssljson_1.6.5_linux_amd64
curl -s -L -o /usr/local/bin/cfssl-certinfo https://github.com/cloudflare/cfssl/releases/download/v1.6.5/cfssl-certinfo_1.6.5_linux_amd64
chmod +x /usr/local/bin/cfssl*
cfssl version

说明
如果环境无法联网，则下载最新版本的cfssl_x.x.x_linux_amd64、cfssljson_x.x.x_linux_amd64、cfssl-certinfo_x.x.x_linux_amd64并上传到其中一台节点的/root目录下（建议用master1），并执行以下命令安装cfssl

1
2
3
4
5
mv /roo/cfssl_1.6.5_linux_amd64 /usr/local/bin/cfssl
mv /root/cfssljson_1.6.5_linux_amd64 /usr/local/bin/cfssljson
mv /root/cfssl-certinfo_1.6.5_linux_amd64 /usr/local/bin/cfssl-certinfo
chmod +x /usr/local/bin/cfssl*
cfssl version

部署etcd数据库集群

etcd是基于Raft的分布式key-value存储系统，由CoreOS开发，常用于服务发现、共享配置以及并发控制（如leader选举、分布式锁等）。Kubernetes使用 etcd存储所有运行数据。

使用cfssl为etcd生成自签证书

在安装了cfssl工具的节点上执行以下命令为etcd创建对应的ca机构并生成自签证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
# 创建工作目录
mkdir /root/etcd-cert && cd /root/etcd-cert


# 创建ca-config.json文件
# 配置加密和认证签名的一些参数，让CA软件知道颁发什么样的证书
# 分为两个部分：signing和profiles
# signing部分包含了默认签名配置和配置文件
# 默认签名配置default指定了证书的过期时间为876000h，表示证书有效期为100年
# profiles部分定义了不同的证书配置文件
# 在这里，只有一个配置文件etcd。它包含了以下usages和过期时间expiry
# 1. signing：表示该证书可用于签名其它证书
# 2. key encipherment：表示该证书用于加密和解密传输数据
# 3. server auth：表示client可以使用该CA对server提供的证书进行验证
# 4. client auth：表示server可以使用该CA对client提供的证书进行验证
# 5. 对于配置文件etcd，证书的过期时间也是876000h，表示证书有效期为100年
cat > ca-config.json << EOF
{
  "signing": {
    "default": {
      "expiry": "876000h"
    },
    "profiles": {
      "etcd": {
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ],
        "expiry": "876000h"
      }
    }
  }
}
EOF


# 创建ca-csr.json文件
# 这是一个用于生成证书签名请求（Certificate Signing Request，CSR）的JSON配置文件。JSON配置文件指定了生成证书签名请求所需的数据。
# - "CN": "etcd" 指定了希望生成的证书的CN字段（Common Name），即证书的主题，通常是该证书标识的实体的名称。
# - "key": {} 指定了生成证书所使用的密钥的配置信息。"algo": "rsa" 指定了密钥的算法为RSA，"size": 2048 指定了密钥的长度为2048位。
# - "names": [] 包含了生成证书时所需的实体信息。在这个例子中，只包含了一个实体，其相关信息如下：
#   - C：Country，即国家。在此配置中，设置为 "CN"。
#   - ST：State，即省/州。在此配置中，设置为 "GuangDong"。
#   - L：Locality，即城市。在此配置中，设置为 "ShenZhen"。
#   - O：Organization，即组织。在此配置中，设置为 "etcd"。
#   - OU：Organization Unit，即组织单位。在此配置中，设置为 "Etcd Security"。
# - "ca": {} 指定了生成证书时所需的CA（Certificate Authority）配置信息。
#   - "expiry": "876000h" 指定了证书的有效期，这里是876000小时，即100年
# 生成证书签名请求时，可以使用这个JSON配置文件作为输入，根据配置文件中的信息生成相应的CSR文件。然后，可以将CSR文件发送给CA进行签名，以获得有效的证书。
cat > etcd-ca-csr.json << EOF
{
    "CN": "etcd",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "ST": "GuangDong",
            "L": "ShenZhen",
            "O": "etcd",
            "OU": "Etcd Security"
        }
    ],
    "ca": {
    "expiry": "876000h"
  }
}
EOF


# 创建etcd-csr.json文件
# hosts字段需要把所有etcd集群节点的IP地址都添加进去

# 这是一个JSON格式的配置文件，用于生成一个证书签名请求（Certificate Signing Request，CSR）。
# 首先，"CN"字段指定了该证书的通用名称（Common Name），这里设为"etcd"。
# 其次，"hosts"字段指定该证书的授权范围，此处需要把所有etcd集群节点的IP地址都添加进去
# 接下来，"key"字段指定了密钥的算法（"algo"字段）和长度（"size"字段），此处使用的是RSA算法，密钥长度为2048位。
# 最后，"names"字段是一个数组，其中包含了一个名字对象，用于指定证书中的一些其他信息。这个名字对象包含了以下字段：
# - "C"字段指定了国家代码（Country），这里设置为"CN"。
# - "ST"字段指定了省份（State）或地区，这里设置为"GuangDong"。
# - "L"字段指定了城市（Locality），这里设置为"ShenZhen"。
# - "O"字段指定了组织（Organization），这里设置为"etcd"。
# - "OU"字段指定了组织单元（Organizational Unit），这里设置为"Etcd Security"。
# 这些字段将作为证书的一部分，用于标识和验证证书的使用范围和颁发者等信息。
cat > etcd-csr.json << EOF
{
    "CN": "etcd",
    "hosts": [
        "10.211.55.7",
        "10.211.55.8",
        "10.211.55.9"
        ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "ST": "GuangDong",
            "L": "ShenZhen",
            "O": "etcd",
            "OU": "Etcd Security"
        }
    ]
}
EOF


# 生成CA证书和私钥
# cfssl是一个用于生成TLS/SSL证书的工具，它支持PKI、JSON格式配置文件以及与许多其他集成工具的配合使用。
# gencert参数表示生成证书的操作。-initca参数表示初始化一个CA（证书颁发机构）。CA是用于签发其他证书的根证书。etcd-ca-csr.json是一个JSON格式的配置文件，其中包含了CA的详细信息，如私钥、公钥、有效期等。这个文件提供了生成CA证书所需的信息。
# | 为管道符，表示将上一个命令的输出作为下一个命令的输入。
# cfssljson是cfssl工具的一个子命令，用于格式化cfssl生成的JSON数据。-bare参数表示直接输出裸证书，即只生成证书文件，不包含其他格式的文件。ca是指定生成的证书文件的路径和文件名前缀。
# 所以，这条命令的作用是使用cfssl工具根据配置文件etcd-ca-csr.json生成一个CA证书，并将证书文件保存在当前路径下，证书文件名前缀为ca，实际生成的文件名为ca.csr、ca.pem、ca-key.pem。
cfssl gencert -initca etcd-ca-csr.json | cfssljson -bare ca

# 为etcd生成自签证书
# -ca=ca.pem：指定用于签名etcd证书的CA文件的路径；
# -ca-key=ca-key.pem：指定用于签名etcd证书的CA私钥文件的路径；
# -config=ca-config.json：指定CA配置文件的路径，该文件定义了证书的有效期、加密算法等设置；
# -profile=etcd：指定使用的证书配置文件，该文件定义了证书的用途和扩展属性；
# etcd-csr.json：指定etcd证书请求的JSON文件的路径，该文件包含了证书请求的详细信息；
# | cfssljson -bare etcd：通过管道符将cfssl命令的输出传递给cfssljson命令，并使用-bare参数直接输出裸证书，即只生成证书文件，不包含其他格式的文件，最后指定证书文件名前缀为etcd，实际生成的文件名为etcd.csr、etcd.pem、etcd-key.pem；
# 所以，这条命令的作用是使用指定的CA证书和私钥，根据证书请求的JSON文件和配置文件生成etcd的证书文件。
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=etcd etcd-csr.json | cfssljson -bare etcd

部署etcd3.5版本

访问https://github.com/etcd-io/etcd/releases下载etcd3.5版本的二进制包（本文以3.5.13为例），并上传到其中一台etcd节点的/root目录下，然后执行以下命令解压并创建etcd相关目录和配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
# 解压到/opt
cd /root/
tar zxf etcd-v3.5.13-linux-amd64.tar.gz -C /opt/
mv /opt/etcd-v3.5.13-linux-amd64/ /opt/etcd

# 创建二进制文件存放目录、配置文件存放目录、证书存放目录
mkdir /opt/etcd/bin
mkdir /opt/etcd/cfg
mkdir /opt/etcd/ssl

# 拷贝二进制文件到bin目录下
cp -a /opt/etcd/etcd* /opt/etcd/bin/

# 拷贝上一步生成的自签证书到ssl目录下
cp -a /root/etcd-cert/{ca,ca-key,etcd,etcd-key}.pem /opt/etcd/ssl/

# 创建etcd集群配置文件，标注部分按实际情况进行修改
cat > /opt/etcd/cfg/etcd.conf << EOF
#[Member]
# 自定义此etcd节点的名称，集群内唯一
ETCD_NAME="etcd-1"
# 定义etcd数据存放目录
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
# 定义本机和成员之间通信的地址
ETCD_LISTEN_PEER_URLS="https://10.211.55.7:2380"
# 定义etcd对外提供服务的地址
ETCD_LISTEN_CLIENT_URLS="https://10.211.55.7:2379,http://127.0.0.1:2379"

#[Clustering]
# 定义该节点成员对等URL地址，且会通告集群的其余成员节点
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://10.211.55.7:2380"
# 此成员的客户端URL列表，用于通告群集的其余部分
ETCD_ADVERTISE_CLIENT_URLS="https://10.211.55.7:2379"
# 集群中所有节点的信息
ETCD_INITIAL_CLUSTER="etcd-1=https://10.211.55.7:2380,etcd-2=https://10.211.55.8:2380,etcd-3=https://10.211.55.9:2380"
# 创建集群的token，这个值每个集群保持唯一
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
# 设置new为初始静态或DNS引导期间出现的所有成员。如果将此选项设置为existing，则etcd将尝试加入现有群集
ETCD_INITIAL_CLUSTER_STATE="new"
# flannel操作etcd使用的是v2的API，而kubernetes操作etcd使用的v3的API，在ETCD3.5版本中默认关闭v2版本，所以为了兼容flannel，要设置开启v2的API
ETCD_ENABLE_V2="true"
EOF

# 创建etcd的Service文件
cat > /usr/lib/systemd/system/etcd.service << EOF
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target

[Service]
Type=notify
EnvironmentFile=/opt/etcd/cfg/etcd.conf
ExecStart=/opt/etcd/bin/etcd \\
        --cert-file=/opt/etcd/ssl/etcd.pem \\
        --key-file=/opt/etcd/ssl/etcd-key.pem \\
        --peer-cert-file=/opt/etcd/ssl/etcd.pem \\
        --peer-key-file=/opt/etcd/ssl/etcd-key.pem \\
        --trusted-ca-file=/opt/etcd/ssl/ca.pem \\
        --peer-trusted-ca-file=/opt/etcd/ssl/ca.pem
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

将etcd目录和Service文件拷贝到其余etcd集群节点上

1
2
scp -r /opt/etcd/ easyk8s2:/opt/
scp -r /usr/lib/systemd/system/etcd.service easyk8s2:/usr/lib/systemd/system/

修改其余etcd集群节点配置文件/opt/etcd/cfg/etcd.conf中的ETCD_NAME、ETCD_LISTEN_PEER_URLS、ETCD_LISTEN_CLIENT_URLS、ETCD_INITIAL_ADVERTISE_PEER_URLS和ETCD_ADVERTISE_CLIENT_URLS参数值为本机IP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
...
#[Member]
# 自定义此etcd节点的名称，集群内唯一
ETCD_NAME="etcd-2"
# 定义本机和成员之间通信的地址
ETCD_LISTEN_PEER_URLS="https://10.211.55.8:2380"
# 定义etcd对外提供服务的地址
ETCD_LISTEN_CLIENT_URLS="https://10.211.55.8:2379,http://127.0.0.1:2379"

#[Clustering]
# 定义该节点成员对等URL地址，且会通告集群的其余成员节点
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://10.211.55.8:2380"
# 此成员的客户端URL列表，用于通告群集的其余部分
ETCD_ADVERTISE_CLIENT_URLS="https://10.211.55.8:2379"
...

在所有etcd集群节点上设置etcd开机自启并启动etcd

说明
在第一台节点上执行start后会一直卡着无法返回命令提示符，这是因为在等待其他节点准备就绪，继续启动其余节点即可

1
2
3
systemctl daemon-reload
systemctl enable etcd
systemctl start etcd

在任意etcd节点上执行以下命令查看集群的健康状态，如果所有节点的HEALTH字段均为true则表示etcd集群部署成功

1
2
3
4
5
6
7
# --endpoints：指定要连接的etcd集群节点的协议、地址和端口；
# --cacert：指定用于验证etcd服务器证书的CA证书的路径，CA证书用于验证etcd服务器证书的有效性；
# --cert：指定用于与etcd服务器进行通信的客户端证书的路径，客户端证书用于在与etcd服务器建立安全通信时进行身份验证；
# --key：指定与客户端证书配对的私钥的路径，私钥用于对通信进行加密解密和签名验证；
# endpoint health：子命令，用于检查etcd集群的健康状态；
# --write-out：指定以表格形式输出结果；
/opt/etcd/bin/etcdctl --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/etcd.pem --key=/opt/etcd/ssl/etcd-key.pem --endpoints="https://10.211.55.7:2379,https://10.211.55.8:2379,https://10.211.55.9:2379" endpoint health --write-out=table

如果要查看etcd集群的节点状态信息，可通过以下命令

1
2
3
4
5
6
7
# --endpoints：指定要连接的etcd集群节点的协议、地址和端口；
# --cacert：指定用于验证etcd服务器证书的CA证书的路径，CA证书用于验证etcd服务器证书的有效性；
# --cert：指定用于与etcd服务器进行通信的客户端证书的路径，客户端证书用于在与etcd服务器建立安全通信时进行身份验证；
# --key：指定与客户端证书配对的私钥的路径，私钥用于对通信进行加密解密和签名验证；
# endpoint status：子命令，用于检查etcd集群的节点状态；
# --write-out：指定以表格形式输出结果；
/opt/etcd/bin/etcdctl --cacert=/opt/etcd/ssl/ca.pem --cert=/opt/etcd/ssl/etcd.pem --key=/opt/etcd/ssl/etcd-key.pem --endpoints="https://10.211.55.7:2379,https://10.211.55.8:2379,https://10.211.55.9:2379" endpoint status --write-out=table

卸载etcd

如果安装失败需要卸载重新安装，在所有etcd节点上执行以下命令即可

1
2
3
4
5
systemctl stop etcd
systemctl disable etcd
rm -rf /opt/etcd/
rm -rf /usr/lib/systemd/system/etcd.service
rm -rf /var/lib/etcd/

配置HAProxy和Keepalived（单Master节点部署忽略此步）

HAProxy

说明
所有HAProxy节点上的配置文件都是一样的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
# 安装HAProxy并备份配置文件
yum install -y haproxy
cp -a /etc/haproxy/haproxy.cfg /etc/haproxy/haproxy.cfg.bak

# 修改HAProxy配置文件如下，标注的地方根据实际环境情况修改
cat > /etc/haproxy/haproxy.cfg << EOF
global
    chroot  /var/lib/haproxy
    daemon
    group haproxy
    user haproxy
    log 127.0.0.1 local0 info
    pidfile /var/lib/haproxy.pid
    maxconn 20000
    spread-checks 3
    nbproc 8

defaults
    log     global
    mode    tcp
    retries 3
    option redispatch

listen stats
    bind 0.0.0.0:9000
    mode http
    stats enable
    stats uri /
    stats refresh 15s
    stats realm Haproxy\ Stats
    stats auth k8s:k8s
    timeout server 15s
    timeout client 15s
    timeout connect 15s
    bind-process    1

listen k8s-apiserver
    bind 0.0.0.0:8443   # 指定绑定的IP和端口，端口建议用非6443端口（此处用8443），因为如果HAProxy是和kube-apiserver部署在同一台服务器上，用6443会产生端口冲突，如果不是部署在同一台机器上则此处端口可以使用6443
    mode tcp
    balance roundrobin
    timeout server 15s
    timeout client 15s
    timeout connect 15s
    server easyk8s1-kube-apiserver 10.211.55.7:6443 check port 6443 inter 5000 fall 5 #转发到easyk8s1的kube-apiserver上，kube-apiserver端口默认是6443
    server easyk8s2-kube-apiserver 10.211.55.8:6443 check port 6443 inter 5000 fall 5 #转发到easyk8s2的kube-apiserver上，kube-apiserver端口默认是6443
    server easyk8s3-kube-apiserver 10.211.55.9:6443 check port 6443 inter 5000 fall 5 #转发到easyk8s3的kube-apiserver上，kube-apiserver端口默认是6443
EOF

# 修改/etc/sysconfig/rsyslog文件
vim /etc/sysconfig/rsyslog
# 把SYSLOGD_OPTIONS=""改为SYSLOGD_OPTIONS="-c 2 -r -m 0"
SYSLOGD_OPTIONS="-c 2 -r -m 0"

# 修改/etc/rsyslog.conf文件，添加以下配置
cat >> /etc/rsyslog.conf << EOF
\$ModLoad imudp
\$UDPServerRun 514
local0.*                                                /var/log/haproxy/haproxy.log
EOF

# 创建日志目录并赋予可写权限
mkdir -p /var/log/haproxy && chmod a+w /var/log/haproxy

# 重启rsyslog服务
systemctl restart rsyslog
netstat -nuple | grep 514

# 启动HAProxy并设置开机自启
haproxy -c -f /etc/haproxy/haproxy.cfg
systemctl restart haproxy
systemctl enable haproxy
systemctl status haproxy

Keepalived

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
# 安装Keeplived并备份配置文件
yum install -y keepalived
cp -a /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.bak

# 修改Keeplived配置文件如下，标注的地方根据实际环境情况修改
cat > /etc/keepalived/keepalived.conf << EOF
! Configuration File for keepalived

global_defs {
   router_id easyk8s1 # 标识，用机器主机名作为标识
}

vrrp_script check_haproxy {
    script "/etc/keepalived/check_haproxy.sh"
}

vrrp_instance VI_1 {
    state MASTER             # 设置角色，第一个master节点为MASTER，剩余的节点均为BACKUP
    interface eth0           # 设置VIP绑定端口
    virtual_router_id 51     # 让MASTER和BACKUP在同一个虚拟路由里，ID号必须相同
    priority 150             # 优先级,谁的优先级高谁就是MASTER，值越大优先级越高
    advert_int 1             # 心跳间隔时间
    authentication {
        auth_type PASS       # 认证
        auth_pass k8s        # 密码
    }
    virtual_ipaddress {
        10.211.55.10      # 虚拟IP
    }
    track_script {
        check_haproxy
    }
}
EOF

# 创建HAProxy检测脚本
cat > /etc/keepalived/check_haproxy.sh << EOF
#!/bin/bash
count=\$(ps -ef| grep haproxy | egrep -cv "grep|\$\$")

if [ "\$count" -eq 0 ];then
    exit 1
else
    exit 0
fi
EOF

# 授予HAProxy检测脚本可执行权限
chmod +x /etc/keepalived/check_haproxy.sh

# 启动Keepalived并设置开机自启
systemctl restart keepalived.service
systemctl enable keepalived.service
systemctl status keepalived.service

使用cfssl为各组件生成自签证书

在安装了cfssl工具的节点上执行以下命令为各个组件创建对应的ca机构并生成自签证书

1
2
# 创建工作目录
mkdir -p /root/k8s-cert && cd /root/k8s-cert

生成CA证书和API Server的证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
# 创建ca-config.json文件
# 配置加密和认证签名的一些参数，让CA软件知道颁发什么样的证书
# 分为两个部分：signing和profiles
# signing部分包含了默认签名配置和配置文件
# 默认签名配置default指定了证书的过期时间为876000h，表示证书有效期为100年
# profiles部分定义了不同的证书配置文件
# 在这里，只有一个配置文件kubernetes。它包含了以下usages和过期时间expiry
# 1. signing：表示该证书可用于签名其它证书
# 2. key encipherment：表示该证书用于加密和解密传输数据
# 3. server auth：表示client可以使用该CA对server提供的证书进行验证
# 4. client auth：表示server可以使用该CA对client提供的证书进行验证
# 5. 对于配置文件etcd，证书的过期时间也是876000h，表示证书有效期为100年
cat > ca-config.json << EOF
{
  "signing": {
    "default": {
      "expiry": "876000h"
    },
    "profiles": {
      "kubernetes": {
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ],
        "expiry": "876000h"
      }
    }
  }
}
EOF


# 创建ca-csr.json文件
# 这是一个用于生成Kubernetes相关证书的配置文件。该配置文件中包含以下信息
# - "CN": CommonName，即用于标识证书的通用名称。在此配置中，CN设置为"Kubernetes"，表示该证书是用于Kubernetes。
# - "key": {} 指定了生成证书所使用的密钥的配置信息。"algo": "rsa" 指定了密钥的算法为RSA，"size": 2048 指定了密钥的长度为2048位。
# - "names": [] 包含了生成证书时所需的实体信息。在这个例子中，只包含了一个实体，其相关信息如下：
#   - C：Country，即国家。在此配置中，设置为 "CN"。
#   - ST：State，即省/州。在此配置中，设置为 "GuangDong"。
#   - L：Locality，即城市。在此配置中，设置为 "ShenZhen"。
#   - O：Organization，即组织。在此配置中，设置为 "Kubernetes"。
#   - OU：Organization Unit，即组织单位。在此配置中，设置为 "Kubernetes-manual"，表示手动管理的Kubernetes集群。
# - "ca": {} 指定了生成证书时所需的CA（Certificate Authority）配置信息。
#   - "expiry": "876000h" 指定了证书的有效期，这里是876000小时，即100年
# 生成证书签名请求时，可以使用这个JSON配置文件作为输入，根据配置文件中的信息生成相应的CSR文件。然后，可以将CSR文件发送给CA进行签名，以获得有效的证书。
# 这个配置文件用于生成Kubernetes相关的证书，以确保集群中的通信安全性。
cat > ca-csr.json << EOF
{
    "CN": "kubernetes",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "ST": "GuangDong",
            "L": "ShenZhen",
            "O": "Kubernetes",
            "OU": "Kubernetes-manual"
        }
    ],
    "ca": {
    "expiry": "876000h"
  }
}
EOF


# 生成CA证书和私钥
# cfssl是一个用于生成TLS/SSL证书的工具，它支持PKI、JSON格式配置文件以及与许多其他集成工具的配合使用。
# gencert参数表示生成证书的操作。-initca参数表示初始化一个CA（证书颁发机构）。CA是用于签发其他证书的根证书。ca-csr.json是一个JSON格式的配置文件，其中包含了CA的详细信息，如私钥、公钥、有效期等。这个文件提供了生成CA证书所需的信息。
# | 为管道符，表示将上一个命令的输出作为下一个命令的输入。
# cfssljson是cfssl工具的一个子命令，用于格式化cfssl生成的JSON数据。-bare参数表示直接输出裸证书，即只生成证书文件，不包含其他格式的文件。ca是指定生成的证书文件的路径和文件名前缀。
# 所以，这条命令的作用是使用cfssl工具根据配置文件ca-csr.json生成一个CA证书，并将证书文件保存在当前路径下，证书文件名前缀为ca，实际生成的文件名为ca.csr、ca.pem、ca-key.pem。
cfssl gencert -initca ca-csr.json | cfssljson -bare ca


# 创建apiserver-csr.json文件
# 这是一个JSON格式的配置文件，用于生成一个证书签名请求（Certificate Signing Request，CSR）。
# 首先，"CN"字段指定了该证书的通用名称（Common Name），这里设为"kube-apiserver"，表示该证书用于Kubernetes API Server。
# 其次，"hosts"字段指定该证书的授权范围，包括apiserver节点IP、负载均衡器节点IP地址、VIP地址、Kubernetes服务IP和域名。
# 其中Kubernetes服务IP是apiserver自动创建的，一般是--service-cluster-ip-range参数指定的网段的第一个IP地址（本例中为10.0.0.1），--service-cluster-ip-range参数在kube-apiserver.conf和kube-controller-manager.conf中配置
# 127.0.0.1不要修改
# 默认Kubernetes域名后缀为cluster.local，如果要使用非默认域名如koenli.net，需要修改域名列表中的最后两个域名为kubernetes.default.svc.koenli、kubernetes.default.svc.koenli.net
# 接下来，"key"字段指定了密钥的算法（"algo"字段）和长度（"size"字段），此处使用的是RSA算法，密钥长度为2048位。
# 最后，"names"字段是一个数组，其中包含了一个名字对象，用于指定证书中的一些其他信息。这个名字对象包含了以下字段：
# - "C"字段指定了国家代码（Country），这里设置为"CN"。
# - "ST"字段指定了省份（State）或地区，这里设置为"GuangDong"。
# - "L"字段指定了城市（Locality），这里设置为"ShenZhen"。
# - "O"字段指定了组织（Organization），这里设置为"Kubernetes"。
# - "OU"字段指定了组织单元（Organizational Unit），这里设置为"Kubernetes-manual"，表示手动管理的Kubernetes集群。
# 这些字段将作为证书的一部分，用于标识和验证证书的使用范围和颁发者等信息。
# 这个配置文件可以用于生成Kubernetes相关的证书，以确保集群中的通信安全性。
cat > apiserver-csr.json << EOF
{
    "CN": "kube-apiserver",
    "hosts": [
      "10.0.0.1",
      "127.0.0.1",
      "kubernetes",
      "kubernetes.default",
      "kubernetes.default.svc",
      "kubernetes.default.svc.cluster",
      "kubernetes.default.svc.cluster.local",
      "10.211.55.7",
      "10.211.55.8",
      "10.211.55.9",
      "10.211.55.10"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "ST": "GuangDong",
            "L": "ShenZhen",
            "O": "Kubernetes",
            "OU": "Kubernetes-manual"
        }
    ]
}
EOF


# 为Kubernetes API Server生成自签证书
# -ca=ca.pem：指定证书的颁发机构（CA）文件路径；
# -ca-key=ca-key.pem：指定证书的颁发机构（CA）私钥文件路径；
# -config=ca-config.json：指定CA配置文件的路径，该文件定义了证书的有效期、加密算法等设置；
# -profile=kubernetes：指定使用的证书配置文件，该文件定义了证书的用途和扩展属性；
# apiserver-csr.json：指定API Server的证书签名请求配置文件路径；
# | cfssljson -bare apiserver：通过管道符将cfssl命令的输出传递给cfssljson命令，并使用-bare参数直接输出裸证书，即只生成证书文件，不包含其他格式的文件，最后指定证书文件名前缀为apiserver，实际生成的文件名为apiserver.csr、apiserver.pem、apiserver-key.pem；
# 所以，这个命令将会生成API Server的证书和私钥，并保存到指定的文件中。
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes apiserver-csr.json | cfssljson -bare apiserver

生成API Server聚合证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
# 创建front-proxy-ca-csr.json文件
cat > front-proxy-ca-csr.json  << EOF
{
  "CN": "front-proxy-ca",
  "key": {
     "algo": "rsa",
     "size": 2048
  },
  "ca": {
    "expiry": "876000h"
  }
}
EOF

# 生成apiserver聚合CA证书和私钥
cfssl gencert -initca front-proxy-ca-csr.json | cfssljson -bare front-proxy-ca


# 创建front-proxy-client-csr.json文件
cat > front-proxy-client-csr.json  << EOF
{
  "CN": "front-proxy-client",
  "hosts": [""],
  "key": {
     "algo": "rsa",
     "size": 2048
  }
}
EOF

# 生成用于Kubernetes的front-proxy-client证书
cfssl gencert -ca=front-proxy-ca.pem -ca-key=front-proxy-ca-key.pem -config=ca-config.json -profile=kubernetes front-proxy-client-csr.json | cfssljson -bare front-proxy-client

生成Controller Manage的证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# 创建kube-controller-manager-csr.json文件
cat > kube-controller-manager-csr.json << EOF
{
  "CN": "system:kube-controller-manager",
  "hosts": [""],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "GuangDong",
      "L": "ShenZhen",
      "O": "system:kube-controller-manager",
      "OU": "Kubernetes-manual"
    }
  ]
}
EOF

# 为kube-controller-manager生成自签证书
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes kube-controller-manager-csr.json | cfssljson -bare kube-controller-manager

生成kube-scheduler的证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# 创建kube-scheduler-csr.json文件
cat > kube-scheduler-csr.json << EOF
{
  "CN": "system:kube-scheduler",
  "hosts": [""],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "GuangDong",
      "L": "ShenZhen",
      "O": "system:kube-scheduler",
      "OU": "Kubernetes-manual"
    }
  ]
}
EOF

# 为kube-scheduler生成自签证书
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes kube-scheduler-csr.json | cfssljson -bare kube-scheduler

生成admin的证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# 创建admin-csr.json文件
cat > admin-csr.json << EOF
{
  "CN": "admin",
  "hosts": [""],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "GuangDong",
      "L": "ShenZhen",
      "O": "system:masters",
      "OU": "Kubernetes-manual"
    }
  ]
}
EOF

# 为kubectl生成自签证书
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes admin-csr.json | cfssljson -bare admin

生成kube-proxy的证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# 创建kube-proxy-csr.json文件
cat > kube-proxy-csr.json << EOF
{
  "CN": "system:kube-proxy",
  "hosts": [""],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "GuangDong",
      "L": "ShenZhen",
      "O": "system:kube-proxy",
      "OU": "Kubernetes-manual"
    }
  ]
}
EOF


# 为kube-proxy生成自签证书
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=kubernetes kube-proxy-csr.json | cfssljson -bare kube-proxy

创建ServiceAccount Key ——secret

1
2
openssl genrsa -out /root/k8s-cert/sa.key 2048
openssl rsa -in /root/k8s-cert/sa.key -pubout -out /root/k8s-cert/sa.pub

部署Master组件

部署apiserver、controller-manager和scheduler

二进制包下载地址：https://github.com/kubernetes/kubernetes/releases

在每个release版本的CHANGELOG中有每个版本的二进制包下载列表，下载对应平台下的Server Binaries（包含master/node组件），上传到其中一台Master节点的/root目录下（本文以1.29.3为例）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
# 创建kubernetes工作目录
mkdir /opt/kubernetes
mkdir /opt/kubernetes/bin
mkdir /opt/kubernetes/cfg
mkdir /opt/kubernetes/ssl
mkdir /opt/kubernetes/logs

# 解压master binaries并拷贝所需的二进制文件到/opt/kubernetes/bin目录下
cd /root/
tar zxf kubernetes-server-linux-amd64.tar.gz
cp -a /root/kubernetes/server/bin/kube-apiserver /opt/kubernetes/bin/
cp -a /root/kubernetes/server/bin/kube-controller-manager /opt/kubernetes/bin/
cp -a /root/kubernetes/server/bin/kube-scheduler /opt/kubernetes/bin/
cp -a /root/kubernetes/server/bin/kubectl /usr/local/bin/

# 拷贝自签证书到/opt/kubernetes/ssl目录下
cp -a /root/k8s-cert/* /opt/kubernetes/ssl/

# 创建kube-apiserver配置文件，并根据下方参数说明表和实际情况修改参数值
cat > /opt/kubernetes/cfg/kube-apiserver.conf << EOF
KUBE_APISERVER_OPTS="--v=2 \\
--allow-privileged=true \\
--bind-address=10.211.55.7 \\
--secure-port=6443 \\
--advertise-address=10.211.55.7 \\
--service-cluster-ip-range=10.0.0.0/24 \\
--service-node-port-range=30000-32767 \\
--etcd-servers=https://10.211.55.7:2379,https://10.211.55.8:2379,https://10.211.55.9:2379 \\
--etcd-cafile=/opt/etcd/ssl/ca.pem \\
--etcd-certfile=/opt/etcd/ssl/etcd.pem \\
--etcd-keyfile=/opt/etcd/ssl/etcd-key.pem \\
--client-ca-file=/opt/kubernetes/ssl/ca.pem \\
--tls-cert-file=/opt/kubernetes/ssl/apiserver.pem  \\
--tls-private-key-file=/opt/kubernetes/ssl/apiserver-key.pem \\
--kubelet-client-certificate=/opt/kubernetes/ssl/apiserver.pem \\
--kubelet-client-key=/opt/kubernetes/ssl/apiserver-key.pem \\
--service-account-key-file=/opt/kubernetes/ssl/sa.pub \\
--service-account-signing-key-file=/opt/kubernetes/ssl/sa.key \\
--service-account-issuer=https://kubernetes.default.svc.cluster.local \\
--enable-admission-plugins=NamespaceLifecycle,LimitRanger,ServiceAccount,DefaultStorageClass,DefaultTolerationSeconds,NodeRestriction,ResourceQuota \\
--authorization-mode=RBAC,Node \\
--enable-bootstrap-token-auth=true \\
--requestheader-client-ca-file=/opt/kubernetes/ssl/front-proxy-ca.pem \\
--proxy-client-cert-file=/opt/kubernetes/ssl/front-proxy-client.pem \\
--proxy-client-key-file=/opt/kubernetes/ssl/front-proxy-client-key.pem \\
--requestheader-allowed-names=aggregator \\
--requestheader-group-headers=X-Remote-Group \\
--requestheader-extra-headers-prefix=X-Remote-Extra- \\
--requestheader-username-headers=X-Remote-User \\
--enable-aggregator-routing=true \\
--token-auth-file=/opt/kubernetes/cfg/token.csv \\
--audit-log-maxage=30 \\
--audit-log-maxbackup=3 \\
--audit-log-maxsize=100 \\
--audit-log-path=/opt/kubernetes/logs/k8s-audit.log \\
--default-not-ready-toleration-seconds=20 \\
--default-unreachable-toleration-seconds=20"
EOF
参数 说明
--v=2 指定日志级别为2（日志级别分0-8），数字越大，日志越详细
--allow-privileged 允许特权容器运行
--bind-address 设置监听地址
--secure-port 设置监听端口，默认为6443
--advertise-address 通告地址，让其他节点通过此IP来连接API Server
--service-cluster-ip-range 指定Kubernetes集群中Service的CIDR范围，例如10.0.0.0/24，该CIDR范围不能与部署机器的IP地址有重合
--service-node-port-range 指定Kubernetes集群中NodePort的范围，默认值为30000～32767
--etcd-servers 指定etcd服务器的地址
--etcd-cafile 指定etcd服务器的CA证书
--etcd-certfile 指定etcd服务器的证书
--etcd-keyfile 指定etcd服务器的私钥
--client-ca-file 指定客户端CA的证书
--tls-cert-file 指定API Server服务的证书
--tls-private-key-file 指定API Server服务的私钥
--kubelet-client-certificate、--kubelet-client-key 指定与kubelet通信的客户端证书和私钥
--service-account-key-file 指定服务账户公钥文件
--service-account-signing-key-file 指定服务账户签名密钥文件
--service-account-issuer 指定服务账户的发布者
--enable-admission-plugins 指定启用的准入插件
--authorization-mode 指定授权模式
--enable-bootstrap-token-auth 启用bootstrap token引导令牌认证
--requestheader-client-ca-file 指定请求头中的客户端CA证书
--proxy-client-cert-file、--proxy-client-key-file 指定代理客户端的证书和私钥
--requestheader-allowed-names 指定请求头中允许的名字
--requestheader-group-headers 指定请求头中的组头
--requestheader-extra-headers-prefix 指定请求头中的额外头前缀
--requestheader-username-headers 指定请求头中的用户名头
--enable-aggregator-routing 启用聚合路由
--token-auth-file 指定用于身份验证的令牌文件
--audit-log-maxage、--audit-log-maxbackup、--audit-log-maxsize、--audit-log-path 设置日志轮转、日志路径相关的配置参数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 创建kube-controller-manage配置文件，并根据下方参数说明表和实际情况修改参数值
cat > /opt/kubernetes/cfg/kube-controller-manager.conf << EOF
KUBE_CONTROLLER_MANAGER_OPTS="--v=2 \\
--bind-address=127.0.0.1 \\
--root-ca-file=/opt/kubernetes/ssl/ca.pem \\
--cluster-signing-cert-file=/opt/kubernetes/ssl/ca.pem \\
--cluster-signing-key-file=/opt/kubernetes/ssl/ca-key.pem  \\
--service-account-private-key-file=/opt/kubernetes/ssl/sa.key \\
--kubeconfig=/opt/kubernetes/cfg/kube-controller-manager.kubeconfig \\
--leader-elect=true \\
--use-service-account-credentials=true \\
--node-monitor-grace-period=20s \\
--node-monitor-period=2s \\
--controllers=*,bootstrapsigner,tokencleaner \\
--allocate-node-cidrs=true \\
--service-cluster-ip-range=10.0.0.0/24 \\
--cluster-cidr=10.244.0.0/16 \\
--requestheader-client-ca-file=/opt/kubernetes/ssl/front-proxy-ca.pem \\
--cluster-signing-duration=876000h0m0s \\
--node-startup-grace-period=20s \\
--node-eviction-rate=1"
EOF
参数 说明
--v=2 指定日志级别为2（日志级别分0-8），数字越大，日志越详细
--bind-address 设置监听地址
--root-ca-file 设置根证书的路径，用于验证其他组件的证书。
--cluster-signing-cert-file 设置用于签名集群证书的证书文件路径
--cluster-signing-key-file 设置用于签名集群证书的私钥文件路径
--service-account-private-key-file 设置用于签名服务账户令牌的私钥文件路径
--kubeconfig 指定kubeconfig文件的路径，此文件包含了与Kubernetes API服务器通信所需的配置信息
--leader-elect 设置启用Leader选举机制，确保只有一个控制器管理器作为Leader在运行
--use-service-account-credentials 设置使用服务账户的凭据进行认证和授权
--node-monitor-grace-period 设置将一个运行的Node节点标记为不健康之前允许其无响应的时间
--node-monitor-period 设置节点控制器对节点状态进行同步的周期
--controllers 设置要启用的控制器列表。*表示启用所有默认启用的控制器；foo表示启用名为foo的控制器；-foo表示禁用名为foo的控制器。
控制器的全集：attachdetach、bootstrapsigner、cloud-node-lifecycle、clusterrole-aggregation、cronjob、csrapproving、csrcleaner、csrsigning、daemonset、deployment、disruption、endpoint、endpointslice、endpointslicemirroring、ephemeral-volume、garbagecollector、horizontalpodautoscaling、job、namespace、nodeipam、nodelifecycle、persistentvolume-binder、persistentvolume-expander、podgc、pv-protection、pvc-protection、replicaset、replicationcontroller、resourcequota、root-ca-cert-publisher、route、service、serviceaccount、serviceaccount-token、statefulset、tokencleaner、ttl、ttl-after-finished；
默认禁用的控制器：bootstrapsigner 和 tokencleaner。
--allocate-node-cidrs 设置允许基于CNI来为Pod分配和设置子网掩码
--service-cluster-ip-range 指定Kubernetes集群中Service的CIDR范围，与kube-apiserver.conf中的--service-cluster-ip-range参数配置保持一致
--cluster-cidr 定义集群的CIDR范围，要与CNI插件的CIDR范围保持一致
--requestheader-client-ca-file 设置请求头中客户端CA的证书文件路径，用于认证请求头中的CA证书
--cluster-signing-duration 设置签发证书的有效期
--node-startup-grace-period 设置将一个启动节点标记为不健康之前允许其无响应的时间
--node-eviction-rate 设置删除不健康节点上的pod的宽限时间
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
# 生成kube-controller-manager访问apiserver的kubeconfig配置文件
# 以下是Shell命令，直接在终端执行
# KUBE_APISERVER地址修改为实际环境apiserver的IP:Port或VIP:Port
KUBE_CONFIG="/opt/kubernetes/cfg/kube-controller-manager.kubeconfig"
KUBE_APISERVER="https://10.211.55.10:8443"

cd /root/k8s-cert/
# kubectl config set-cluster命令用于配置集群信息。
# --certificate-authority选项指定了集群的证书颁发机构（CA）的路径，这个CA会验证kube-apiserver提供的证书是否合法。
# --embed-certs选项用于将证书嵌入到生成的kubeconfig文件中，这样就不需要在kubeconfig文件中单独指定证书文件路径。
# --server选项指定kube-apiserver的地址。
# --kubeconfig选项指定生成的kubeconfig文件的路径和名称。
# 综上所述，kubectl config set-cluster命令的作用是在kubeconfig文件中设置集群信息，包括证书颁发机构、证书、kube-apiserver地址等。
kubectl config set-cluster kubernetes \
  --certificate-authority=/opt/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=${KUBE_CONFIG}


# 配置Kubernetes控制器管理器的上下文信息
# 1. kubectl config set-context system:kube-controller-manager@kubernetes: 设置上下文的名称为`ystem:kube-controller-manager@kubernetes，这是一个标识符，用于唯一标识该上下文。
# 2. --cluster=kubernetes: 指定集群的名称为kubernetes，这是一个现有集群的标识符，表示要管理的Kubernetes集群。
# 3. --user=system:kube-controller-manager: 指定使用的用户身份为system:kube-controller-manager。这是一个特殊的用户身份，具有控制 Kubernetes控制器管理器的权限。
# 4. --kubeconfig选项指定生成的kubeconfig文件的路径和名称。kubeconfig文件是一个用于管理Kubernetes配置的文件，包含了集群、用户和上下文的相关信息。
# 通过运行这个命令，可以将这些配置信息保存到/opt/kubernetes/cfg/kube-controller-manager.kubeconfig文件中，以便在后续的操作中使用。
kubectl config set-context system:kube-controller-manager@kubernetes \
  --cluster=kubernetes \
  --user=system:kube-controller-manager \
  --kubeconfig=${KUBE_CONFIG}


# 设置一个用户项
# 以下命令是用于设置Kubernetes的controller-manager组件的客户端凭据。下面是每个参数的详细解释：
# - kubectl config: 是使用kubectl命令行工具的配置子命令。
# - set-credentials: 是定义一个新的用户凭据配置的子命令。
# - system:kube-controller-manager: 是设置用户凭据的名称，system:是Kubernetes API Server内置的身份验证器使用的用户标识符前缀，它表示是一个系统用户，在本例中是kube-controller-manager组件使用的身份。
# - --client-certificate=./kube-controller-manager.pem: 指定kube-controller-manager.pem客户端证书的路径。
# - --client-key=./kube-controller-manager-key.pem: 指定kube-controller-manager-key.pem客户端私钥的路径。
# - --embed-certs=true: 表示将证书和私钥直接嵌入到生成的kubeconfig文件中，而不是通过引用外部文件。
# - --kubeconfig选项指定生成的kubeconfig文件的路径和名称。
# 通过运行上述命令，将根据提供的证书和私钥信息，为kube-controller-manager创建一个kubeconfig文件，以便后续使用该文件进行身份验证和访问 Kubernetes API。
kubectl config set-credentials system:kube-controller-manager \
  --client-certificate=./kube-controller-manager.pem \
  --client-key=./kube-controller-manager-key.pem \
  --embed-certs=true \
  --kubeconfig=${KUBE_CONFIG}

# 设置默认环境
# 设置kubectl使用指定的上下文环境来执行操作。上下文环境是kubectl用来确定要连接到哪个Kubernetes集群以及使用哪个身份验证信息的配置。
# 在这个命令中，kubectl config use-context是用来设置当前上下文环境的命令。system:kube-controller-manager@kubernetes是指定的上下文名称，它告诉kubectl要使用的Kubernetes集群和身份验证信息。
# --kubeconfig选项指定生成的kubeconfig文件的路径和名称。kubeconfig文件是存储集群连接和身份验证信息的配置文件。
# 通过执行这个命令，kubectl将使用指定的上下文来执行后续的操作，包括部署和管理Kubernetes资源。
kubectl config use-context system:kube-controller-manager@kubernetes \
     --kubeconfig=${KUBE_CONFIG}
1
2
3
4
5
6
7
# 创建kube-scheduler配置文件，并根据下方参数说明表和实际情况修改参数值
cat > /opt/kubernetes/cfg/kube-scheduler.conf << EOF
KUBE_SCHEDULER_OPTS="--v=2 \\
--bind-address=127.0.0.1 \\
--leader-elect=true \\
--kubeconfig=/opt/kubernetes/cfg/kube-scheduler.kubeconfig"
EOF
参数 说明
--v=2 指定日志级别为2（日志级别分0-8），数字越大，日志越详细
--bind-address 设置监听地址
--leader-elect 启用自动选举
--kubeconfig 指定kubeconfig文件的路径，此文件包含了与Kubernetes API服务器通信所需的配置信息
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 生成kube-scheduler访问apiserver的kubeconfig配置文件
# 以下是Shell命令，直接在终端执行
# KUBE_APISERVER地址修改为实际环境apiserver的IP:Port或VIP:Port
KUBE_CONFIG="/opt/kubernetes/cfg/kube-scheduler.kubeconfig"
KUBE_APISERVER="https://10.211.55.10:8443"

cd /root/k8s-cert/
kubectl config set-cluster kubernetes \
  --certificate-authority=/opt/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-credentials system:kube-scheduler \
  --client-certificate=./kube-scheduler.pem \
  --client-key=./kube-scheduler-key.pem \
  --embed-certs=true \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-context system:kube-scheduler@kubernetes \
  --cluster=kubernetes \
  --user=kube-scheduler \
  --kubeconfig=${KUBE_CONFIG}
kubectl config use-context system:kube-scheduler@kubernetes --kubeconfig=${KUBE_CONFIG}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
# 创建kube-apiserver的Service文件
cat > /usr/lib/systemd/system/kube-apiserver.service << EOF
[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-apiserver.conf
ExecStart=/opt/kubernetes/bin/kube-apiserver \$KUBE_APISERVER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF



# 创建kube-controller-manager的Service文件
cat > /usr/lib/systemd/system/kube-controller-manager.service << EOF
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-controller-manager.conf
ExecStart=/opt/kubernetes/bin/kube-controller-manager \$KUBE_CONTROLLER_MANAGER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF



# 创建kube-scheduler的Service文件
cat > /usr/lib/systemd/system/kube-scheduler.service << EOF
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes

[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-scheduler.conf
ExecStart=/opt/kubernetes/bin/kube-scheduler \$KUBE_SCHEDULER_OPTS
Restart=on-failure

[Install]
WantedBy=multi-user.target
EOF

随机生成一个32位字符串，用以创建token.csv文件

1
2
3
token=`head -c 16 /dev/urandom | od -An -t x | tr -d ' '`
echo "$token,kubelet-bootstrap,10001,'system:node-bootstrapper'" > /opt/kubernetes/cfg/token.csv
# token.csv文件的格式为：(第一列)随机字符串，(第二列)用户名，(第三列)UID，(第四列)用户组

说明

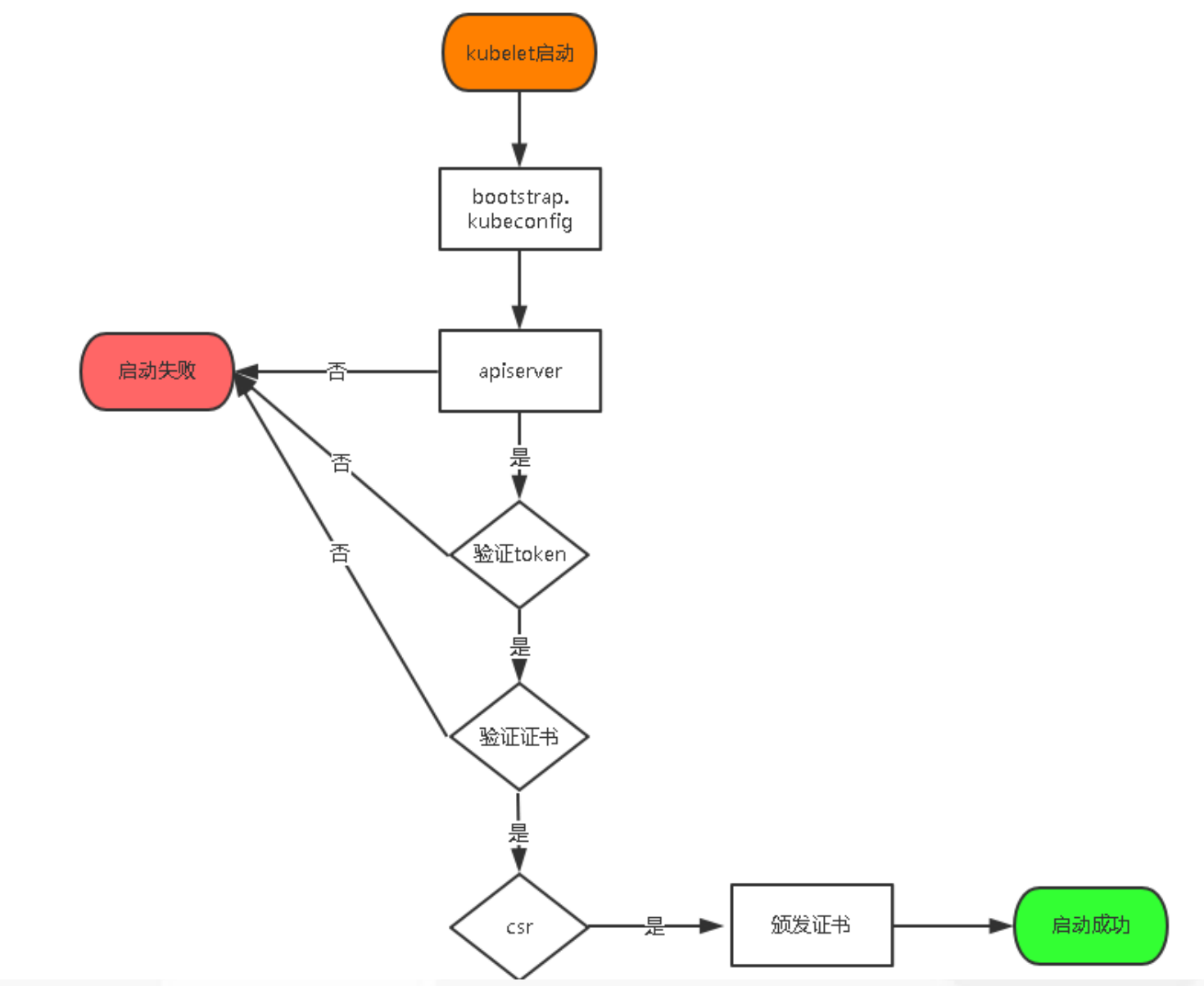

此处apiserver配置的token（32位随机字符串）必须要与后面node节点bootstrap.kubeconfig配置文件里的token一致

将kubernetes工作目录、etc工作目录下的ssl目录（证书和私钥文件）、Master组件的Service文件和kubectl二进制文件拷贝到其余Master节点的对应目录下

1
2
3
4
5
scp -r /opt/kubernetes/ easyk8s2:/opt/
ssh easyk8s2 mkdir -p /opt/etcd
scp -r /opt/etcd/ssl/ easyk8s2:/opt/etcd/
scp -r /usr/lib/systemd/system/{kube-apiserver,kube-controller-manager,kube-scheduler}.service easyk8s2:/usr/lib/systemd/system/
scp -r /usr/local/bin/kubectl easyk8s2:/usr/local/bin/

修改其余Master节点上/opt/kubernetes/cfg/kube-apiserver.conf配置文件中的--bind-address和--advertise-address参数为本机IP

1
2
3
4
...
--bind-address=10.211.55.8 \
--advertise-address=10.211.55.8 \
...

在所有Master节点上执行以下命令设置api-server、controller-manager、scheduler开机自启并启动

1
2
3
4
5
6
7
8
9
10
systemctl daemon-reload
systemctl enable kube-apiserver
systemctl enable kube-controller-manager
systemctl enable kube-scheduler
systemctl start kube-apiserver
systemctl start kube-controller-manager
systemctl start kube-scheduler
systemctl status kube-apiserver
systemctl status kube-controller-manager
systemctl status kube-scheduler

在master1节点上执行以下命令生成kubectl访问集群的kubeconfig文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
mkdir -p /root/.kube

# 生成kubectl访问apiserver的kubeconfig配置文件
# 以下是Shell命令，直接在终端执行
# KUBE_APISERVER地址修改为实际环境apiserver的IP:Port或VIP:Port
KUBE_CONFIG="/root/.kube/config"
KUBE_APISERVER="https://10.211.55.10:8443"

cd /root/k8s-cert/
kubectl config set-cluster kubernetes \
  --certificate-authority=/opt/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-credentials kubernetes-admin \
  --client-certificate=./admin.pem \
  --client-key=./admin-key.pem \
  --embed-certs=true \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-context kubernetes-admin@kubernetes \
  --cluster=kubernetes \
  --user=kubernetes-admin \
  --kubeconfig=${KUBE_CONFIG}
kubectl config use-context kubernetes-admin@kubernetes --kubeconfig=${KUBE_CONFIG}

将/root/.kube目录拷贝到其余master节点上，使得所有master节点均可通过kubectl访问集群

1
scp -r /root/.kube/ easyk8s2:/root/

此时你可以通过执行kubectl get cs获取Kubernetes的各服务端组件状态看是否为Healthy

1
2
3
4
5
6
# kubectl get cs
Warning: v1 ComponentStatus is deprecated in v1.19+
NAME                 STATUS    MESSAGE   ERROR
controller-manager   Healthy   ok
scheduler            Healthy   ok
etcd-0               Healthy   ok

在任意一台master上执行以下命令授权kubelet-bootstrap用户允许请求证书

1
kubectl create clusterrolebinding kubelet-bootstrap --clusterrole=system:node-bootstrapper --user=kubelet-bootstrap

部署Node组件

安装Docker

二进制包下载地址：https://download.docker.com/linux/static/stable/

到对应平台的目录下载所需版本的Docker二进制包，并上传到所有Node节点的/root目录下（本文以x86平台下的25.0.5为例），然后依次在所有Node节点上执行以下命令安装Docker

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
# 解压并拷贝二进制文件到对应目录下
cd /root/
tar zxf docker-25.0.5.tgz
chmod 755 docker/*
cp -a docker/* /usr/bin/

# 创建Docker的Service文件
cat > /usr/lib/systemd/system/docker.service << EOF
[Unit]
Description=Docker Application Container Engine
Documentation=https://docs.docker.com
After=network-online.target firewalld.service containerd.service
Wants=network-online.target

[Service]
Type=notify
ExecStart=/usr/bin/dockerd
ExecReload=/bin/kill -s HUP \$MAINPID
TimeoutSec=0
RestartSec=2
Restart=always
StartLimitBurst=3
StartLimitInterval=60s
LimitNOFILE=1048576
LimitNPROC=1048576
LimitCORE=infinity
TasksMax=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.target
EOF

# 配置Cgroup驱动程序和镜像加速器
mkdir -p /etc/docker
cat > /etc/docker/daemon.json <<EOF
{
  "registry-mirrors": ["https://lerc8rqe.mirror.aliyuncs.com"],
  "exec-opts": ["native.cgroupdriver=systemd"]
}
EOF

# 设置Docker开机自启并启动
systemctl daemon-reload
systemctl start docker
systemctl enable docker
systemctl status docker

安装cri-dockerd

Kubernetes v1.24移除docker-shim的支持，而Docker Engine默认又不支持CRI标准，因此二者默认无法再直接集成。为此，Mirantis和Docker联合创建了cri-dockerd项目，用于为Docker Engine提供一个能够支持到CRI规范的桥梁，从而能够让Docker作为Kubernetes容器引擎。

在Release页下载cri-dockerd的二进制包，并上传到所有Node节点的/root目录下（本文以0.3.12版本为例），然后执行以下命令解压安装

1
2
3
cd /root/
tar zxf cri-dockerd-0.3.12.amd64.tgz
mv cri-dockerd/cri-dockerd /usr/bin/

创建服务配置文件cri-docker.service和cri-docker.socket

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
cat > /usr/lib/systemd/system/cri-docker.service << EOF
[Unit]
Description=CRI Interface for Docker Application Container Engine
Documentation=https://docs.mirantis.com
After=network-online.target firewalld.service docker.service
Wants=network-online.target
Requires=cri-docker.socket

[Service]
Type=notify
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd://
ExecReload=/bin/kill -s HUP \$MAINPID
TimeoutSec=0
RestartSec=2
Restart=always

# Note that StartLimit* options were moved from "Service" to "Unit" in systemd 229.
# Both the old, and new location are accepted by systemd 229 and up, so using the old location
# to make them work for either version of systemd.
StartLimitBurst=3

# Note that StartLimitInterval was renamed to StartLimitIntervalSec in systemd 230.
# Both the old, and new name are accepted by systemd 230 and up, so using the old name to make
# this option work for either version of systemd.
StartLimitInterval=60s

# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity

# Comment TasksMax if your systemd version does not support it.
# Only systemd 226 and above support this option.
TasksMax=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.target
EOF

cat > /usr/lib/systemd/system/cri-docker.socket << EOF
[Unit]
Description=CRI Docker Socket for the API
PartOf=cri-docker.service

[Socket]
ListenStream=%t/cri-dockerd.sock
SocketMode=0660
SocketUser=root
SocketGroup=root

[Install]
WantedBy=sockets.target
EOF

启动cri-docker并设置开机自启

1
2
3
4
5
6
7
systemctl daemon-reload
systemctl enable --now cri-docker.socket
systemctl enable cri-docker.service
systemctl start cri-docker.socket
systemctl start cri-docker.service
systemctl status cri-docker.socket
systemctl status cri-docker.service

部署kubelet和kube-proxy

二进制包下载地址：https://github.com/kubernetes/kubernetes/releases

在每个release版本的CHANGELOG中有每个版本的二进制包下载列表，下载对应平台下的Server Binaries（包含master/node组件），上传到所有Node节点的/root目录下（本文以1.29.3为例），然后依次在所有Node节点上执行以下操作安装kubelet和kube-proxy

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# 创建kubernetes工作目录
mkdir -p /opt/kubernetes
mkdir -p /opt/kubernetes/bin
mkdir -p /opt/kubernetes/cfg
mkdir -p /opt/kubernetes/ssl
mkdir -p /opt/kubernetes/logs

# 解压server binaries并拷贝所需的二进制文件到/opt/kubernetes/bin目录下
cd /root/
tar zxf kubernetes-server-linux-amd64.tar.gz
cp -a /root/kubernetes/server/bin/kubelet /opt/kubernetes/bin/
cp -a /root/kubernetes/server/bin/kube-proxy /opt/kubernetes/bin/


# 创建kubelet.conf文件，并根据下方参数说明表和实际情况修改参数值
cat > /opt/kubernetes/cfg/kubelet.conf << EOF
KUBELET_OPTS="--v=2 \\
--hostname-override=easyk8s1 \\
--bootstrap-kubeconfig=/opt/kubernetes/cfg/bootstrap.kubeconfig \\
--kubeconfig=/opt/kubernetes/cfg/kubelet.kubeconfig \\
--config=/opt/kubernetes/cfg/kubelet-config.yml \\
--cert-dir=/opt/kubernetes/ssl \\
--pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.9 \\
--container-runtime-endpoint=unix:///var/run/cri-dockerd.sock"
EOF
参数 说明
--v=2 指定日志级别为2（日志级别分0-8），数字越大，日志越详细
--hostname-override 指定当前节点注册到Kubernetes显示的名称（集群内唯一），建议设置为本机主机名
--bootstrap-kubeconfig 指定用于启动引导kubelet的kubeconfig配置的bootstrap-kubeconfig文件路径和名称
--kubeconfig 指定kubelet的kubeconfig文件的路径和名称
--config 指定kubelet的配置文件路径和名称
--cert-dir 指定证书存放目录
--pod-infra-container-image 指定管理Pod网络容器的pause镜像（registry.aliyuncs.com/google_containers/pause:3.9）[可选参数]
此参数在新版本中已弃用，将在未来版本中删除，pause镜像信息将从CRI（例如cri-dockerd）中获取
--container-runtime-endpoint 指定使用的CRI socket路径，例如unix:///var/run/cri-dockerd.sock[可选参数]

说明
在启动kubelet时，如果--kubeconfig标志所指定的文件并不存在，会使用通过标志--bootstrap-kubeconfig所指定的启动引导kubeconfig配置来向API服务器请求客户端证书。在证书请求被批复并被kubelet收回时，一个引用所生成的密钥和所获得证书的kubeconfig文件会被写入到通过--kubeconfig所指定的文件路径下。证书和密钥文件会被放到--cert-dir所指定的目录中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
# 创建kubelet-config.yml配置文件，并根据下方参数说明表和实际情况修改参数值
cat > /opt/kubernetes/cfg/kubelet-config.yml << EOF
kind: KubeletConfiguration
apiVersion: kubelet.config.k8s.io/v1beta1
address: 0.0.0.0
port: 10250
readOnlyPort: 10255
cgroupDriver: systemd
clusterDNS:
- 10.0.0.2
clusterDomain: cluster.local
failSwapOn: false
authentication:
  anonymous:
    enabled: false
  webhook:
    cacheTTL: 2m0s
    enabled: true
  x509:
    clientCAFile: /opt/kubernetes/ssl/ca.pem
authorization:
  mode: Webhook
  webhook:
    cacheAuthorizedTTL: 5m0s
    cacheUnauthorizedTTL: 30s
evictionHard:
  imagefs.available: 15%
  memory.available: 100Mi
  nodefs.available: 10%
  nodefs.inodesFree: 5%
maxOpenFiles: 1000000
maxPods: 110
EOF
参数 说明
clusterDNS 指定集群DNS服务器地址，一般是--service-cluster-ip-range参数指定的网段的第二个IP地址
clusterDomain 指定集群的域名后缀，默认为cluster.local
1
2
3
4
5
# 创建kube-proxy.conf文件，并根据下方参数说明表和实际情况修改参数值
cat > /opt/kubernetes/cfg/kube-proxy.conf << EOF
KUBE_PROXY_OPTS="--v=2 \\
--config=/opt/kubernetes/cfg/kube-proxy-config.yml"
EOF
参数 说明
--v=2 指定日志级别为2（日志级别分0-8），数字越大，日志越详细
--config 指定kube-proxy的配置文件路径和名称
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 创建kube-proxy-config.yml配置文件，并根据下方参数说明表和实际情况修改参数值
cat > /opt/kubernetes/cfg/kube-proxy-config.yml << EOF
kind: KubeProxyConfiguration
apiVersion: kubeproxy.config.k8s.io/v1alpha1
bindAddress: 0.0.0.0
metricsBindAddress: 0.0.0.0:10249
clientConnection:
  kubeconfig: /opt/kubernetes/cfg/kube-proxy.kubeconfig
hostnameOverride: easyk8s1
clusterCIDR: 10.0.0.0/24
mode: ipvs
ipvs:
  scheduler: "rr"
iptables:
  masqueradeAll: true
EOF
参数 说明
hostnameOverride 指定本机主机名（集群内唯一）
clusterCIDR 指定Service Cluster IP段，与kube-apiserver.conf中的--service-cluster-ip-range参数配置保持一致
mode 指定kube-proxy的代理模式，可支持ipvs或者iptables
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
# 创建kubelet的Service文件
cat > /usr/lib/systemd/system/kubelet.service << EOF
[Unit]
Description=Kubernetes Kubelet
After=docker.service
Wants=docker.service

[Service]
EnvironmentFile=/opt/kubernetes/cfg/kubelet.conf
ExecStart=/opt/kubernetes/bin/kubelet \$KUBELET_OPTS
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF



# 创建kube-proxy的Service文件
cat > /usr/lib/systemd/system/kube-proxy.service << EOF
[Unit]
Description=Kubernetes Proxy
After=network.target

[Service]
EnvironmentFile=/opt/kubernetes/cfg/kube-proxy.conf
ExecStart=/opt/kubernetes/bin/kube-proxy \$KUBE_PROXY_OPTS
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

执行以下操作生成bootstrap.kubeconfig配置文件和kube-proxy.kubeconfig配置文件，并拷贝到所有Node节点

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
# 在安装了cfssl工具的主机（建议用master1）上生成kubelet bootstrap kubeconfig配置文件
# 以下是Shell命令，直接在终端执行
# KUBE_APISERVER地址修改为实际环境apiserver的IP:Port或VIP:Port
# TOKEN修改为/opt/kubernetes/cfg/token.csv中的token值
KUBE_CONFIG="/root/k8s-cert/bootstrap.kubeconfig"
KUBE_APISERVER="https://10.211.55.10:8443"
TOKEN="16654491086d9095bd387c665efe01dd"

kubectl config set-cluster kubernetes \
  --certificate-authority=/opt/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-credentials kubelet-bootstrap \
  --token=${TOKEN} \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-context kubelet-bootstrap@kubernetes \
  --cluster=kubernetes \
  --user=kubelet-bootstrap \
  --kubeconfig=${KUBE_CONFIG}
kubectl config use-context kubelet-bootstrap@kubernetes --kubeconfig=${KUBE_CONFIG}

# 将bootstrap.kubeconfig文件拷贝到所有node节点上
scp -r /root/k8s-cert/bootstrap.kubeconfig easyk8s1:/opt/kubernetes/cfg/bootstrap.kubeconfig



# 在安装了cfssl工具的主机（建议用master1）上生成kube-proxy.kubeconfig配置文件
# 以下是Shell命令，直接在终端执行
# KUBE_APISERVER地址修改为实际环境apiserver的IP:Port或VIP:Port
KUBE_CONFIG="/root/k8s-cert/kube-proxy.kubeconfig"
KUBE_APISERVER="https://10.211.55.10:8443"

cd /root/k8s-cert/
kubectl config set-cluster kubernetes \
  --certificate-authority=/opt/kubernetes/ssl/ca.pem \
  --embed-certs=true \
  --server=${KUBE_APISERVER} \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-credentials kube-proxy \
  --client-certificate=./kube-proxy.pem \
  --client-key=./kube-proxy-key.pem \
  --embed-certs=true \
  --kubeconfig=${KUBE_CONFIG}
kubectl config set-context kube-proxy@kubernetes \
  --cluster=kubernetes \
  --user=kube-proxy \
  --kubeconfig=${KUBE_CONFIG}
kubectl config use-context kube-proxy@kubernetes --kubeconfig=${KUBE_CONFIG}

# 将kube-proxy.kubeconfig文件拷贝到所有node节点上
scp -r /root/k8s-cert/kube-proxy.kubeconfig easyk8s1:/opt/kubernetes/cfg/kube-proxy.kubeconfig

从上面安装了cfssl工具的主机上拷贝ca证书和kube-proxy的自签证书和私钥到所有Node节点的/opt/kubernetes/ssl目录下

1
2
cd /root/k8s-cert/
scp -r ca.pem kube-proxy.pem kube-proxy-key.pem easyk8s1:/opt/kubernetes/ssl/

设置kubelet和kube-proxy开机自启并启动

1
2
3
4
5
6
7
systemctl daemon-reload
systemctl enable kubelet
systemctl enable kube-proxy
systemctl start kubelet
systemctl start kube-proxy
systemctl status kubelet
systemctl status kube-proxy

允许给Node颁发证书

当kubelet和kube-proxy成功启动后，此时在任意一台master节点上执行kubectl get csr可以看到有新的节点请求颁发证书(CONDITION字段处于Pending状态)，执行以下命令允许给Node颁发证书

1
2
# node-csr-xxxxxx替换成执行kubectl get csr查询到的节点NAME值，多个用空格隔开
kubectl certificate approve node-csr--p9rVRfwl6f5UvR8iRQvpiHuN53qfwMNSRVSfSjTURk

授权颁发证书后，在任意一台master节点执行kubectl get node能看到Node节点都还处于NotReady状态，这是因为现在还没安装网络插件

补充知识点
1.若kubectl或kube-proxy配置文件中的hostname-override配置参数漏修改，导致授权后master无法正常获取到Node节点信息，除了修改kubelet.conf的--hostname-override配置和kube-proxy-config.yml的hostnameOverride配置外，还需要将kubelet.kubeconfig文件（这个文件是master认证后客户端自动生成的）删除，才可重新申请授权，否则报错信息类似如下：

1
kubelet_node_status.go:94] Unable to register node "k8s-node2" with API server: nodes "k8s-node2" is forbidden: node "k8s-node1" is not allowed to modify node "k8s-node2"

2.TLS Bootstrapping 机制流程（Kubelet）

3.如何删除一个Node节点并重新接入集群
在Master节点操作

1
2
kubectl drain 10.211.55.9 --delete-local-data
kubectl delete node 10.211.55.9

在Node节点操作

1
2
3
4
rm -rf /opt/kubernetes/cfg/kubelet.kubeconfig
rm -rf /opt/kubernetes/ssl/kubelet*
systemctl restart kubelet
systemctl restart kube-proxy

在Master节点重新授权

1
2
kubectl get csr
kubectl certificate approve xxxx

授权apiserver访问kubelet

为提供安全性，kubelet禁止匿名访问，必须授权才可以。一个常见的表现就是无法通过kubectl logs查看pod的日志，错误输出类似如下：

Error from server (Forbidden): Forbidden (user=kube-apiserver, verb=get, resource=nodes, subresource=proxy) ( pods/log calico-node-gnh4r)

在任意一台master节点上执行以下命令进行授权

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
# 创建apiserver-to-kubelet-rbac.yaml文件
cat > /root/apiserver-to-kubelet-rbac.yaml << EOF
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  annotations:
    rbac.authorization.kubernetes.io/autoupdate: "true"
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
  name: system:kube-apiserver-to-kubelet
rules:
  - apiGroups:
      - ""
    resources:
      - nodes/proxy
      - nodes/stats
      - nodes/log
      - nodes/spec
      - nodes/metrics
      - pods/log
    verbs:
      - "*"
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: system:kube-apiserver
  namespace: ""
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:kube-apiserver-to-kubelet
subjects:
  - apiGroup: rbac.authorization.k8s.io
    kind: User
    name: kube-apiserver
EOF


kubectl apply -f /root/apiserver-to-kubelet-rbac.yaml

部署CNI网络

Kubernetes支持多种网络类型，详细可参考以下文档：

本文将介绍Calico网络的安装方法

在任意一台master节点执行以下命令下载operator资源清单文件并应用，创建operator

1
2
3
cd /root/
wget https://raw.githubusercontent.com/projectcalico/calico/v3.27.2/manifests/tigera-operator.yaml
kubectl create -f tigera-operator.yaml

说明
由于CRD包较大，kubectl apply可能会超出请求限制，所以建议使用kubectl create

查看tigera-operator的pod创建情况，待所有pod都处于Running状态后继续下面的步骤

1
watch kubectl  get pod -n tigera-operator

在任意一台master节点执行以下命令下载Calico的资源清单文件

1
2
cd /root/
wget https://raw.githubusercontent.com/projectcalico/calico/v3.27.2/manifests/custom-resources.yaml

编辑custom-resources.yaml文件，根据实际环境情况修改cidr配置

说明
cidr指定的网段要与/opt/kubernetes/cfg/kube-controller-manager.conf中的--cluster-cidr参数指定的网段一致

1
2
3
4
5
6
7
...
    ipPools:
    - blockSize: 26
      cidr: 10.244.0.0/16
      encapsulation: VXLANCrossSubnet
      natOutgoing: Enabled
...

修改完成后进行安装

1
kubectl apply -f /root/custom-resources.yaml

查看Calico的pod创建情况，待所有pod都处于Running状态后表示CNI部署完成

1
2
watch kubectl get pods -n calico-system
watch kubectl get pods -n calico-apiserver

环境测试验证

在任意一个master节点上执行以下命令创建一个nginx pod并暴露端口测试是否可以从外部正常访问

1
2
3
4
5
6
7
8
9
10
# 创建nginx deployment
kubectl create deployment web --image=nginx

# 暴露端口
kubectl expose deployment web --port=80 --type=NodePort

# 查看对应的访问端口
kubectl get service
NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)        AGE
web          NodePort    10.0.0.34    <none>        80:32163/TCP   61s

浏览器访问：http://<Node_IP>:32163如果能正常返回nginx欢迎页面，则表示环境一切正常。

说明
验证正常后记得清理测试资源哦~

1
2
kubectl delete service web
kubectl delete deployment web

部署CoreDNS

部署CoreDNS主要是为了给Kubernetes的Service提供DNS解析服务，使得程序可以通过Service的名称进行访问

  • DNS服务监视Kubernetes API，为每一个Service创建DNS记录用于域名解析。
  • ClusterIP A记录格式：<service-name>.<namespace-name>.svc.<domain_suffix>，示例：my-svc.my-namespace.svc.cluster.local

使用kubeadm方式部署的Kubernetes会自动安装CoreDNS，二进制部署方式则需要自行安装

从Github地址上下载coredns.yaml.base文件到任意master节点的/root/目录下，并重命名为coredns.yaml，然后参考下方标注修改其中的部分参数

  • __MACHINE_GENERATED_WARNING__替换为This is a file generated from the base underscore template file: coredns.yaml.base
  • __PILLAR__DNS__DOMAIN__或__DNS__DOMAIN__替换为cluster.local,若要使用非默认域名如koenli.net记得要与node节点上/opt/kubernetes/cfg/kubelet-config.yml文件中的clusterDomain参数保持一致，并要调整api-server证书中的hosts字段值并重新颁发证书
  • __PILLAR__DNS__MEMORY__LIMIT__或__DNS__MEMORY__LIMIT__替换为170Mi，此内存限制的值可根据实际环境资源进行调整
  • __PILLAR__DNS__SERVER__或__DNS__SERVER__替换为10.0.0.2，此IP地址需要与Node节点上/opt/kubernetes/cfg/kubelet-config.yml文件中配置的clusterDNS字段的IP一致

说明
官方提供的yaml文件中使用的镜像仓库在境外，国内无法访问。建议将其替换为国内阿里云的替代镜像仓库

官方镜像仓库 阿里云替代镜像仓库
registry.k8s.io/coredns/coredns registry.cn-hangzhou.aliyuncs.com/google_containers/coredns

以下为我替换后最终的文件内容

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
# This is a file generated from the base underscore template file: coredns.yaml.base

apiVersion: v1
kind: ServiceAccount
metadata:
  name: coredns
  namespace: kube-system
  labels:
      kubernetes.io/cluster-service: "true"
      addonmanager.kubernetes.io/mode: Reconcile
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
    addonmanager.kubernetes.io/mode: Reconcile
  name: system:coredns
rules:
- apiGroups:
  - ""
  resources:
  - endpoints
  - services
  - pods
  - namespaces
  verbs:
  - list
  - watch
- apiGroups:
  - discovery.k8s.io
  resources:
  - endpointslices
  verbs:
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  annotations:
    rbac.authorization.kubernetes.io/autoupdate: "true"
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
    addonmanager.kubernetes.io/mode: EnsureExists
  name: system:coredns
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:coredns
subjects:
- kind: ServiceAccount
  name: coredns
  namespace: kube-system
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: coredns
  namespace: kube-system
  labels:
      addonmanager.kubernetes.io/mode: EnsureExists
data:
  Corefile: |
    .:53 {
        errors
        health {
            lameduck 5s
        }
        ready
        kubernetes cluster.local in-addr.arpa ip6.arpa {
            pods insecure
            fallthrough in-addr.arpa ip6.arpa
            ttl 30
        }
        prometheus :9153
        forward . /etc/resolv.conf {
            max_concurrent 1000
        }
        cache 30
        loop
        reload
        loadbalance
    }
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: coredns
  namespace: kube-system
  labels:
    k8s-app: kube-dns
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: Reconcile
    kubernetes.io/name: "CoreDNS"
spec:
  # replicas: not specified here:
  # 1. In order to make Addon Manager do not reconcile this replicas parameter.
  # 2. Default is 1.
  # 3. Will be tuned in real time if DNS horizontal auto-scaling is turned on.
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
  selector:
    matchLabels:
      k8s-app: kube-dns
  template:
    metadata:
      labels:
        k8s-app: kube-dns
    spec:
      securityContext:
        seccompProfile:
          type: RuntimeDefault
      priorityClassName: system-cluster-critical
      serviceAccountName: coredns
      affinity:
        podAntiAffinity:
          preferredDuringSchedulingIgnoredDuringExecution:
          - weight: 100
            podAffinityTerm:
              labelSelector:
                matchExpressions:
                  - key: k8s-app
                    operator: In
                    values: ["kube-dns"]
              topologyKey: kubernetes.io/hostname
      tolerations:
        - key: "CriticalAddonsOnly"
          operator: "Exists"
      nodeSelector:
        kubernetes.io/os: linux
      containers:
      - name: coredns
        image: registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:v1.11.1
        imagePullPolicy: IfNotPresent
        resources:
          limits:
            memory: 170Mi
          requests:
            cpu: 100m
            memory: 70Mi
        args: [ "-conf", "/etc/coredns/Corefile" ]
        volumeMounts:
        - name: config-volume
          mountPath: /etc/coredns
          readOnly: true
        ports:
        - containerPort: 53
          name: dns
          protocol: UDP
        - containerPort: 53
          name: dns-tcp
          protocol: TCP
        - containerPort: 9153
          name: metrics
          protocol: TCP
        livenessProbe:
          httpGet:
            path: /health
            port: 8080
            scheme: HTTP
          initialDelaySeconds: 60
          timeoutSeconds: 5
          successThreshold: 1
          failureThreshold: 5
        readinessProbe:
          httpGet:
            path: /ready
            port: 8181
            scheme: HTTP
        securityContext:
          allowPrivilegeEscalation: false
          capabilities:
            add:
            - NET_BIND_SERVICE
            drop:
            - ALL
          readOnlyRootFilesystem: true
      dnsPolicy: Default
      volumes:
        - name: config-volume
          configMap:
            name: coredns
            items:
            - key: Corefile
              path: Corefile
---
apiVersion: v1
kind: Service
metadata:
  name: kube-dns
  namespace: kube-system
  annotations:
    prometheus.io/port: "9153"
    prometheus.io/scrape: "true"
  labels:
    k8s-app: kube-dns
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: Reconcile
    kubernetes.io/name: "CoreDNS"
spec:
  selector:
    k8s-app: kube-dns
  clusterIP: 10.0.0.2
  ports:
  - name: dns
    port: 53
    protocol: UDP
  - name: dns-tcp
    port: 53
    protocol: TCP
  - name: metrics
    port: 9153
    protocol: TCP

执行以下命令进行安装

1
kubectl apply -f /root/coredns.yaml

查看CoreDNS的pod创建情况，待所有Pod均为Running状态后表示部署完成

1
watch kubectl get pod -n kube-system

在任意master节点上执行以下命令创建一个busybox容器，在容器中ping service的名称看是否可以正常解析出IP地址，如果可以则说明DNS服务部署成功。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
cat > /root/bs.yaml << EOF
apiVersion: v1
kind: Pod
metadata:
    name: busybox
    namespace: default
spec:
    containers:
      - image: busybox:1.28.4
        command:
          - sleep
          - "3600"
        imagePullPolicy: IfNotPresent
        name: busybox
    restartPolicy: Always
EOF

kubectl apply -f /root/bs.yaml
watch kubectl get pods

# 待pod处于Running状态后执行以下命令进入容器中
kubectl exec -ti busybox sh

# 在容器中执行以下命令如果出现类似输出则说明解析正常
/ # nslookup kubernetes
Server:    10.0.0.2
Address 1: 10.0.0.2 kube-dns.kube-system.svc.cluster.local

Name:      kubernetes
Address 1: 10.0.0.1 kubernetes.default.svc.cluster.local
/ # exit

# 删除测试容器
kubectl delete -f /root/bs.yaml

部署Kubernetes Dashboard

说明
Kubernetes-Dashboard v7.0.0版本之后只支持通过Helm进行安装，具体安装哪个版本根据其与Kubernetes版本兼容情况选择一个版本安装即可，Helm的安装请参考后面的安装Helm章节

v7.0.0版本及之后

在任意一台master节点上执行以下命令安装

1
2
helm repo add kubernetes-dashboard https://kubernetes.github.io/dashboard/
helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard

说明
如果使用默认参数安装kubernetes-dashboard-kong出现8444端口占用异常，可使用以下命令安装，在安装时关闭kong.tls功能

1
helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard --set kong.admin.tls.enabled=false

查看Kubernetes Dashboard的pod创建情况，待所有pod都处于Running状态后再继续下面的步骤

1
watch kubectl get pods -n kubernetes-dashboard

执行kubectl edit svc kubernetes-dashboard-kong-proxy -n kubernetes-dashboard修改Service的类型为NodePort并设置nodePort端口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
- IPv4
ipFamilyPolicy: SingleStack
ports:
- name: kong-proxy-tls
  nodePort: 30001    # 设置nodePort端口，可自定义
  port: 443
  protocol: TCP
  targetPort: 8443
selector:
  app.kubernetes.io/component: app
  app.kubernetes.io/instance: kubernetes-dashboard
  app.kubernetes.io/name: kong
sessionAffinity: None
type: NodePort    # 修改Service类型为NodePort

创建service account并绑定默认cluster-admin管理员集群角色

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# 创建授权的yaml文件
cat > /root/dashboard-adminuser.yaml << EOF
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard
EOF

# 执行授权
kubectl apply -f /root/dashboard-adminuser.yaml

获取登录token

1
kubectl create token admin-user -n kubernetes-dashboard

使用上面输出的token登录Kubernetes Dashboard(https://<NODE_IP>:30001)。

v7.0.0版本之前

在任意一台master节点上下载Kubernetes Dashboard的yaml文件到/root目录下

说明
本文以安装v2.2.0版本为例，实际安装时请到Github地址获取对应版本的yaml文件下载地址

1
2
cd /root/
wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.2.0/aio/deploy/recommended.yaml

编辑recommended.yaml文件，找到kubernetes-dashboard这个Service的部分，设置其type为NodePort，nodePort为30001（可自定义）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
...
kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  type: NodePort
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30001
  selector:
    k8s-app: kubernetes-dashboard
...

修改完成后，执行以下命令部署Kubernetes Dashboard

1
kubectl apply -f /root/recommended.yaml

查看Kubernetes Dashboard的pod创建情况，待所有pod都处于Running状态后再继续下面的步骤

1
watch kubectl get pods -n kubernetes-dashboard

创建service account并绑定默认cluster-admin管理员集群角色

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# 创建授权的yaml文件
cat > /root/dashboard-adminuser.yaml << EOF
apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard
EOF

# 执行授权
kubectl apply -f /root/dashboard-adminuser.yaml

获取登录token

1
kubectl -n kubernetes-dashboard describe secret $(kubectl -n kubernetes-dashboard get secret | grep admin-user | awk '{print $1}')

使用上面输出的token登录Kubernetes Dashboard(https://<NODE_IP>:30001)。

说明
协议要用HTTPS

说明
如果在Chrome浏览器中访问Kubernetes Dashboard没有”继续前往x.x.x.x（不安全）”的选项，可参考下面的步骤进行处理

1.在刚执行命令部署Kubernetes Dashboard的master节点上执行以下命令删除默认的secret，并用自签证书创建新的secret（注意修改自签证书的路径是否与实际环境一致）

1
2
kubectl delete secret kubernetes-dashboard-certs -n kubernetes-dashboard
kubectl create secret generic kubernetes-dashboard-certs --from-file=/opt/kubernetes/ssl/apiserver-key.pem --from-file=/opt/kubernetes/ssl/apiserver.pem -n kubernetes-dashboard

2.修改/root/recommended.yaml文件，在args下面指定证书文件和Key文件（搜索auto-generate-certificates即可跳转到对应位置）

1
2
3
4
5
args:
  # PLATFORM-SPECIFIC ARGS HERE
  - --auto-generate-certificates
  - --tls-key-file=apiserver-key.pem
  - --tls-cert-file=apiserver.pem

3.重新应用recommended.yaml

1
kubectl apply -f /root/recommended.yaml

4.确认Kubernetes Dashboard的pod都处于Running状态

1
watch kubectl get pods -n kubernetes-dashboard

5.重新访问https://<NODE_IP>:30001

到目前为止一套3Master+3个Node的高可用Kubernetes集群全部搭建完成。如果还需要再配置kubectl命令自动补全、安装ingress-nginx、安装Helm可继续参考后续章节。

配置kubectl命令自动补全

在所有master节点上执行以下操作

1
2
3
4
5
6
7
8
9
# 安装bash-completion
yum install bash-completion -y
source /usr/share/bash-completion/bash_completion

# 在/etc/profile文件末尾添加内容source <(kubectl completion bash)
sed -i '$a\source <(kubectl completion bash)' /etc/profile

# 使配置生效
source /etc/profile

安装ingress-nginx

访问Github地址，切换到所需版本，找到deploy/static/provider/baremetal/deploy.yaml或者deploy/static/mandatory.yaml资源清单文件，下载并上传到任意一台master节点的/root目录，重命名为ingress.yaml（也可直接将文件内容复制然后在机器上新建文件粘贴，保存为ingress.yaml）

说明
本文以1.10.0为例

编辑ingress.yaml文件，在Deployment.spec.template.spec中设置启用hostNetwork并添加Service相关配置

说明
官方提供的yaml文件中使用的3个镜像仓库（2个是相同的）在境外，国内无法访问。建议将其替换为国内的替代镜像仓库

官方镜像仓库 国内替代镜像仓库
registry.k8s.io/ingress-nginx/controller 1.registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller
2.dyrnq/ingress-nginx-controller
registry.k8s.io/ingress-nginx/kube-webhook-certgen 1.registry.cn-hangzhou.aliyuncs.com/google_containers/kube-webhook-certgen
2.dyrnq/kube-webhook-certgen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
...
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app.kubernetes.io/component: controller
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/part-of: ingress-nginx
    app.kubernetes.io/version: 1.10.0
  name: ingress-nginx-controller
  namespace: ingress-nginx
spec:
  minReadySeconds: 0
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app.kubernetes.io/component: controller
      app.kubernetes.io/instance: ingress-nginx
      app.kubernetes.io/name: ingress-nginx
  strategy:
    rollingUpdate:
      maxUnavailable: 1
    type: RollingUpdate
  template:
    metadata:
      labels:
        app.kubernetes.io/component: controller
        app.kubernetes.io/instance: ingress-nginx
        app.kubernetes.io/name: ingress-nginx
        app.kubernetes.io/part-of: ingress-nginx
        app.kubernetes.io/version: 1.10.0
    spec:
      hostNetwork: true    # 添加此行启用hostNetwork
      containers:
      - args:
        - /nginx-ingress-controller
        - --election-id=ingress-nginx-leader
        - --controller-class=k8s.io/ingress-nginx
...

# 在文件末尾添加以下配置
---
apiVersion: v1
kind: Service
metadata:
  name: ingress-nginx
  namespace: ingress-nginx
spec:
  type: ClusterIP
  ports:
  - name: http
    port: 80
    targetPort: 80
    protocol: TCP
  - name: https
    port: 443
    targetPort: 443
    protocol: TCP
  selector:
    app.kubernetes.io/name: ingress-nginx

执行以下命令安装ingress-nginx

1
2
cd /root/
kubectl apply -f ingress.yaml

确认ingress-nginx的pod创建情况，待所有pod都处于Completed或Running状态后表示ingress-nginx部署完成

1
watch kubectl get pods -n ingress-nginx

验证ingress-nginx

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 创建nginx deployment和services
kubectl create deployment web --image=nginx
kubectl expose deployment web --port=80

# 创建ingress
kubectl delete -A ValidatingWebhookConfiguration ingress-nginx-admission
kubectl create ingress web --class=nginx \
  --rule="test.koenli.com/*=web:80"

# 获取ingress-nginx-controller pod所在node节点IP
kubectl get pod -o wide -n ingress-nginx | grep ingress-nginx-controller

# 测试通过自定义域名访问，能正常返回Nginx欢迎页面代表正常。其中10.211.55.8需要替换成运行ingress-nginx-controller pod的node节点IP地址。
curl --resolve test.koenli.com:80:10.211.55.8 http://test.koenli.com

说明
验证正常后记得清理测试资源哦~

1
2
3
kubectl delete ingress web
kubectl delete service web
kubectl delete deployment web

安装Helm

说明
Helm目前存在Helm2与Helm3两个大版本，两个版本互不兼容，根据Helm与Kubernetes版本兼容情况结合实际业务需求安装其中一个版本即可

Helm2

下载所需版本的Helm安装包（以2.17.0版本为例），上传到所有的master节点的/root/helm目录下(如果没有此目录需先创建)，执行以下命令安装Helm客户端

1
2
3
4
cd /root/helm/
tar zxf helm-v2.17.0-linux-amd64.tar.gz
cd linux-amd64/
cp -a helm  /usr/local/bin/

创建Tiller授权清单并应用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
cat > /root/helm/tiller-rbac.yaml << EOF
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: tiller
  namespace: kube-system

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: tiller-cluster-rule
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
  - kind: ServiceAccount
    name: tiller
    namespace: kube-system
EOF

kubectl apply -f /root/helm/tiller-rbac.yaml

在其中一台master执行以下命令初始化Helm服务端

1
helm init --service-account tiller --skip-refresh

使用命令查看Tiller的pod

1
kubectl get pods -n kube-system  |grep tiller

待Running后执行helm version，如果出现如下输出说明Helm的客户端和服务端安装完成。

1
2
Client: &version.Version{SemVer:"v2.17.0", GitCommit:"a690bad98af45b015bd3da1a41f6218b1a451dbe", GitTreeState:"clean"}
Server: &version.Version{SemVer:"v2.17.0", GitCommit:"a690bad98af45b015bd3da1a41f6218b1a451dbe", GitTreeState:"clean"}

说明
如果STATUS为ImagePullBackOff状态，说明拉取镜像失败，可尝试执行kubectl edit pods tiller-deploy-xxxxxxxx -n kube-system编辑Tiller的deployment，更换所使用的镜像为sapcc/tiller:[tag]，此镜像为Mirror of https://gcr.io/kubernetes-helm/tiller/

1
2
3
4
...
#         image: gcr.io/kubernetes-helm/tiller:v2.17.0
         image: sapcc/tiller:v2.17.0
...

保存退出后执行以下命令查看Tiller的pod，待Running后执行helm version确认Helm是否安装完成。

1
kubectl get pods -n kube-system  |grep tiller

说明
如果执行helm version出现类似如下报错

1
2
Client: &version.Version{SemVer:"v2.17.0", GitCommit:"a690bad98af45b015bd3da1a41f6218b1a451dbe", GitTreeState:"clean"}
E1213 15:58:40.605638   10274 portforward.go:400] an error occurred forwarding 34583 -> 44134: error forwarding port 44134 to pod 1e92153b279110f9464193c4ea7d6314ac69e70ce60e7319df9443e379b52ed4, uid : unable to do port forwarding: socat not found

解决方法
在所有node节点上安装socat

1
yum install socat -y

Helm3

下载所需版本的Helm安装包（以3.14.4版本为例），上传到所有的master节点的/root/helm目录下(如果没有此目录需先创建)，执行以下命令安装Helm并验证

1
2
3
4
5
6
7
8
# 安装
cd /root/helm/
tar zxf helm-v3.14.4-linux-amd64.tar.gz
cd linux-amd64/
cp -a helm  /usr/local/bin/

# 验证
helm version

常见问题处理

问题一

问题现象

部署Calico网络的时候Pod一直处于Pending状态，查看Pod的Event没有任何信息，于是查看Node节点上的/var/log/message日志，存在以下错误信息

1
2
3
4
5
Apr 16 09:28:38 easyk8s1 kube-scheduler: E0416 09:28:38.406230     529 reflector.go:147] vendor/k8s.io/client-go/informers/factory.go:159: Failed to watch *v1.Pod: failed to list *v1.Pod: pods is forbidden: User "system:anonymous" cannot list resource "pods" in API group "" at the cluster scope
Apr 16 09:28:59 easyk8s1 kube-scheduler: E0416 09:28:59.968506     529 reflector.go:147] vendor/k8s.io/client-go/informers/factory.go:159: Failed to watch *v1.CSIDriver: failed to list *v1.CSIDriver: csidrivers.storage.k8s.io is forbidden: User "system:anonymous" cannot list resource "csidrivers" in API group "storage.k8s.io" at the cluster scope
Apr 16 09:29:02 easyk8s1 kube-scheduler: E0416 09:29:02.490493     529 reflector.go:147] vendor/k8s.io/client-go/informers/factory.go:159: Failed to watch *v1.ReplicationController: failed to list *v1.ReplicationController: replicationcontrollers is forbidden: User "system:anonymous" cannot list resource "replicationcontrollers" in API group "" at the cluster scope
Apr 16 09:29:03 easyk8s1 kube-scheduler: E0416 09:29:03.649892     529 reflector.go:147] vendor/k8s.io/client-go/informers/factory.go:159: Failed to watch *v1.Node: failed to list *v1.Node: nodes is forbidden: User "system:anonymous" cannot list resource "nodes" in API group "" at the cluster scope
Apr 16 09:29:08 easyk8s1 kube-scheduler: W0416 09:29:08.086045     529 reflector.go:539] vendor/k8s.io/client-go/informers/factory.go:159: failed to list *v1.StatefulSet: statefulsets.apps is forbidden: User "system:anonymous" cannot list resource "statefulsets" in API group "apps" at the cluster scope

解决方法

给匿名用户授权

1
kubectl create clusterrolebinding system:anonymous --clusterrole=cluster-admin --user=system:anonymous

问题二

问题现象

部署Calico网络的时候Pod无法正常Running，查看Pod的Event发现如下错误信息：

1
Warning  FailedCreatePodSandBox  40s (x6 over 4m29s)  kubelet            Failed to create pod sandbox: rpc error: code = Unknown desc = failed pulling image "registry.k8s.io/pause:3.9": Error response from daemon: Head "https://us-west2-docker.pkg.dev/v2/k8s-artifacts-prod/images/pause/manifests/3.9": dial tcp 173.194.174.82:443: i/o timeout

原因分析

由Event日志可知，拉取registry.k8s.io/pause:3.9镜像失败了，但是在/opt/kubernetes/cfg/kubelet.conf配置文件中已经明确指定了--pod-infra-container-image参数指定使用registry.aliyuncs.com/google_containers/pause:${VERSION}镜像仓库的镜像，为何还是从registry.k8s.io拉取呢？查阅相关资料，发现--pod-infra-container-image参数在新版本中已弃用，将在未来版本中删除，pause镜像信息将从CRI（例如cri-dockerd）中获取，所以使用cri-dockerd时，还需要在其服务管理文件中指定--pod-infra-container-image参数，否则还是默认从k8s.gcr.io或registry.k8s.io拉取

解决方法

编辑/usr/lib/systemd/system/cri-docker.service文件，在ExecStart=/usr/bin/cri-dockerd最后添加--pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.9参数指定pause镜像的地址

说明
具体的pause镜像版本根据Event日志中的错误信息决定

1
2
3
4
5
6
7
...
[Service]
Type=notify
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd:// --pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.9
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
...

重启cri-dockerd

1
2
3
4
5
systemctl daemon-reload
systemctl restart cri-docker.socket
systemctl restart cri-docker.service
systemctl status cri-docker.socket
systemctl status cri-docker.service

参考文档
