如何制作OpenStack Windows镜像

在上一篇文章如何制作OpenStack Linux镜像中我们以CentOS7.9为例，介绍了手动制作OpenStack Linux镜像的详细步骤，本文我们将继续以制作Windows Server 2012 R2数据中心版镜像为例，介绍手动制作OpenStack Windows镜像的详细步骤。

手动制作OpenStack Windows镜像

---

下载镜像

访问I Tell You，在左侧单击“操作系统”，选择“Windows Server 2012 R2 with Update”，根据所需的语言和版本下载官方原版镜像并上传到/tvm下。

下载virtio驱动

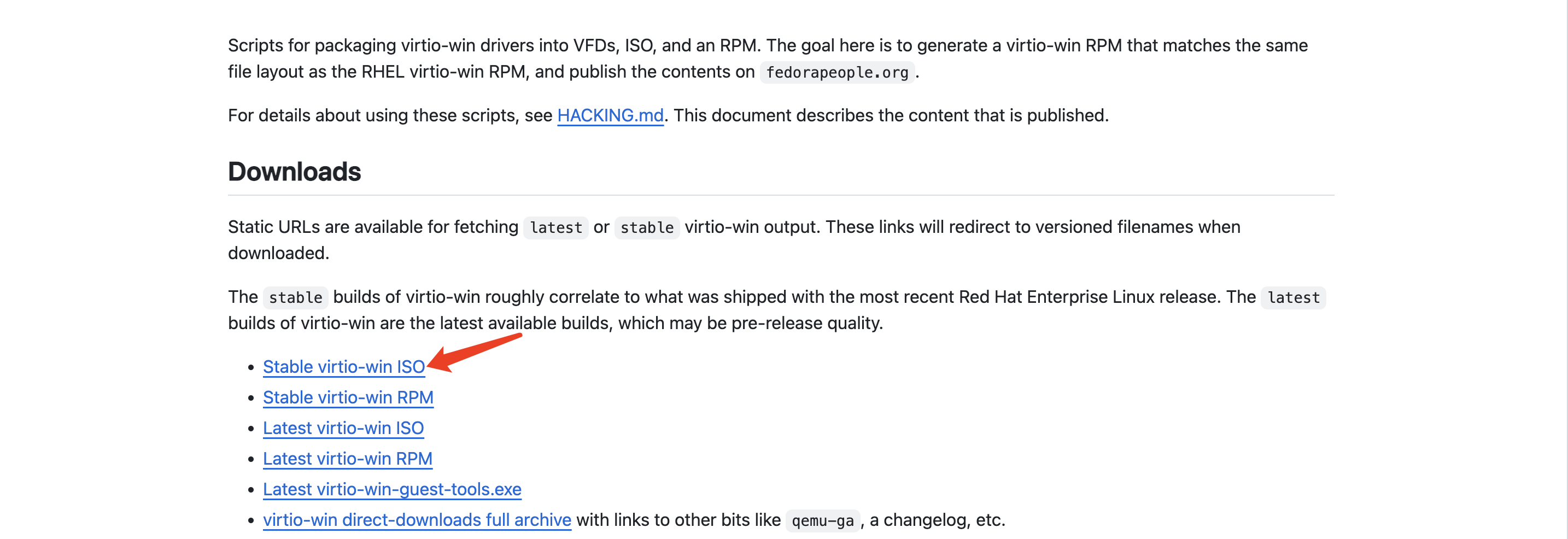

访问virtio官方下载地址，下载稳定版virtio驱动并上传到/tvm下。

创建虚拟机

首先创建一个raw格式镜像文件，作为虚拟机的系统盘，大小50G。

说明
镜像文件大小可根据实际情况自行调整，本文以50G为例

cd /tvm/
qemu-img create -f raw Windows2012_R2_Datacenter.raw 50G

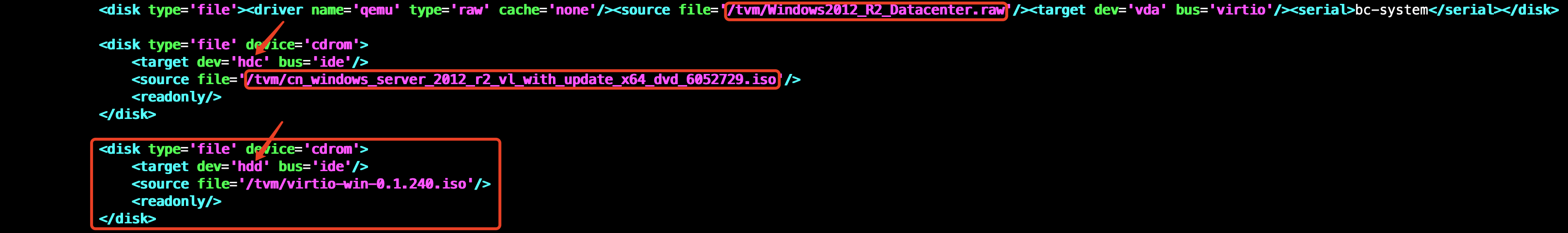

修改/tvm/templates.xml，在下图红色方框处指定虚拟机镜像文件绝对路径和ISO文件绝对路径，同时新增一个cdrom设备，将virtio驱动的ISO镜像也挂载到虚拟机中。

启动虚拟机

cd /tvm/
virsh create templates.xml

启动完成后，使用vnc client连接到虚拟机控制台。

安装OS

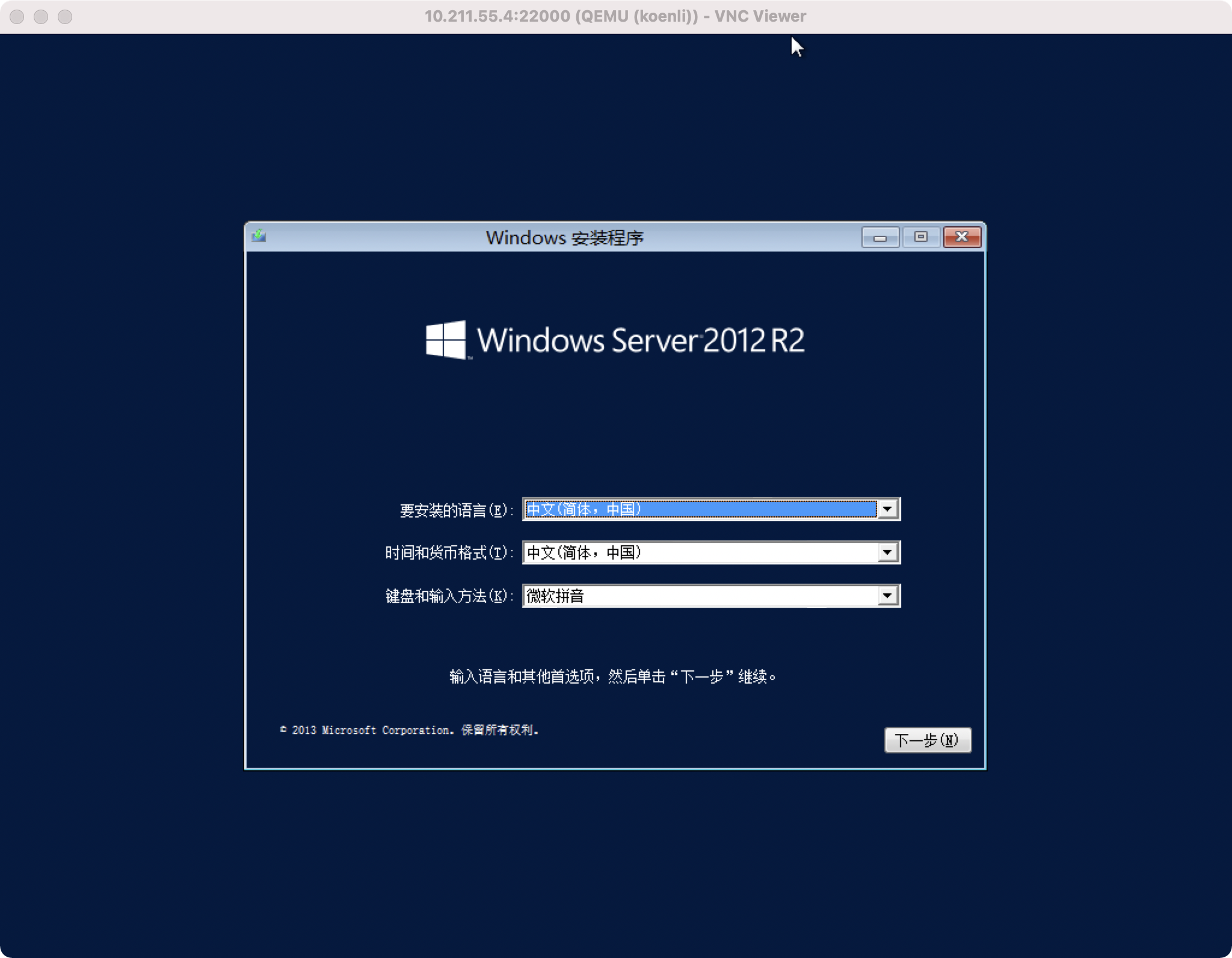

进入虚拟机控制台可以看到虚拟机正在加载文件，加载完成后选择语言，单击“下一步”，接着单击“现在安装”

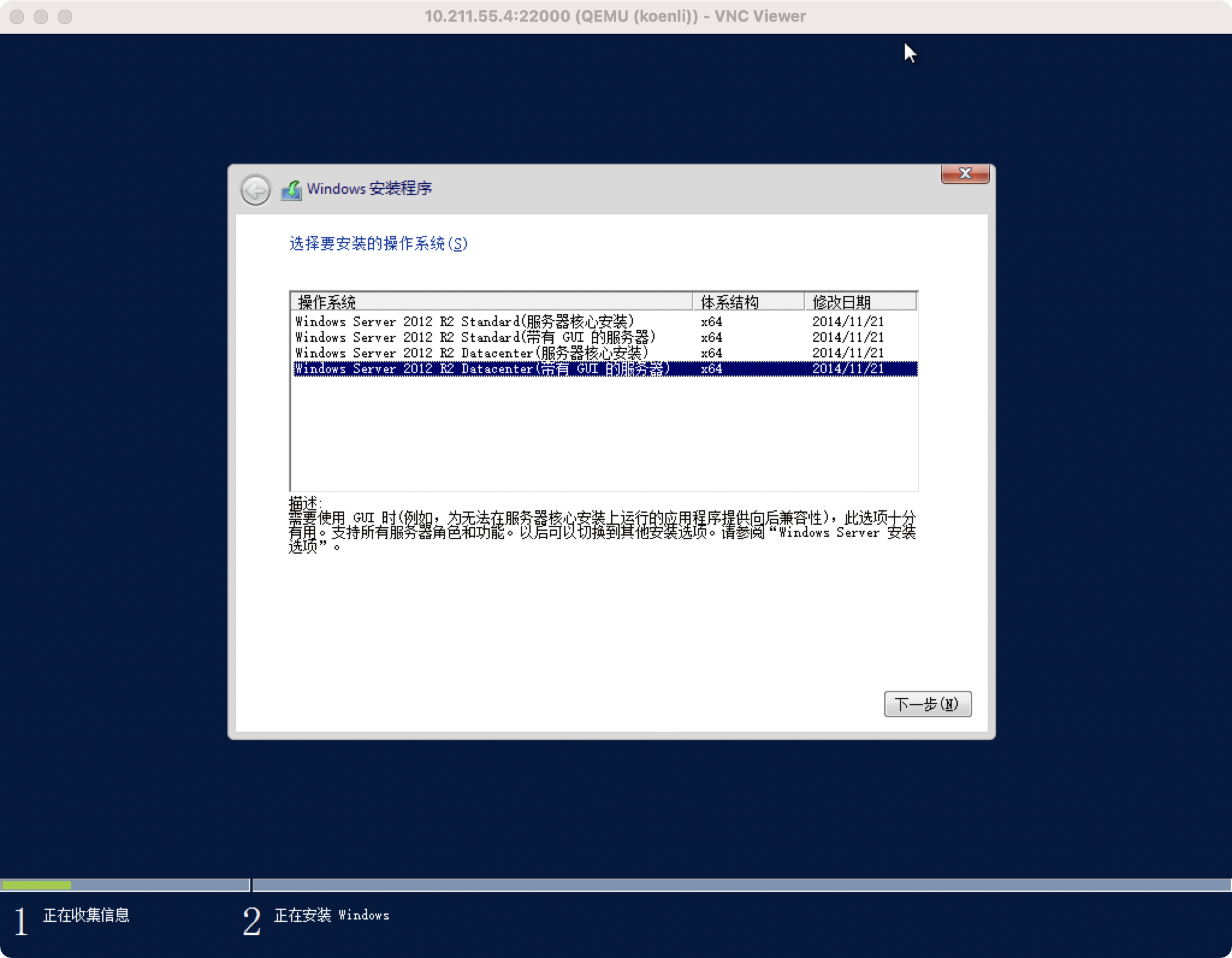

待安装程序启动后，选择要安装的操作系统“Windows Server 2012 R2 Datacenter(带有 GUI 的服务器)”，然后单击“下一步”

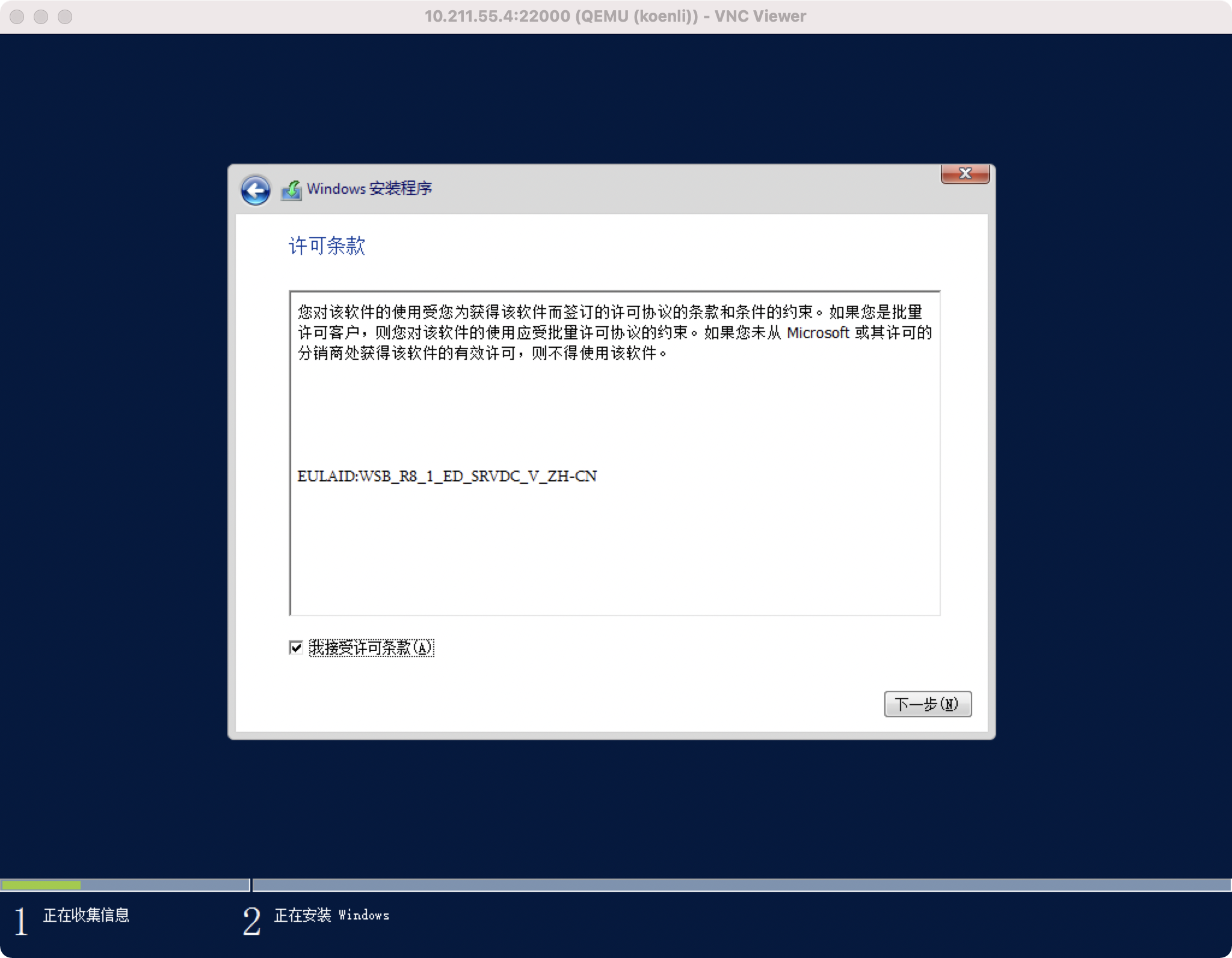

勾选“我接受许可条款(A)”，单击“下一步”

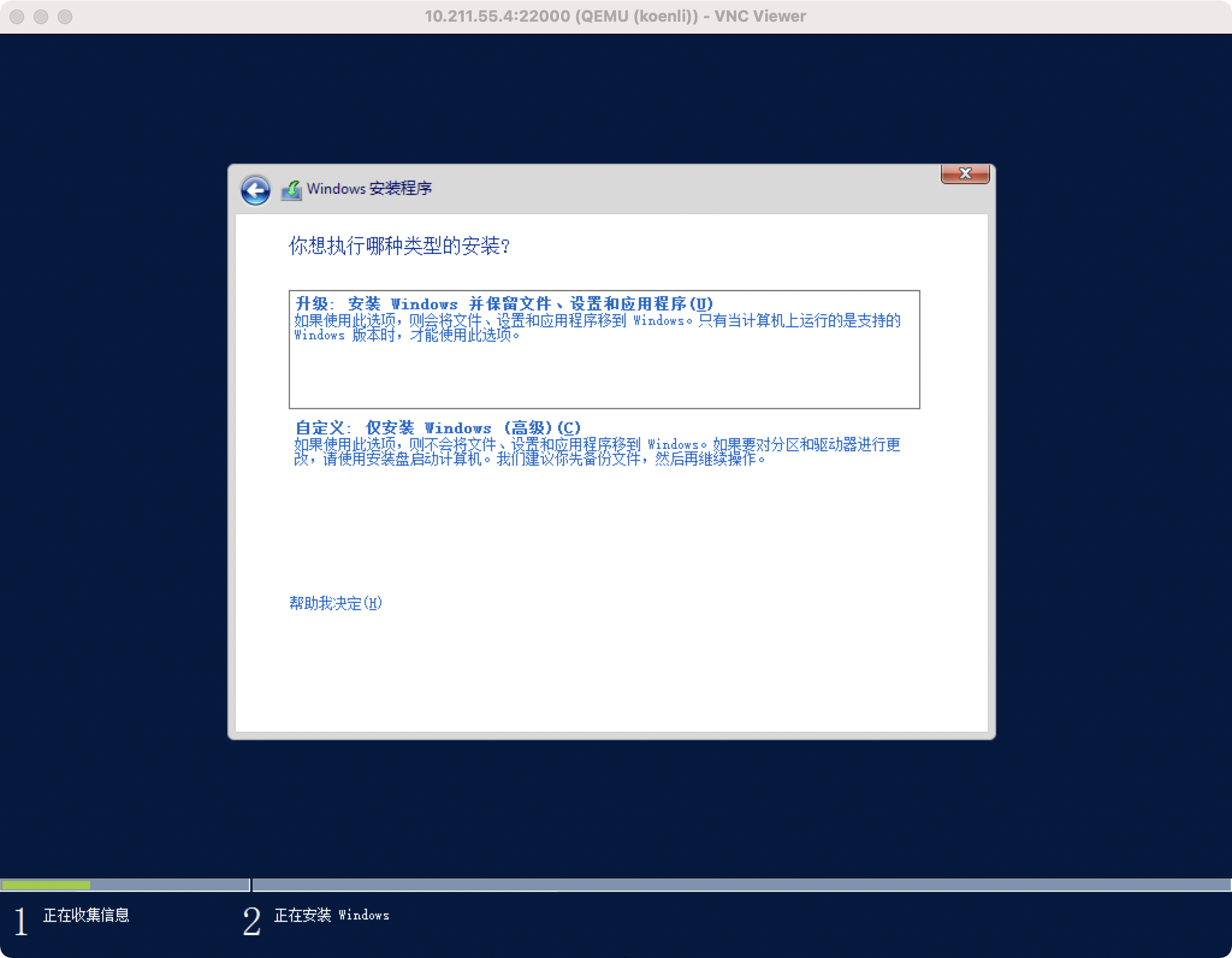

选择“自定义：仅安装 Windows(高级)(C)”

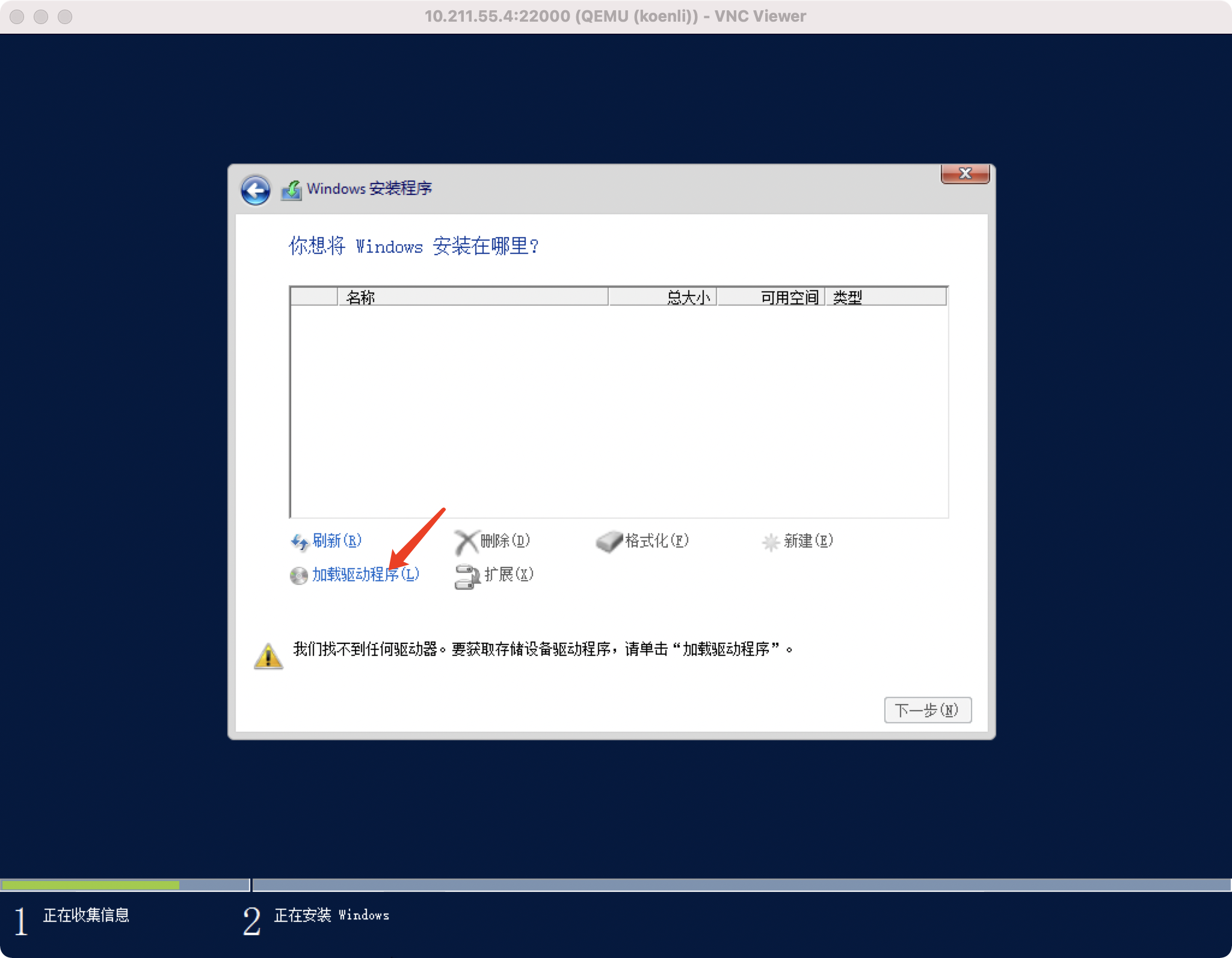

单击“加载驱动程序(L)”

说明
此时提示说“未找到任何驱动器。要获取存储设备驱动程序，请单击“加载驱动程序””。因为在KVM中，Windows虚拟机默认Disk使用的是Qemu IDE硬盘，默认网卡是100M网卡，为了使KVM主机在相同的配置下有更好的效率，我们在XML文件中设置了bus='virtio'，使硬盘工作在SCSI模式，但因缺少virtio驱动，识别不到硬盘，所以我们需要用刚挂载的virtio驱动的ISO文件安装相应的virtio驱动。

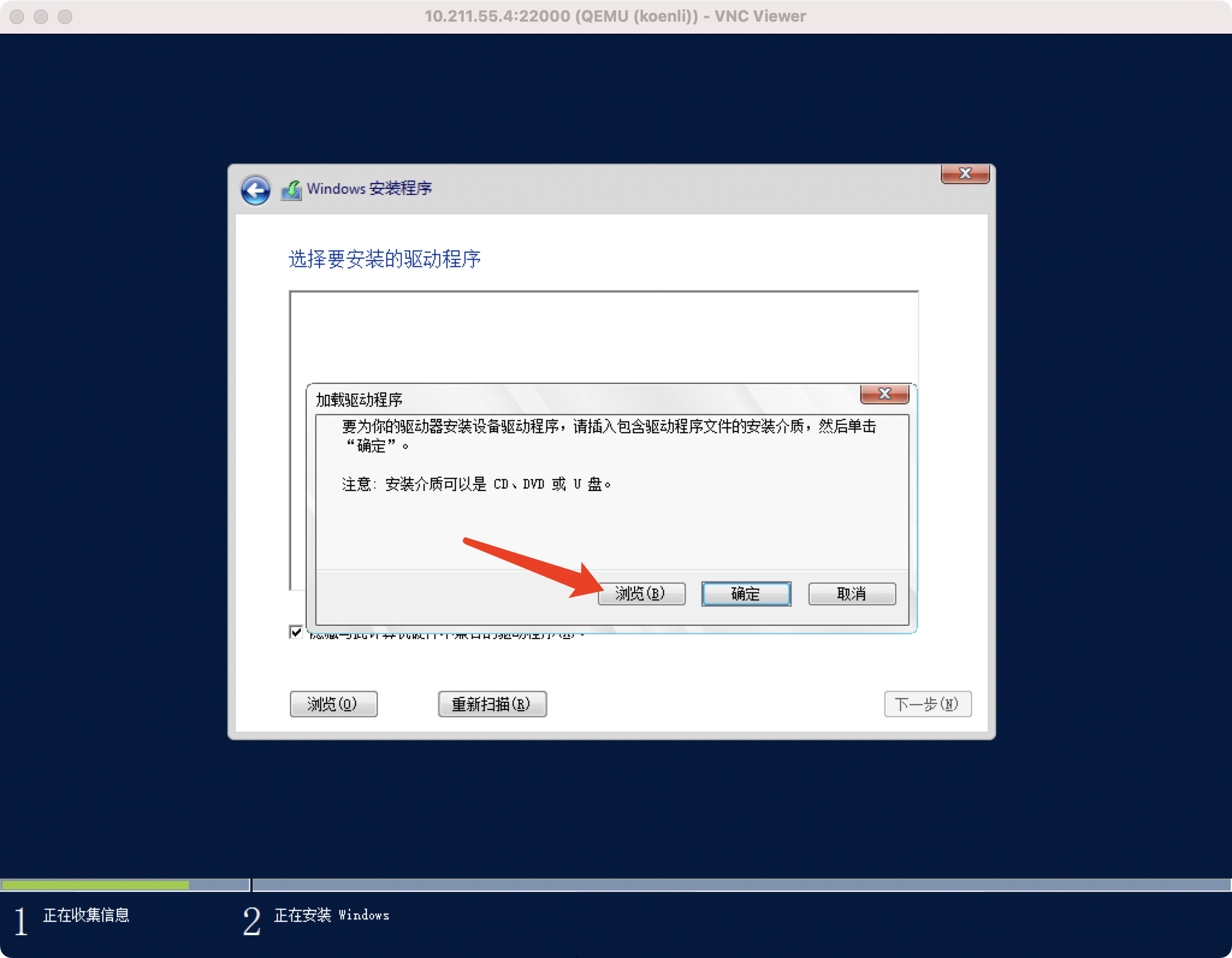

单击“浏览”

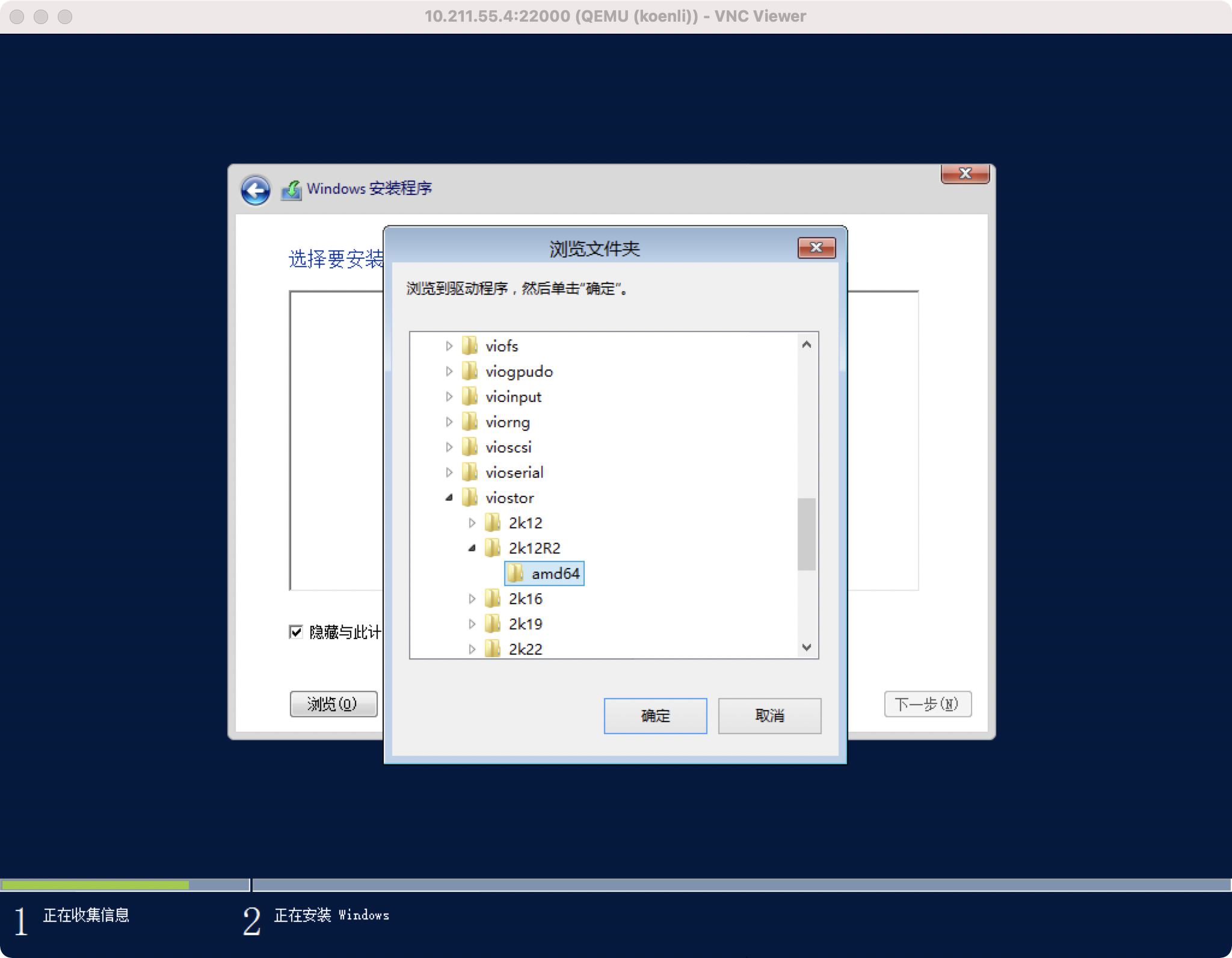

选择virtio驱动器的viostor/2k12R2/amd64目录，单击“确定”。

说明
2k12R2代表Windows Server 2012 R2，如果安装的为其他操作系统版本，请自行选择对应的目录。

说明
如果按照操作系统版本选择对应目录扫描后提示“找不到签名的设备驱动程序。请确保安装介质包含正确的驱动程序，然后单击“确定”。”，可以直接使用更新版本的操作系统目录扫描试试，只要驱动兼容即可使用。

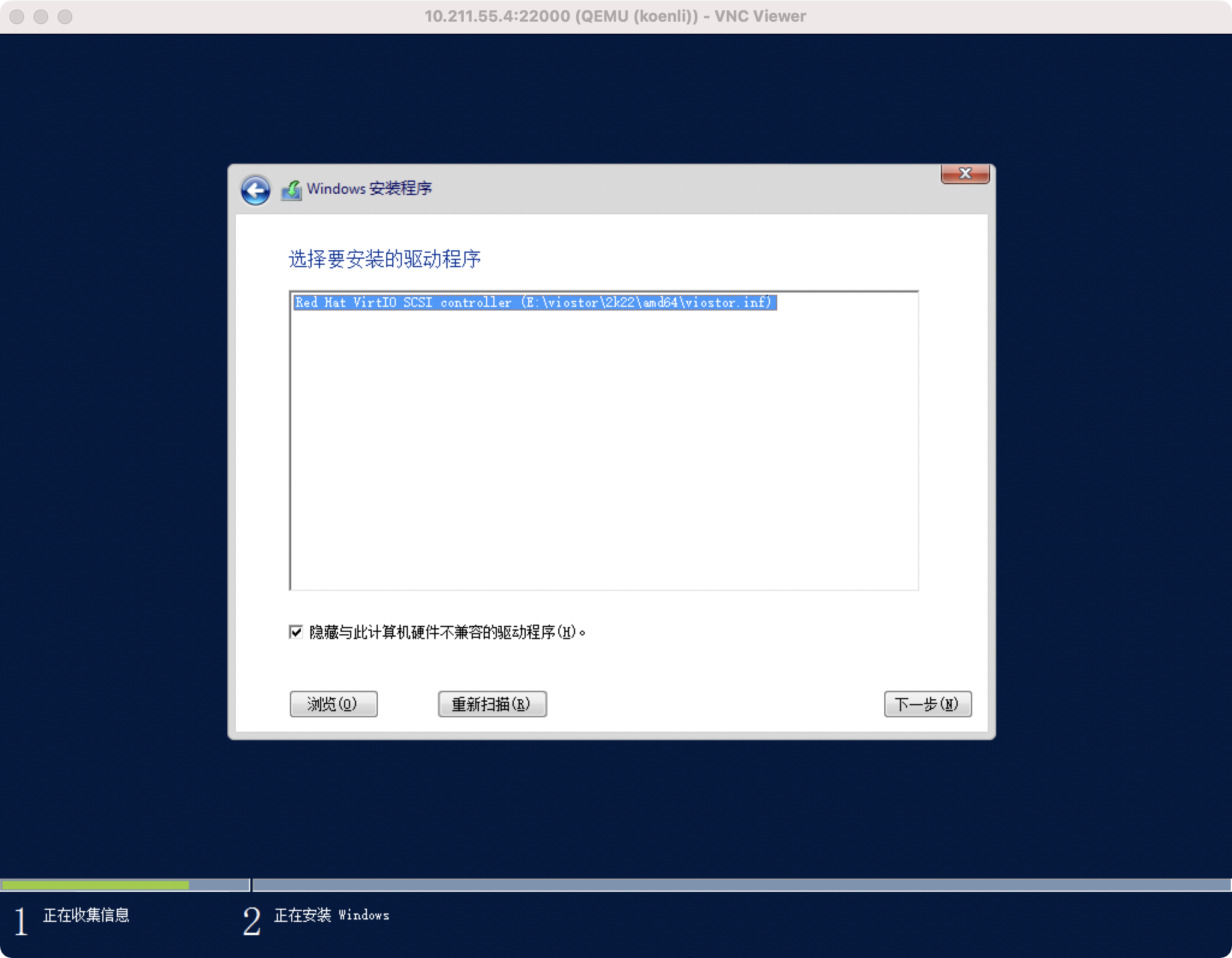

扫描出来可用的SCSI驱动后，单击“下一步”

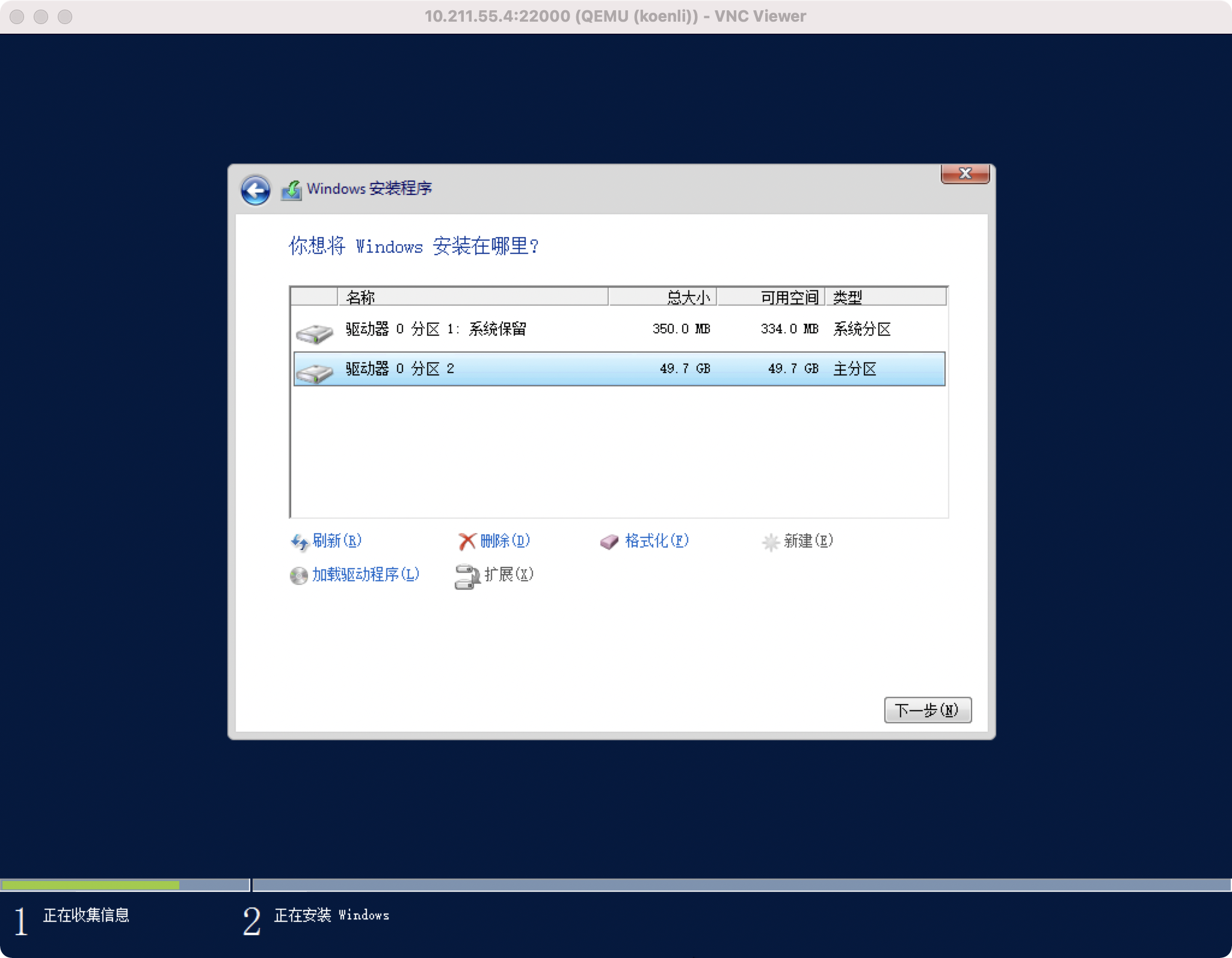

单击“新建(E)”进行磁盘分区，将所有的磁盘空间划分到C盘，最后单击“下一步”

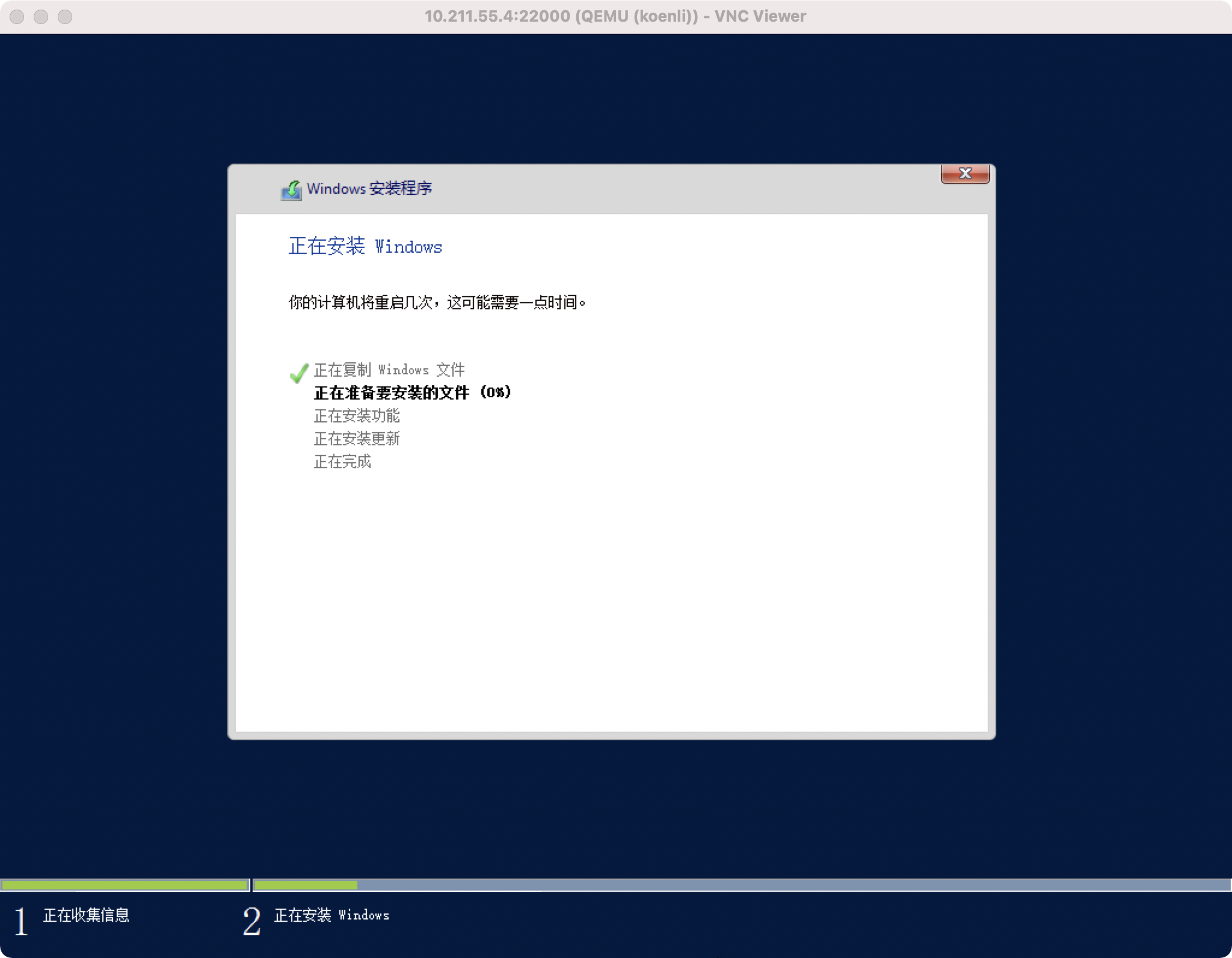

等待安装完成…

配置OS

安装网卡驱动、VirtIO Balloon Driver和VirtIO Serial Driver

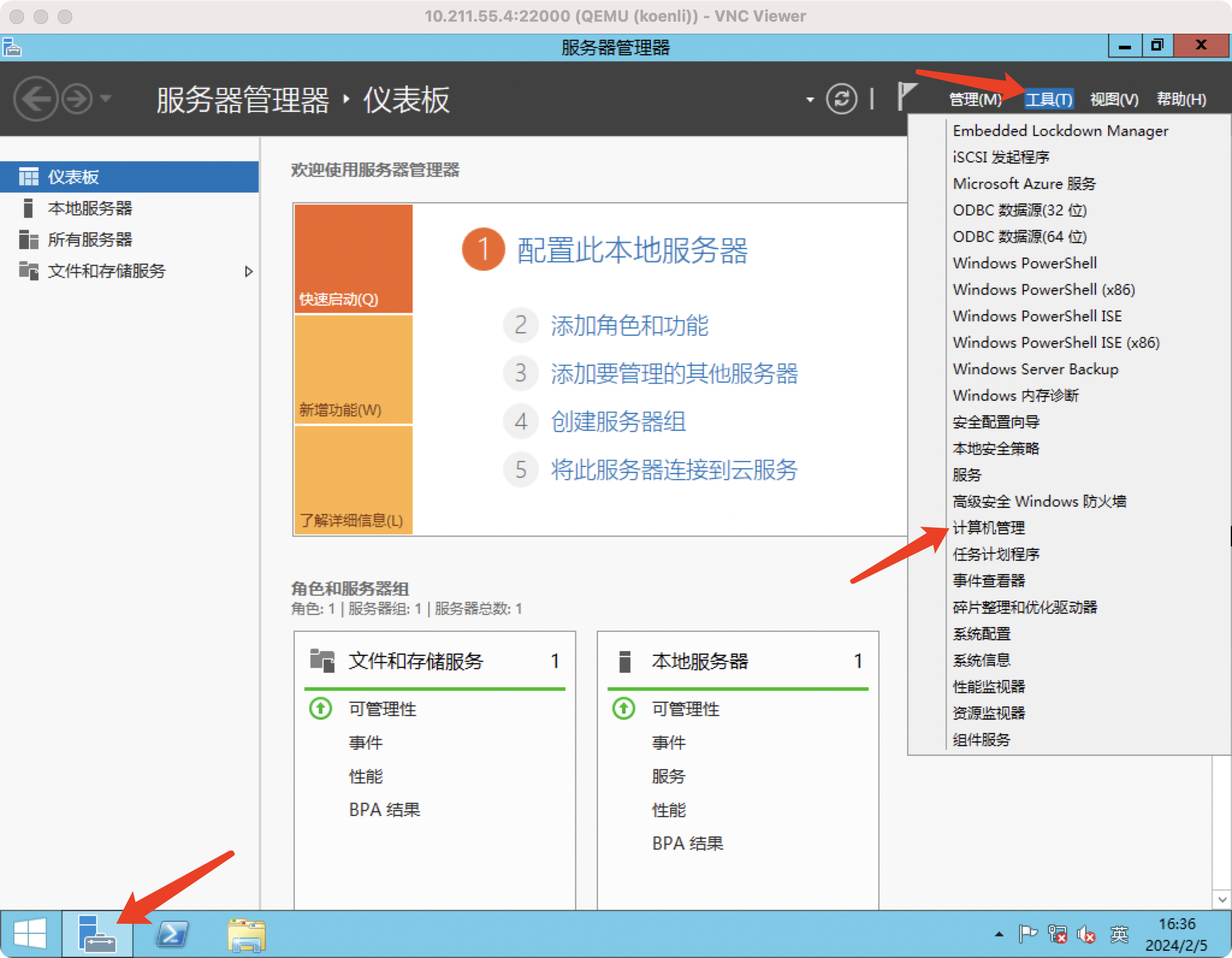

打开“服务器管理器”，单击右上角“工具”，选择“计算机管理”打开计算机管理

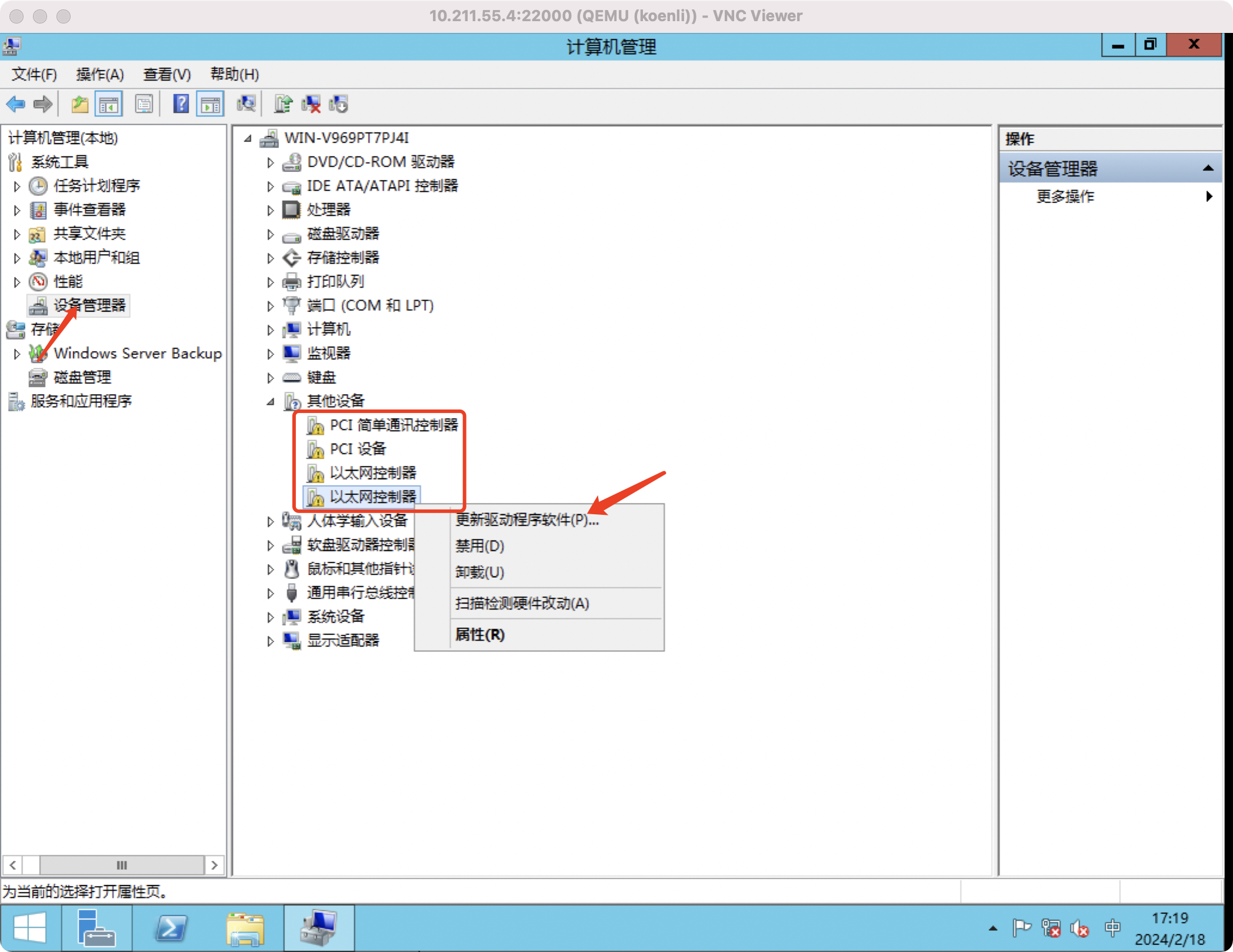

单击左侧“设备管理器”可以看到有2个以太网控制器、1个PCI设备和1个PCI简单通讯控制器显示有一个黄色感叹号，任选其一右键单击，选择”更新驱动程序软件(P)...“

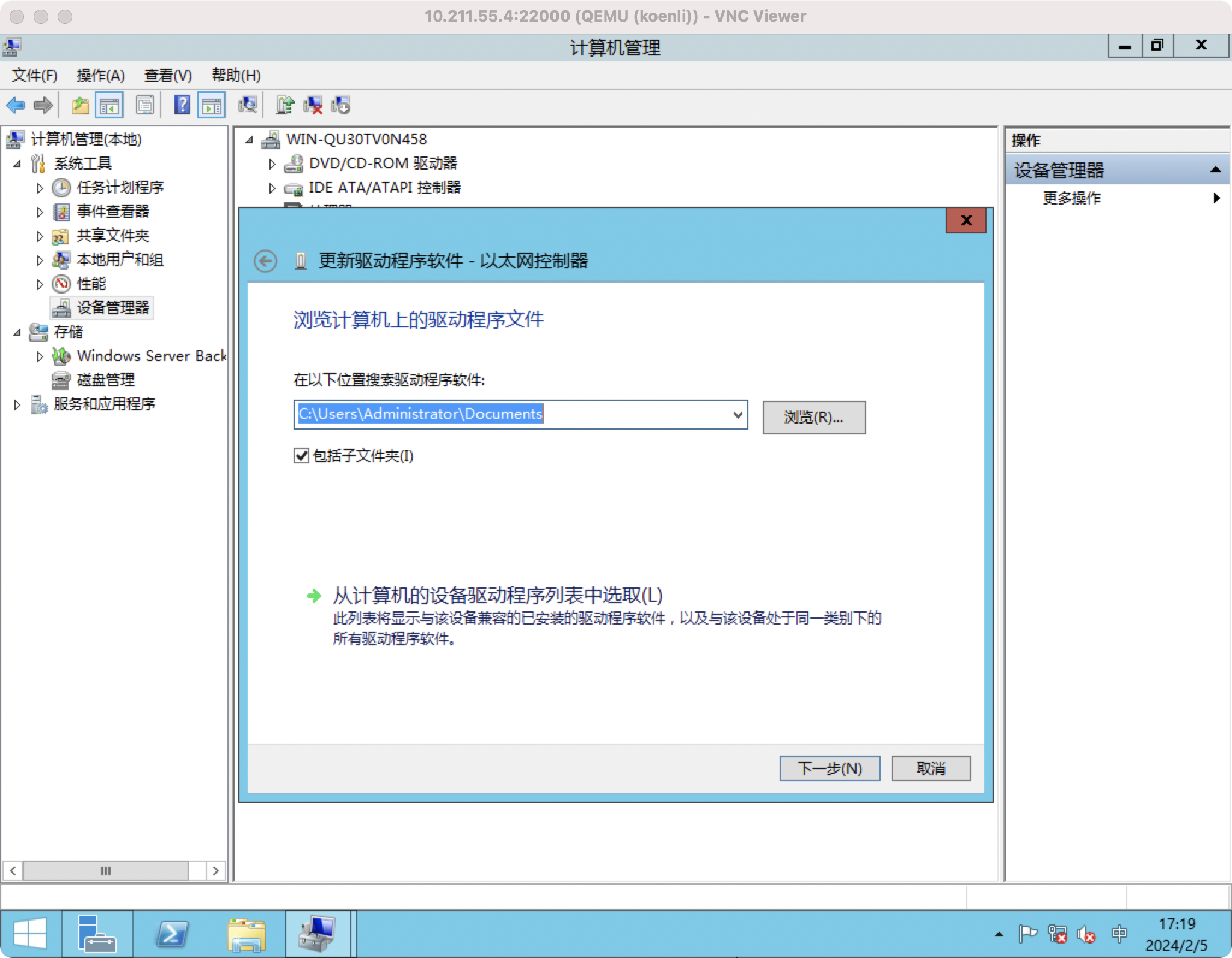

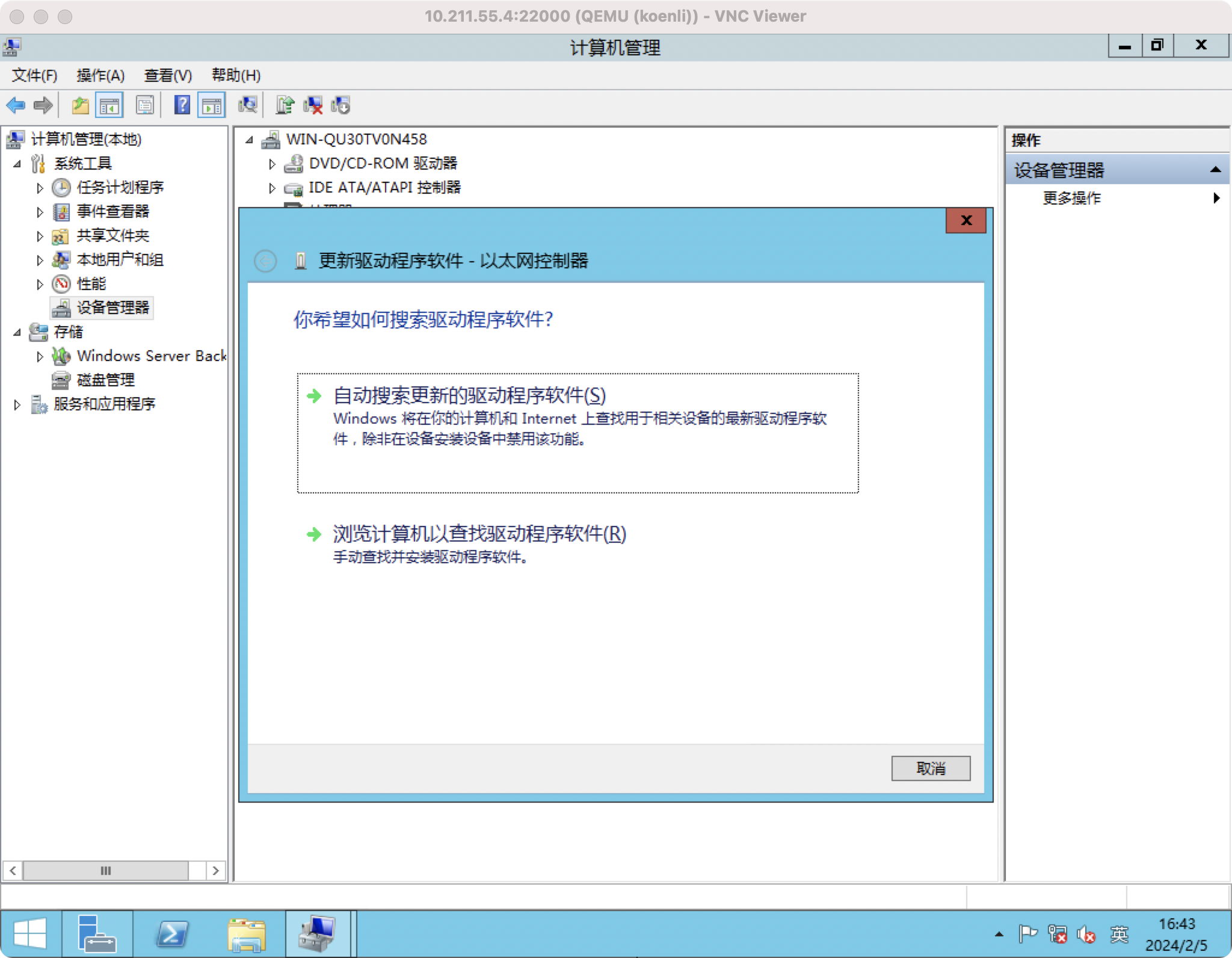

选择”浏览计算机以查找驱动程序软件(R)“

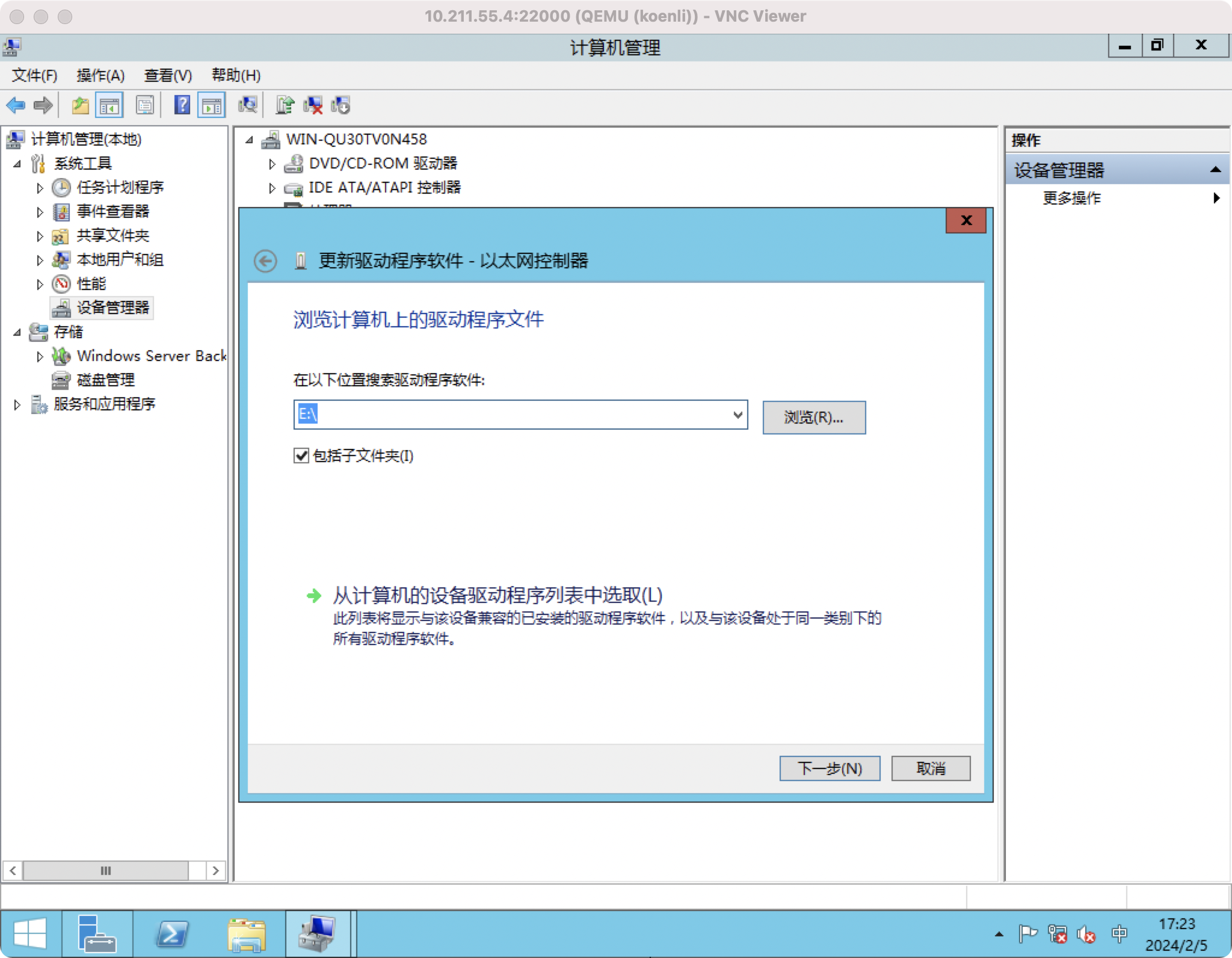

单击“浏览”

选择virtio所在的驱动器，单击“确定”

单击“下一步”

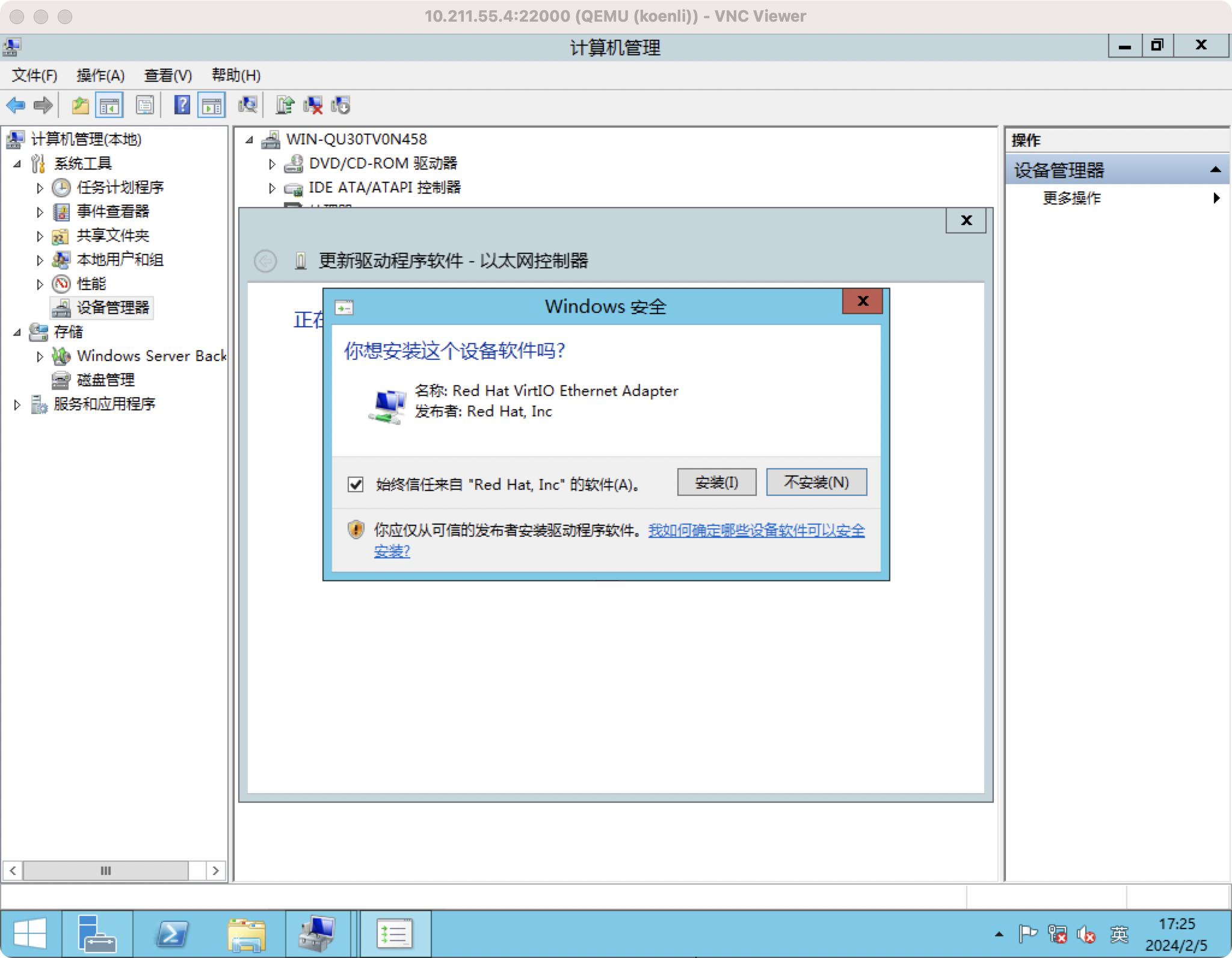

勾选“始终信任来自"Red Hat,Inc."的软件(A)”，单击“安装”

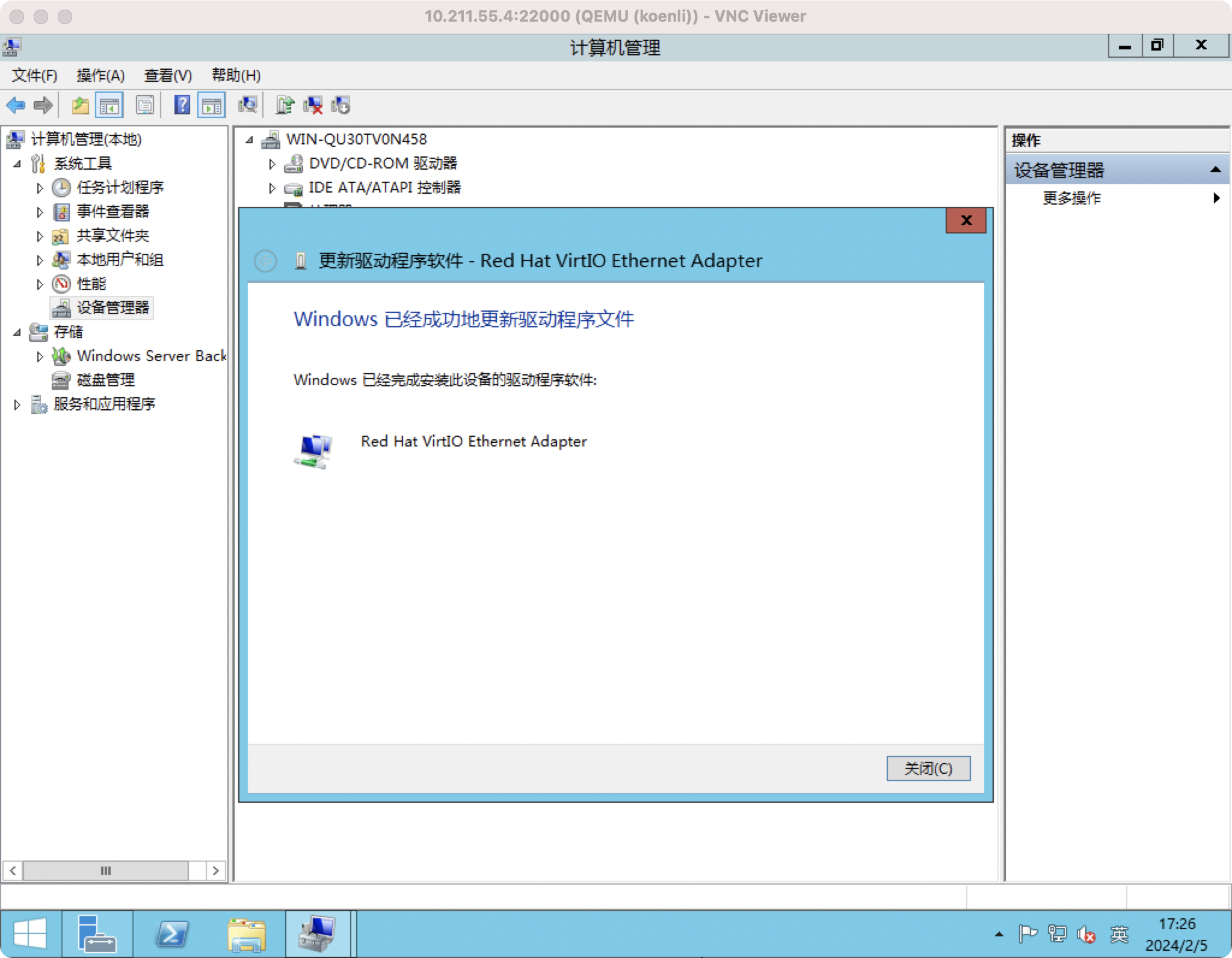

单击“关闭”，完成驱动安装。并重复上述步骤完成其他异常设备的驱动安装。

开启远程桌面服务

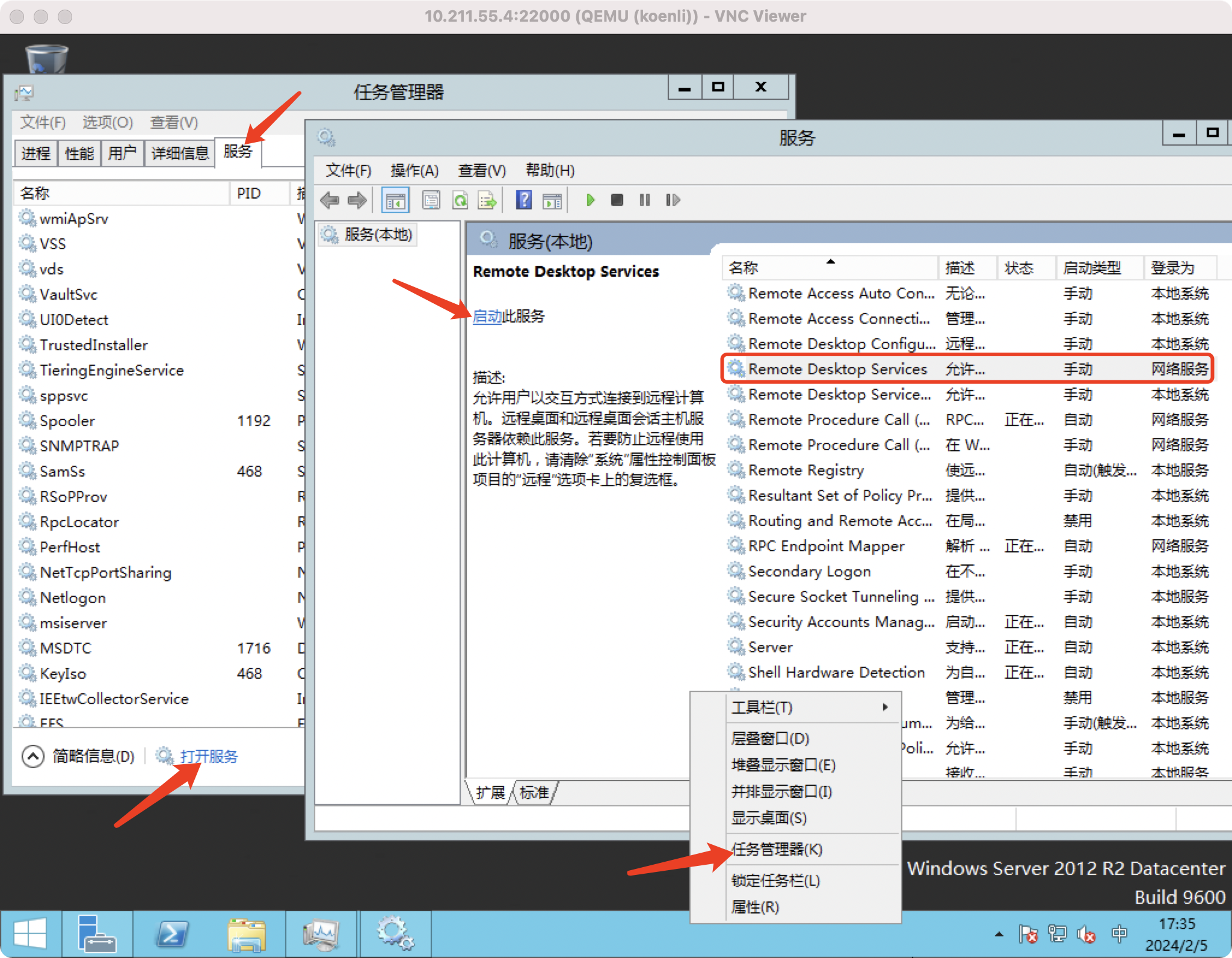

在任务栏右键单击，单击“任务管理器(K)”，单击“详细信息(D)”，切换到“服务”选项卡，单击“打开服务”，找到“Remote Desktop Services”服务，单击“启动”。

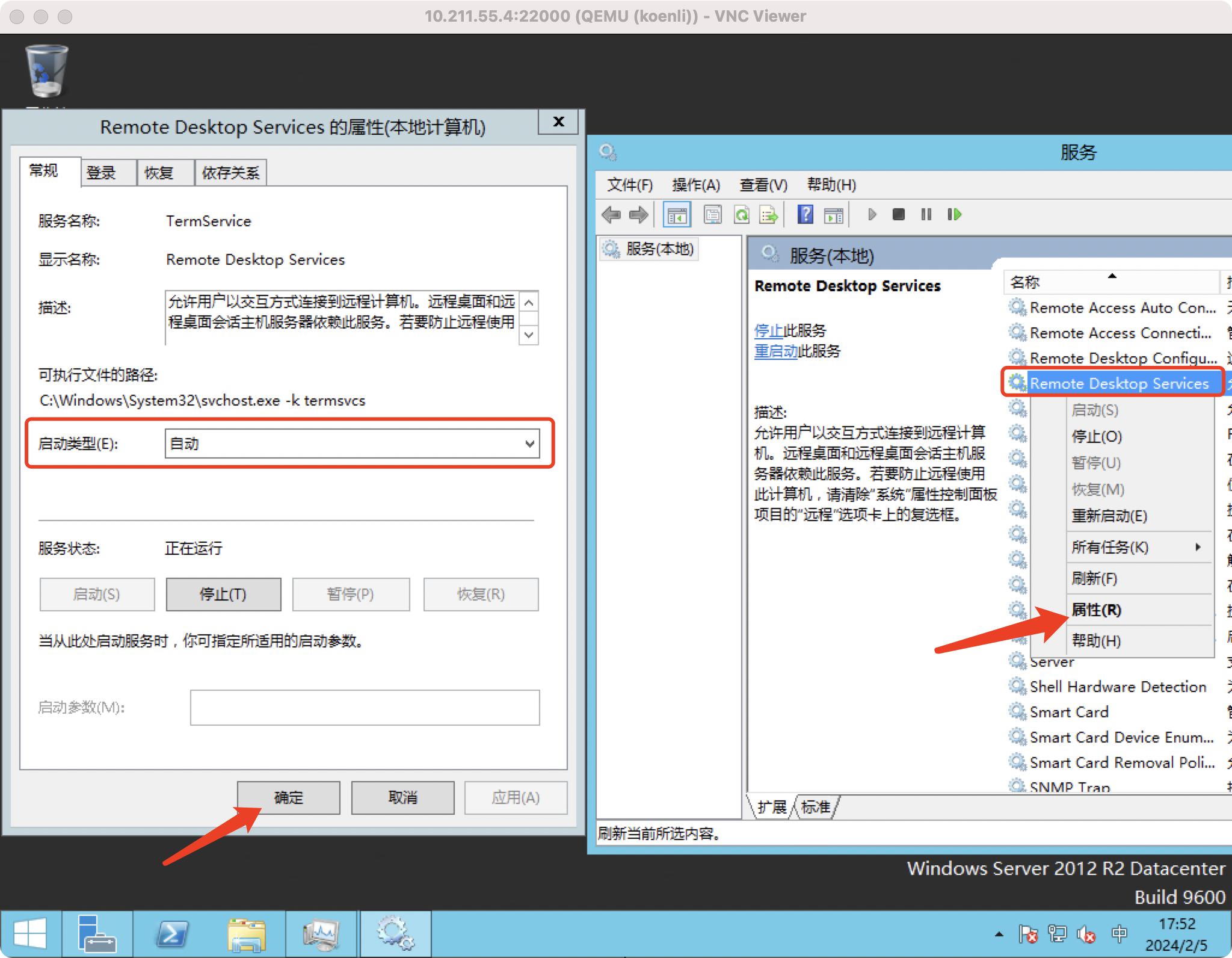

右键单击“Remote Desktop Services”服务，选择“属性”，将“启动类型”改成“自动”，并单击“确定”

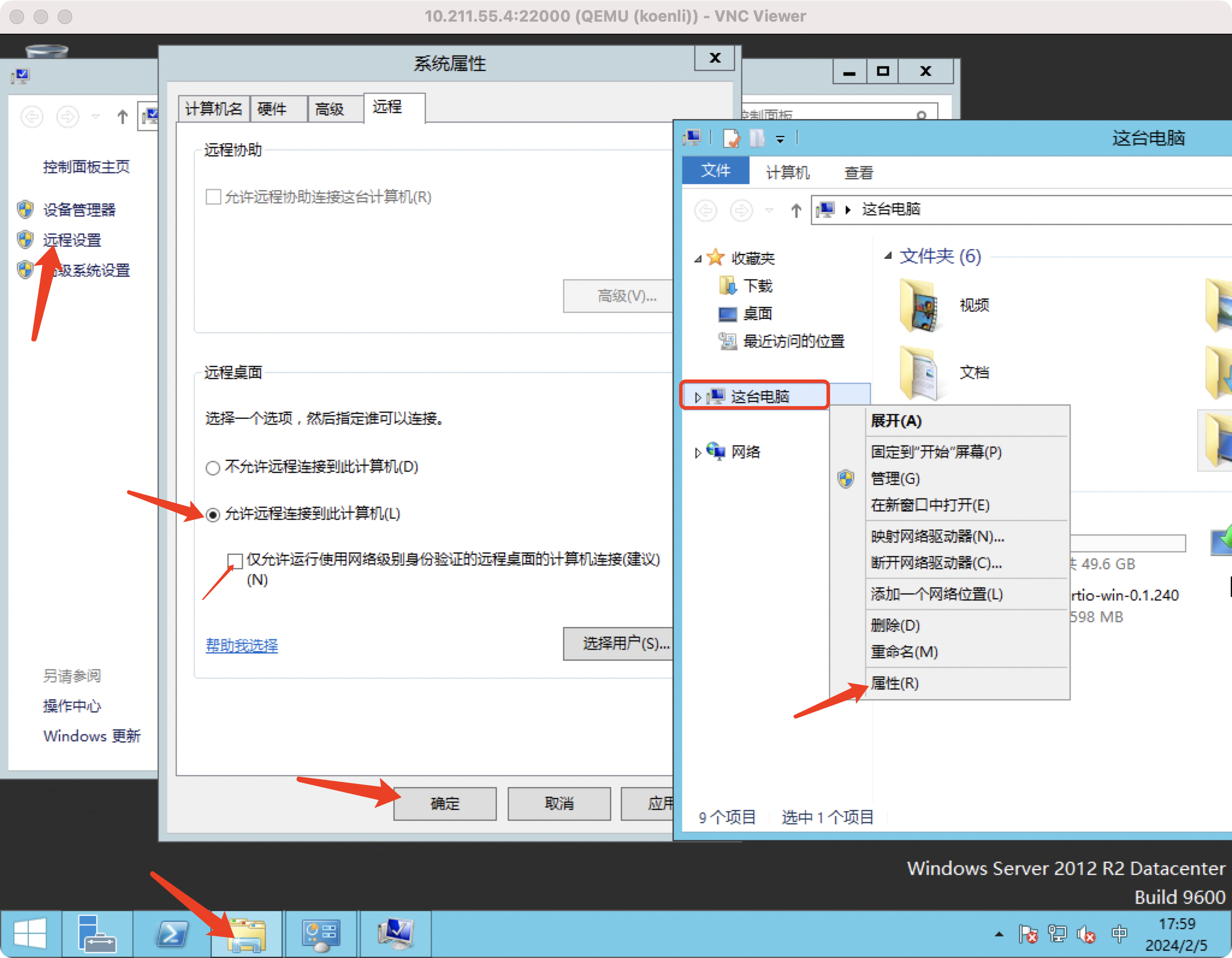

打开“文件资源管理器”，对“这台电脑”右键单击，选择“属性”，单击左侧“远程设置”，勾选“允许远程连接到此计算机(L)”，取消勾选“仅允许运行使用网络级别身份验证的远程桌面的计算机连接(建议)(N)”，最后单击“确定”

关闭防火墙

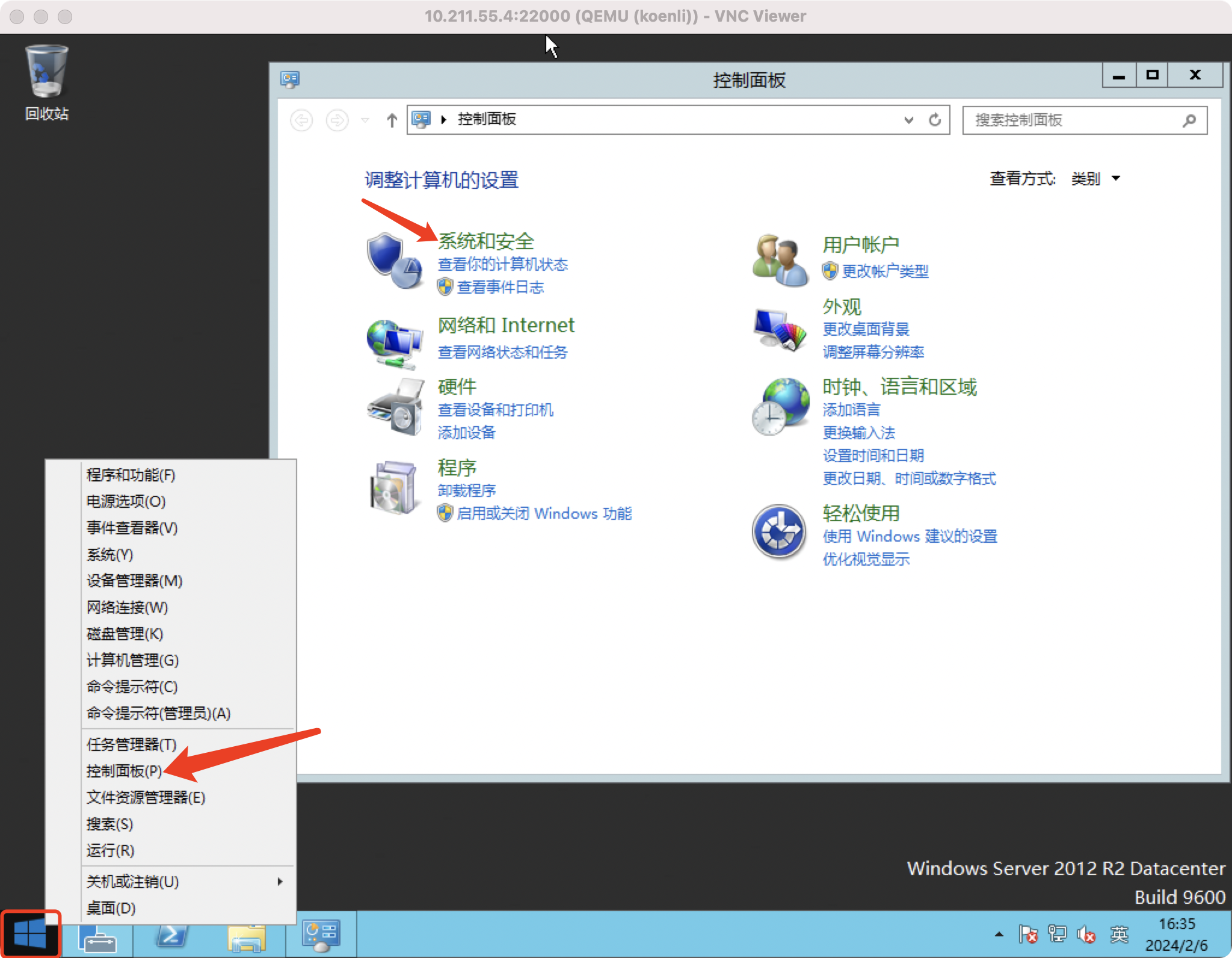

在左下角开始图标右键单击，选择“控制面板(P)”，单击“系统和安全”

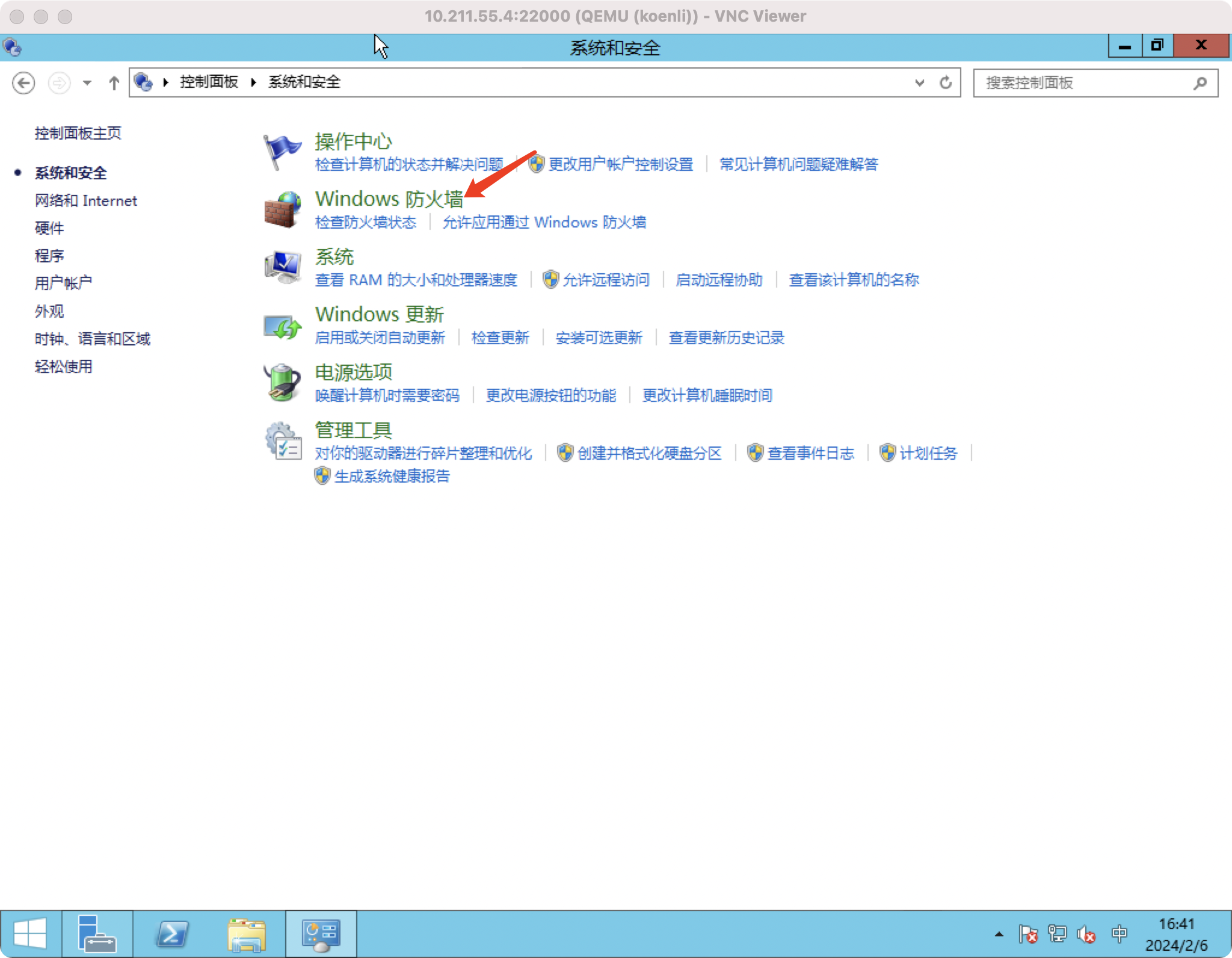

单击“Windows防火墙”

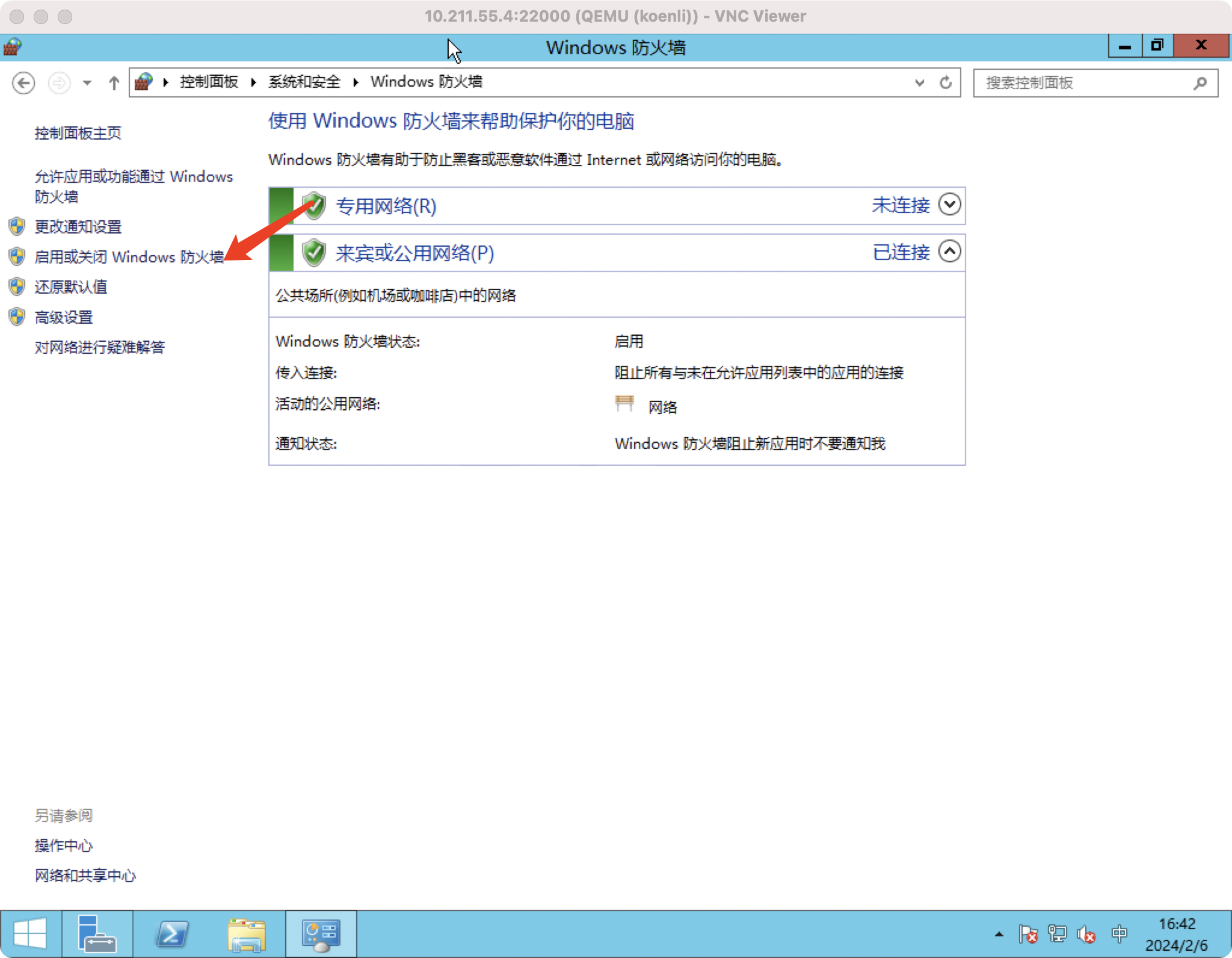

单击“启用或关闭Windows防火墙”

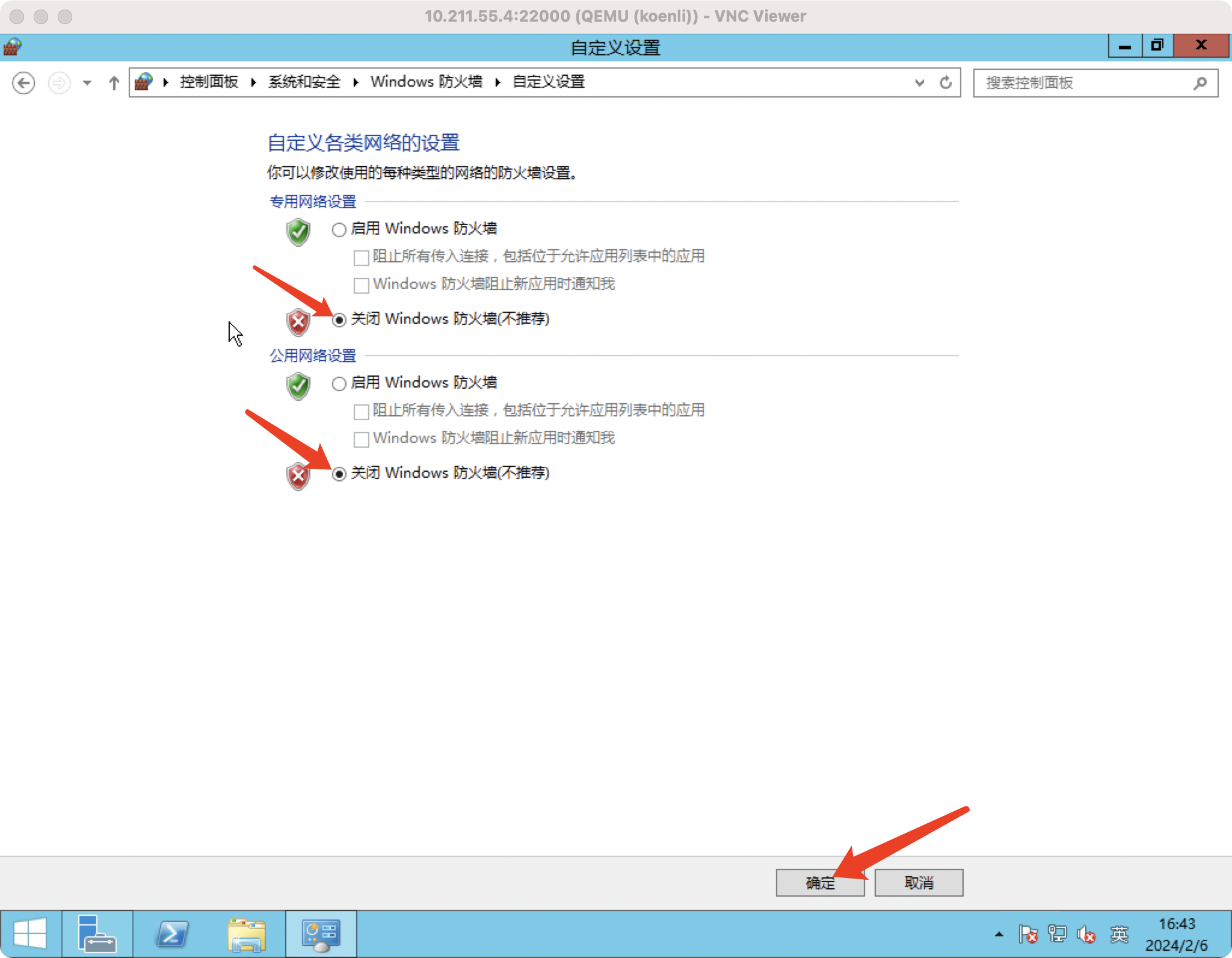

勾选“专用网络设置”和“公用网络设置”的“关闭Windows防火墙(不推荐)”选项，单击“确定”

关闭自动更新

在左下角开始图标右键单击，选择“控制面板(P)”，单击“系统和安全”

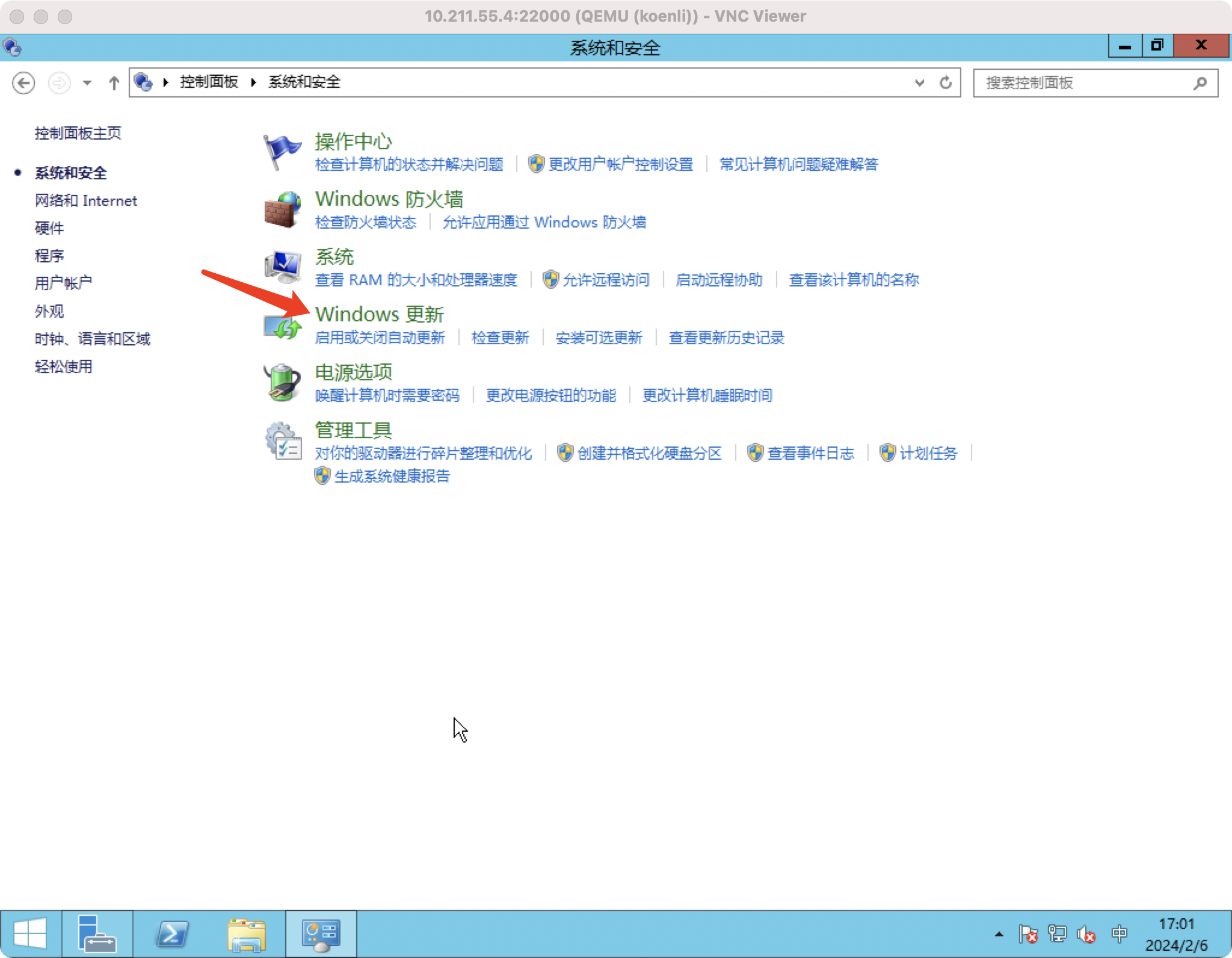

单击“Windows更新”

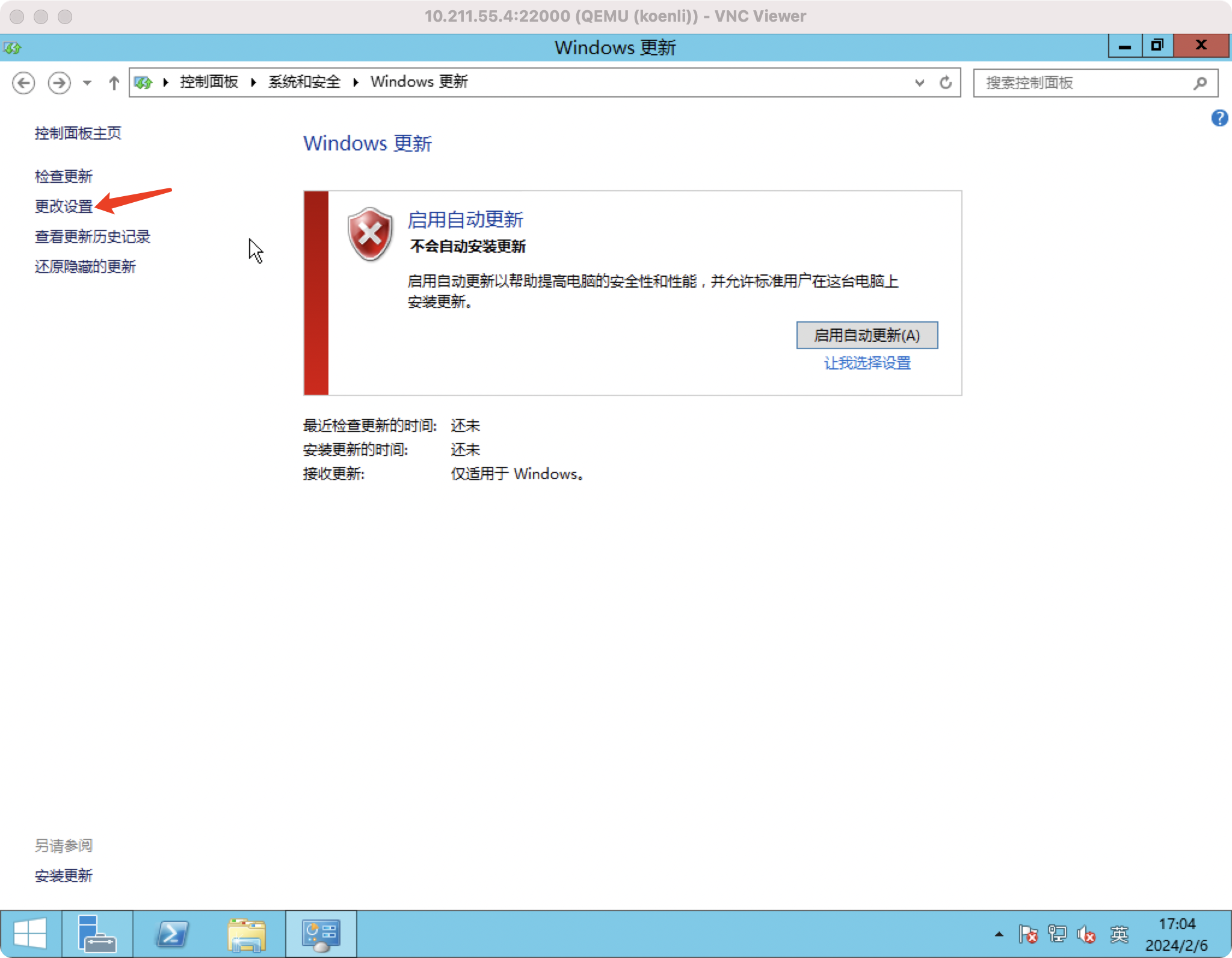

单击“更改设置”

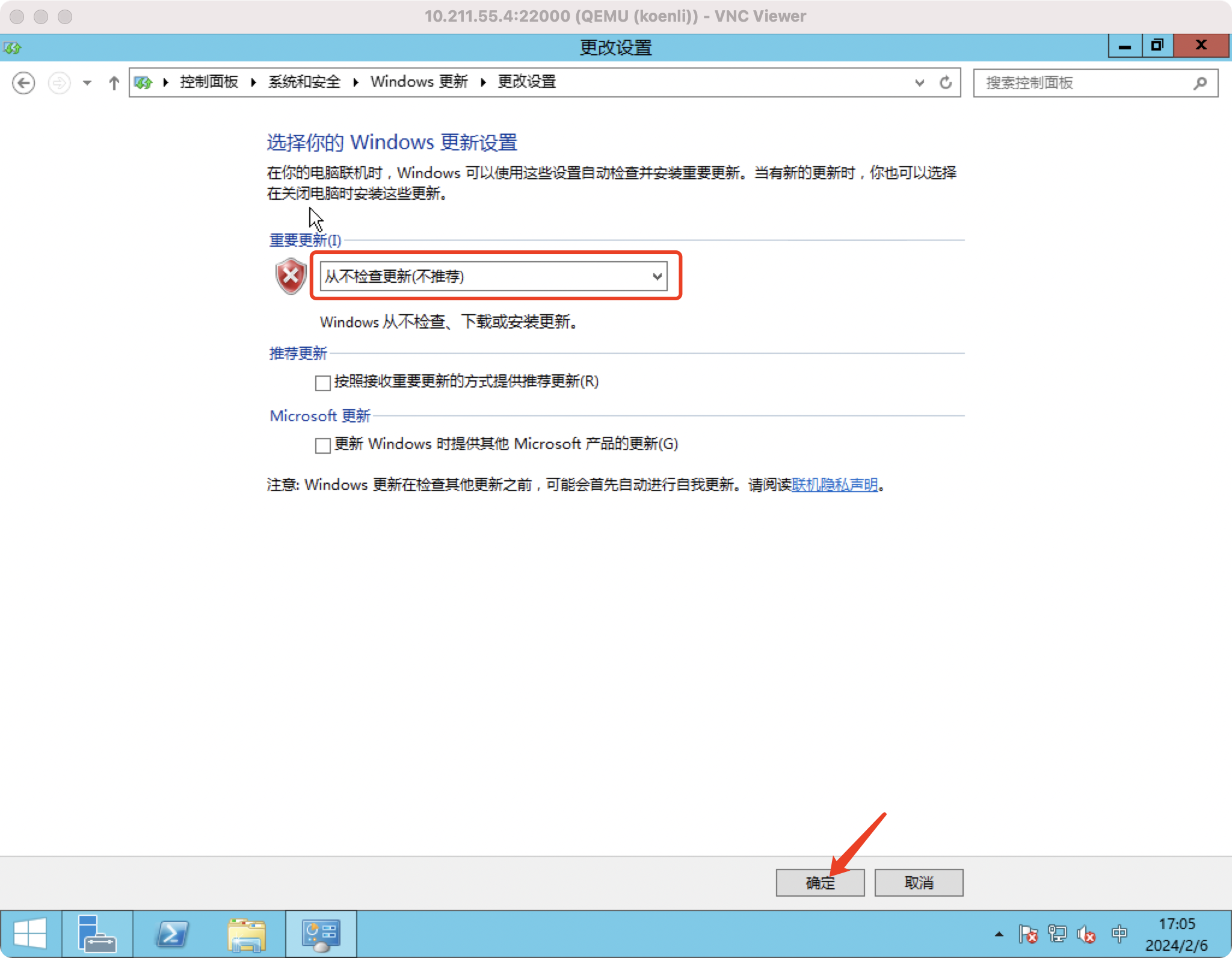

选择“从不检查更新(不推荐)”，单击“确定”

说明
自动更新建议根据实际情况进行设置

修改Windows系统远程桌面会话时间限制(可选)

参考文档修改Windows系统远程桌面会话时间限制

关闭客户体验改善计划（可选）

参考文档Windows关闭客户体验改善计划防止自动注销

修改Windows默认远程桌面端口（可选）

参考文档如何修改Windows远程桌面端口

安装qemu-guest-agent

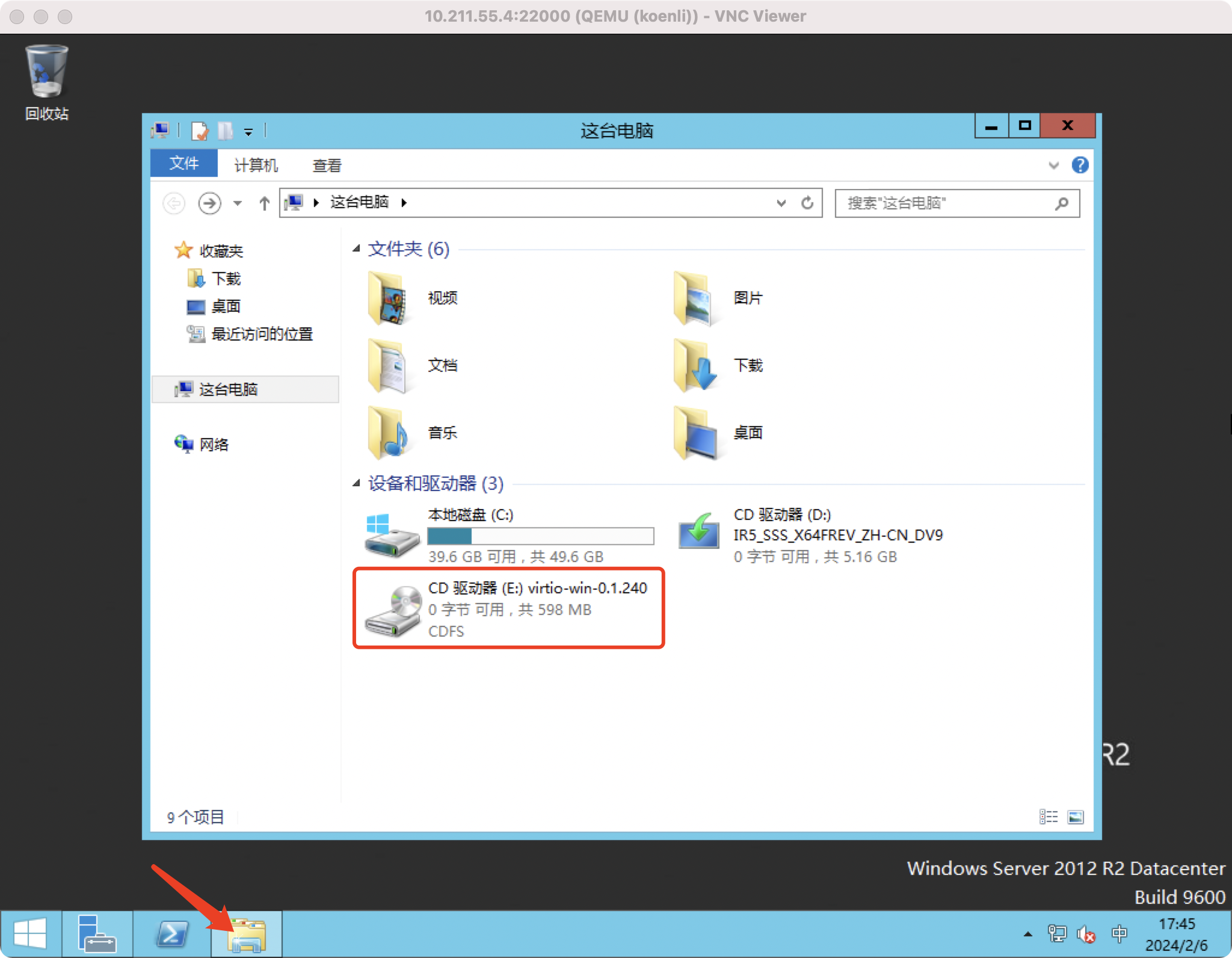

打开“文件资源管理器”，进入virtio驱动器

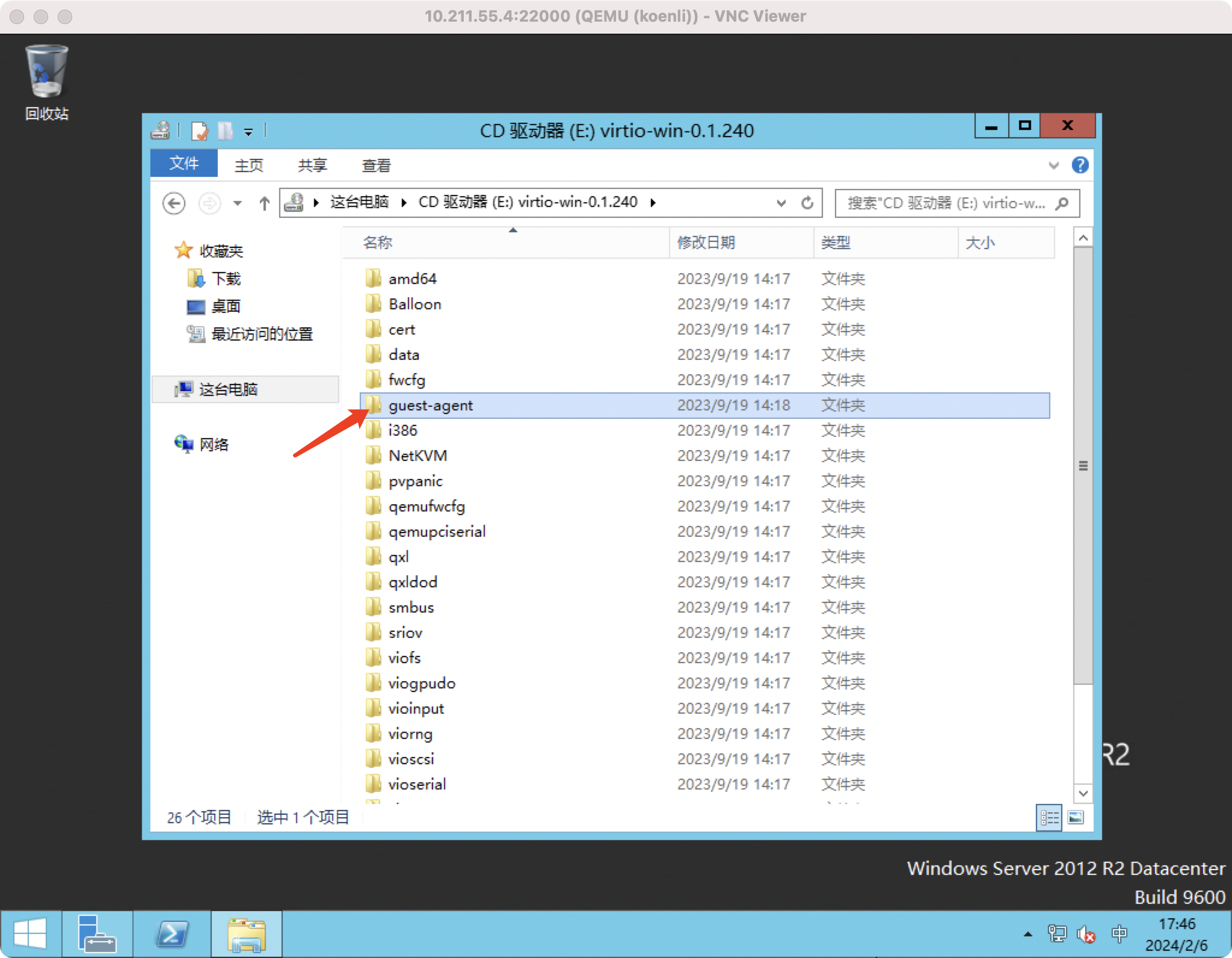

进入guest-agent文件夹

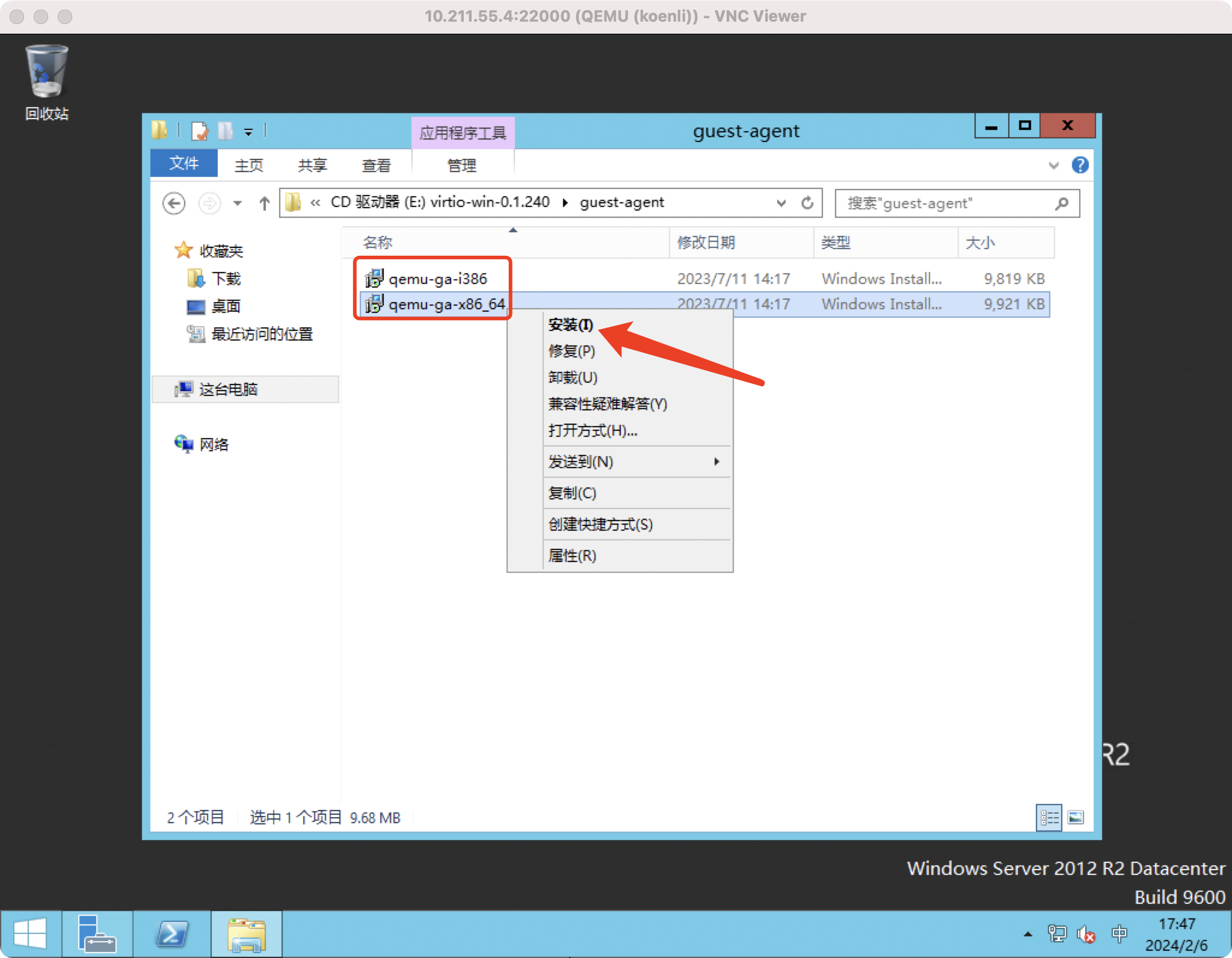

根据操作系统位数选择对应版本的安装包，右键单击，选择“安装”

说明
qemu-ga-i386为32位安装包，qemu-ga-x86_64为64位安装包

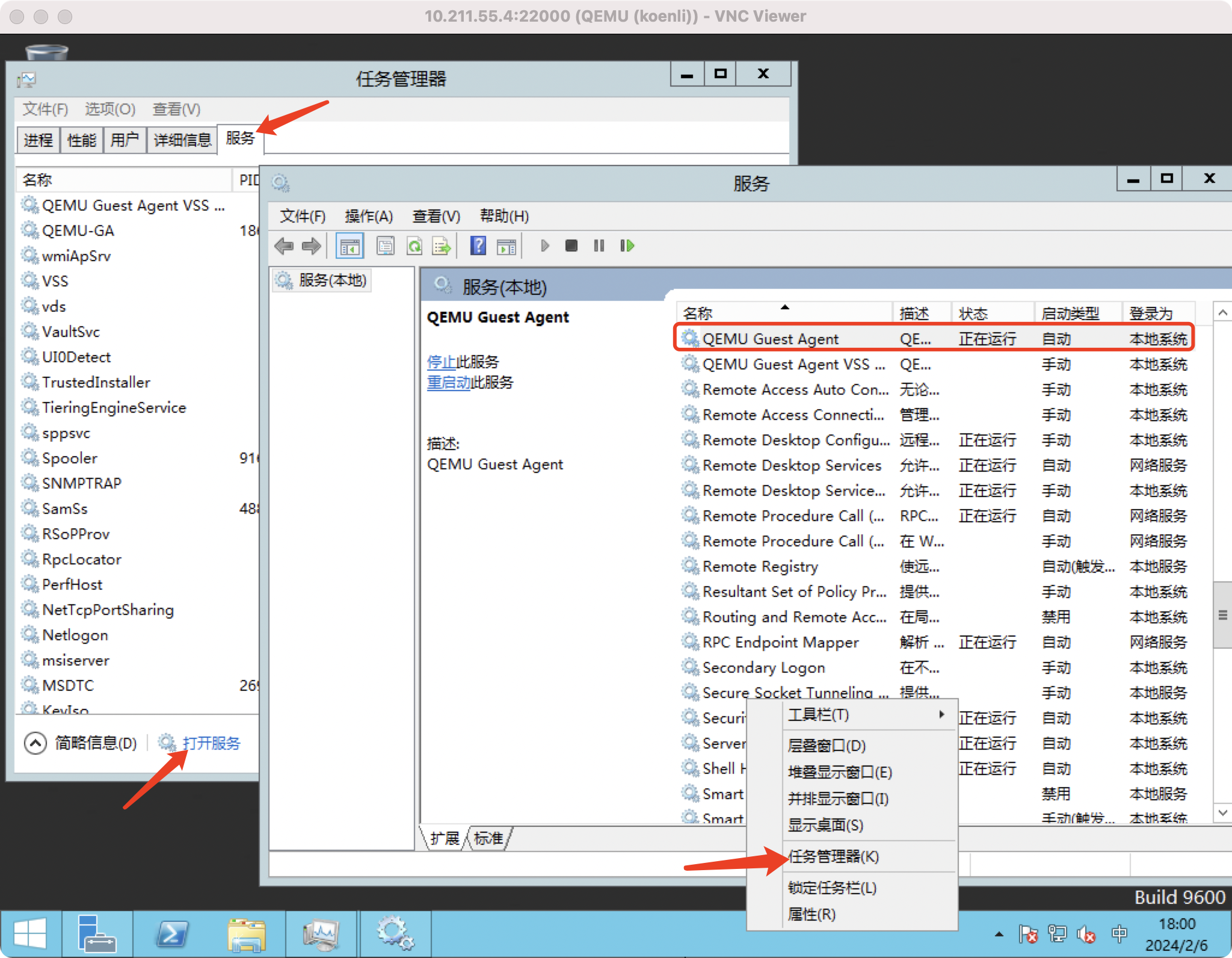

在任务栏右键单击，单击“任务管理器(K)”，切换到“服务”选项卡，单击“打开服务”，找到“QEMU Guest Agent”服务，确认状态为“正在运行”，启动类型为“自动”

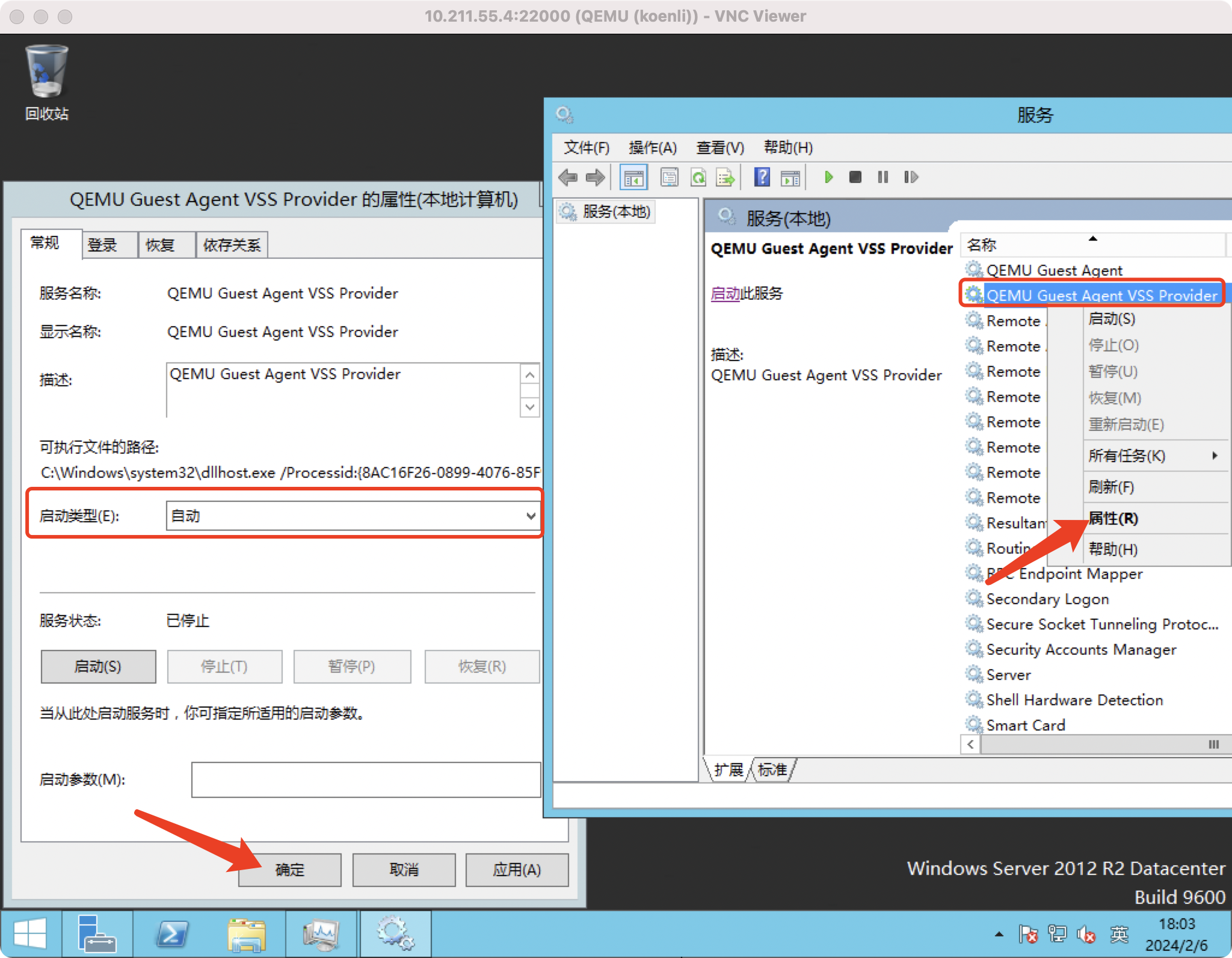

右键单击“QEMU Guest Agent VSS Provider”服务，选择“属性”，将“启动类型”改成“自动”，并单击“确定”

安装Cloudbase-Init

Cloudbase-Init是一种在Windows操作系统中安装的工具，它的作用是帮助用户在云环境中自动化地配置和初始化Windows虚拟机。在云环境中，用户需要快速创建和部署虚拟机，而Cloudbase-Init可以帮助用户在创建虚拟机时自动完成一些初始化工作，例如配置网络、安装软件、执行脚本等。

• Cloudbase-Init官网：https://cloudbase.it/cloudbase-init/
• Cloudbase-Init下载链接：https://github.com/cloudbase/cloudbase-init/releases

说明
CloudbaseInitSetup_X_X_X_x86.msi为32位安装包，CloudbaseInitSetup_X_X_X_x64.msi为64位安装包

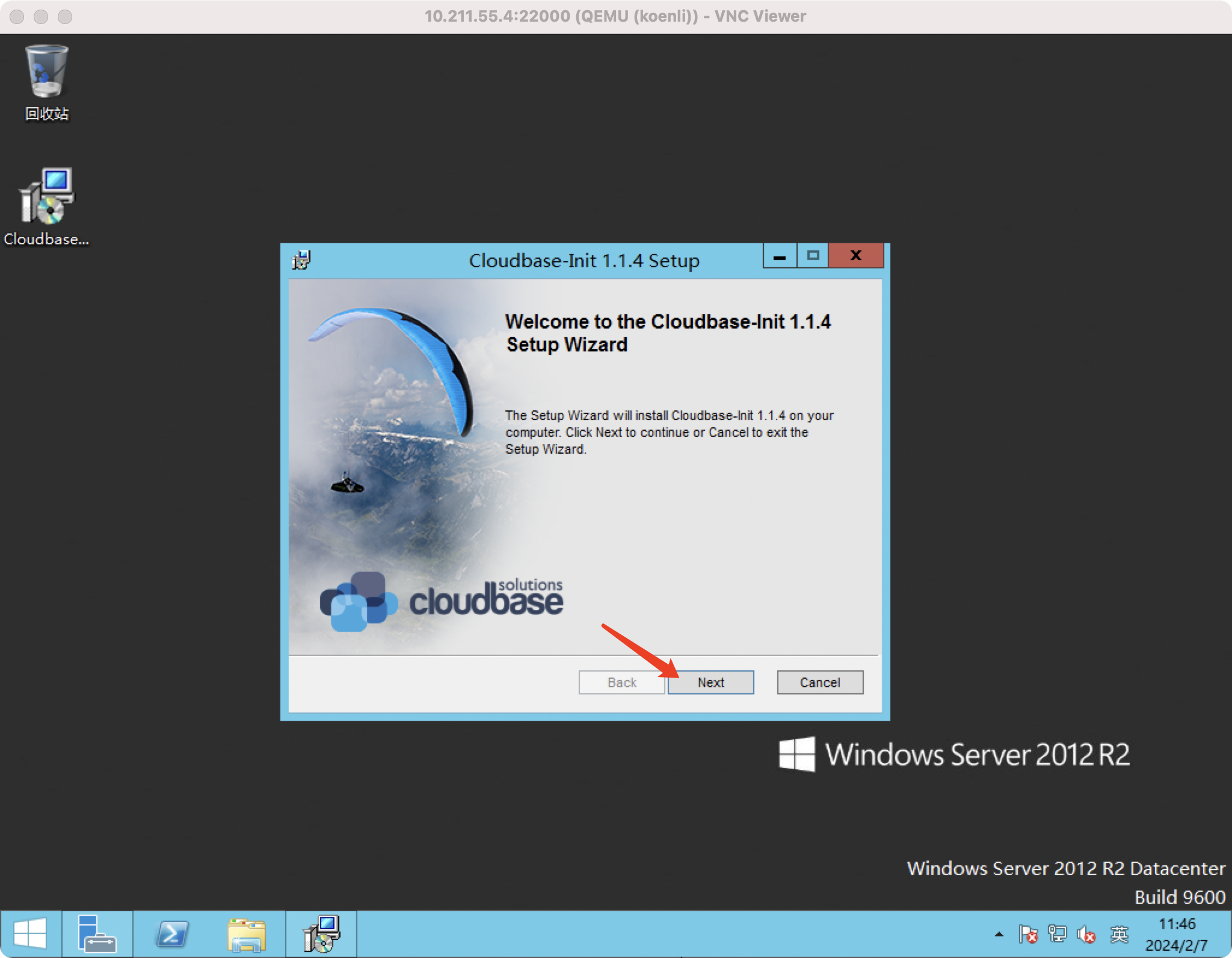

下载CloudbaseInitSetup_X_X_X_XXXX.msi安装包上传到桌面，双击打开Cloudbase-Init安装包，进入Cloudbase-Init安装界面，单击“Next”

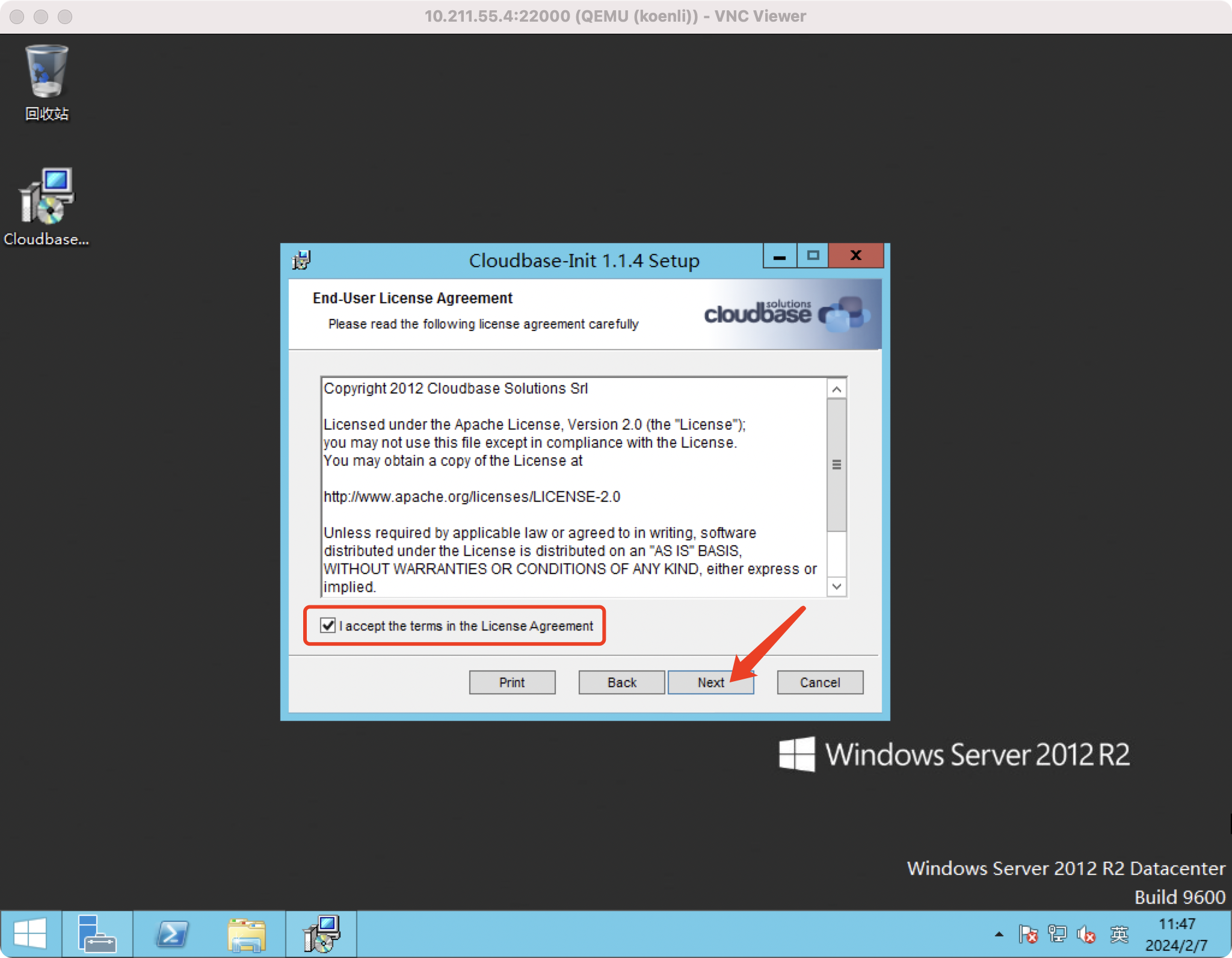

勾选“I accept the terms in the License Agreement”，单击“Next”

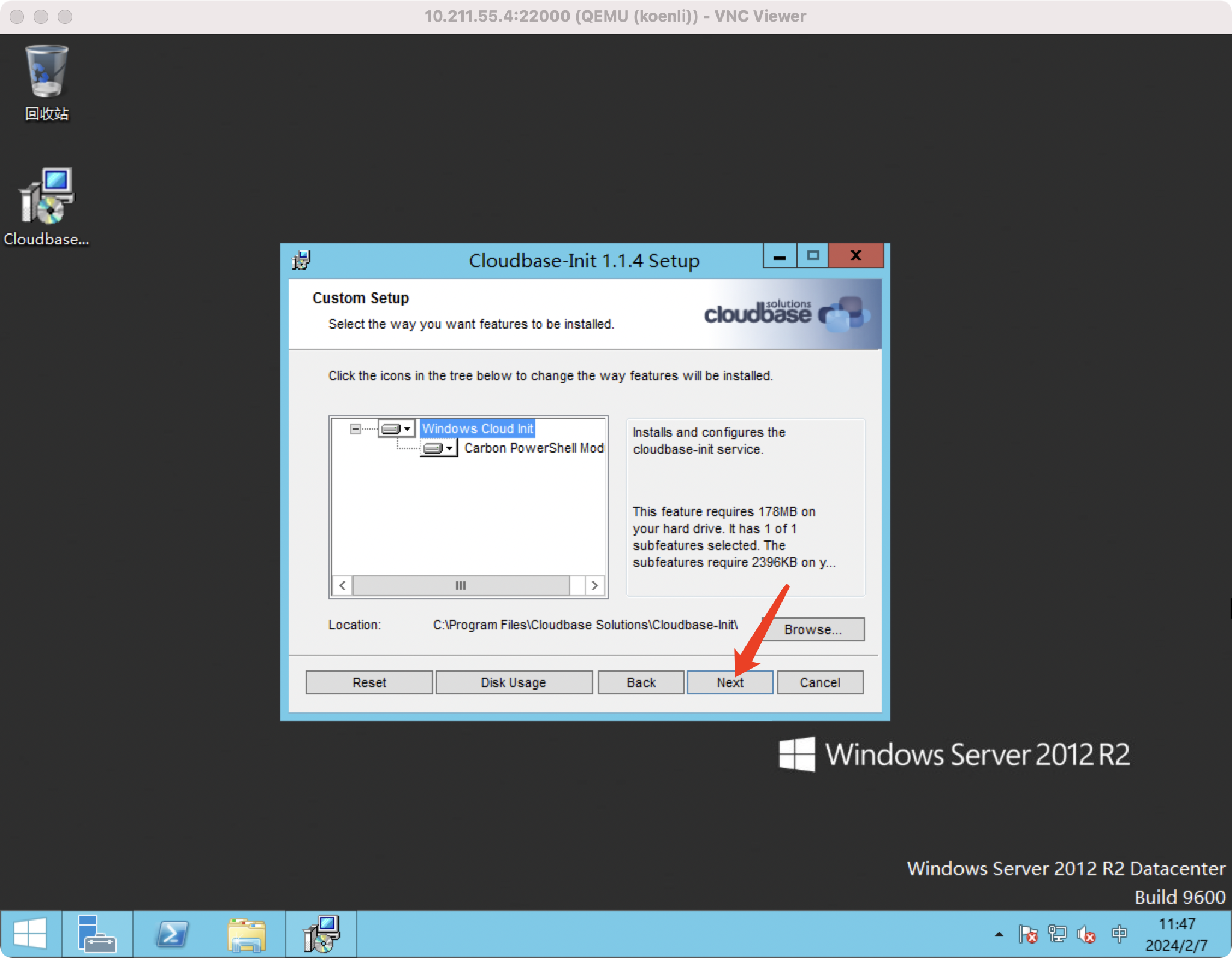

单击“Next”

说明
如果需要修改Cloudbase-Init的安装目录，可单击“Browse...”进行修改

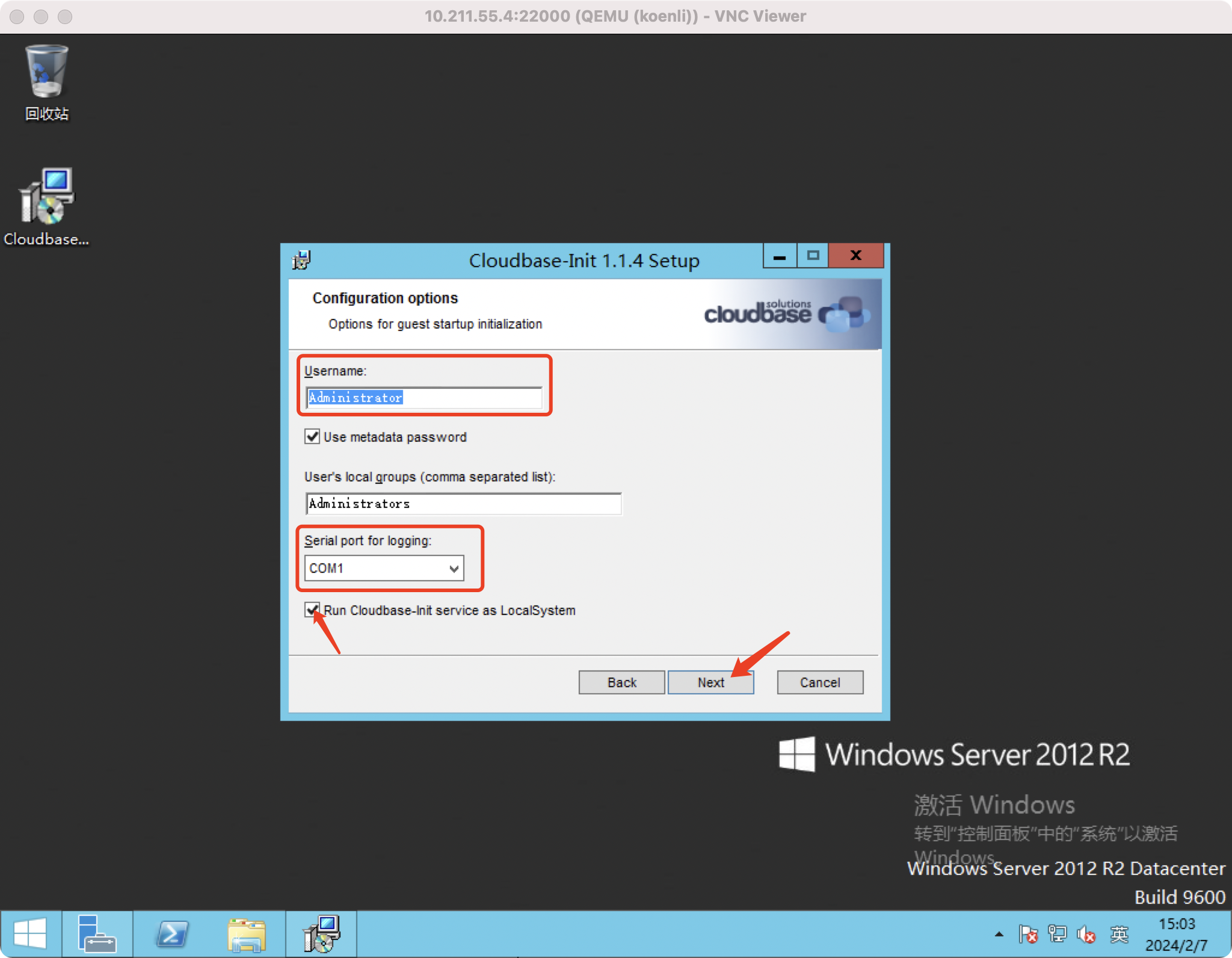

在Configuration options界面，将Username设置为Administrator，Serial port for logging设置为COM1，勾选Run Cloudbase-Init service as LocalSystem，最后单击“Next”。

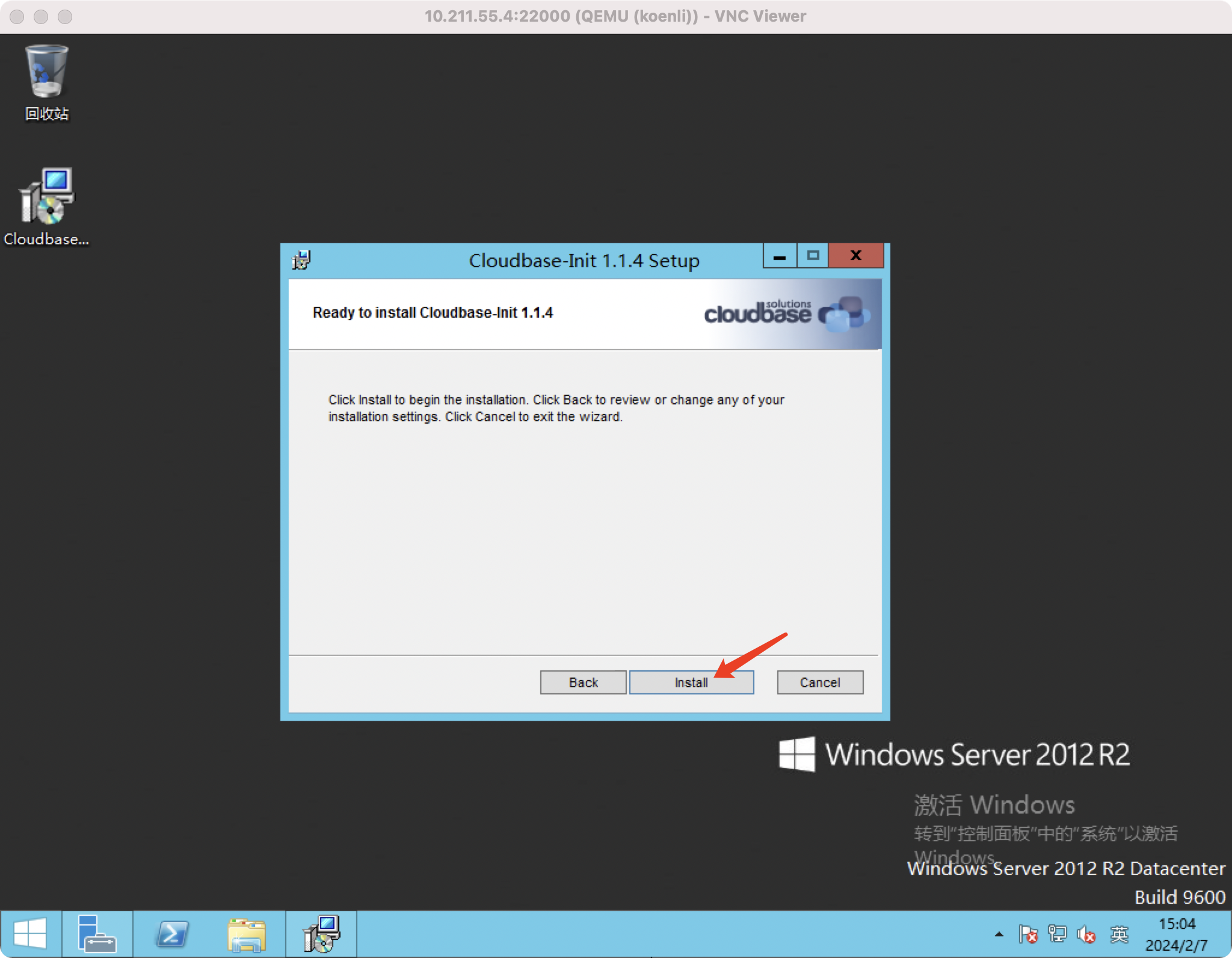

单击“Install”，安装Cloudbase-Init

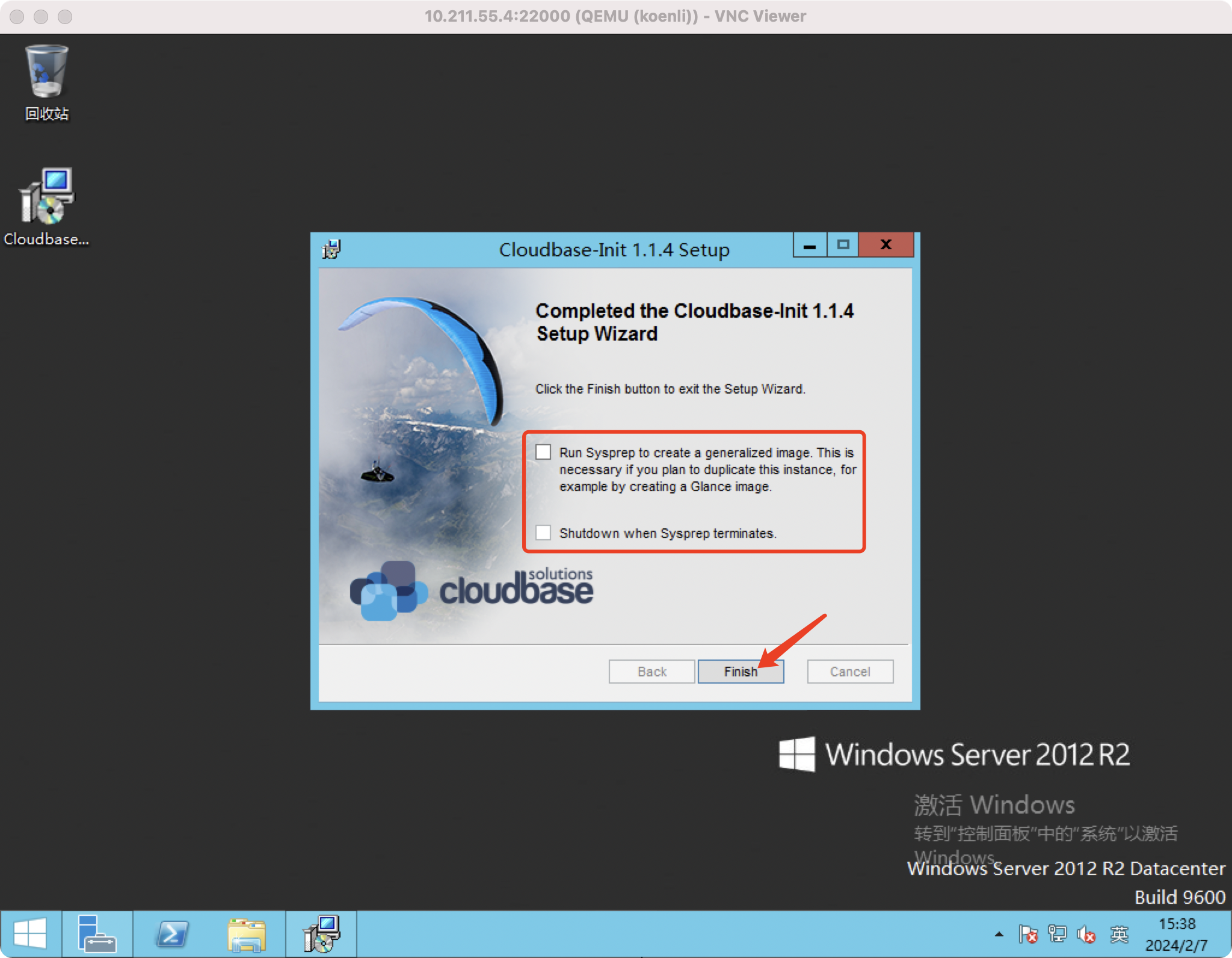

待Cloudbase-Init完成安装后，单击“Finish”，关闭Cloudbase-Init安装界面

说明
关闭Cloudbase-Init安装界面时，请勿勾选任何复选框，不要运行Sysprep

说明

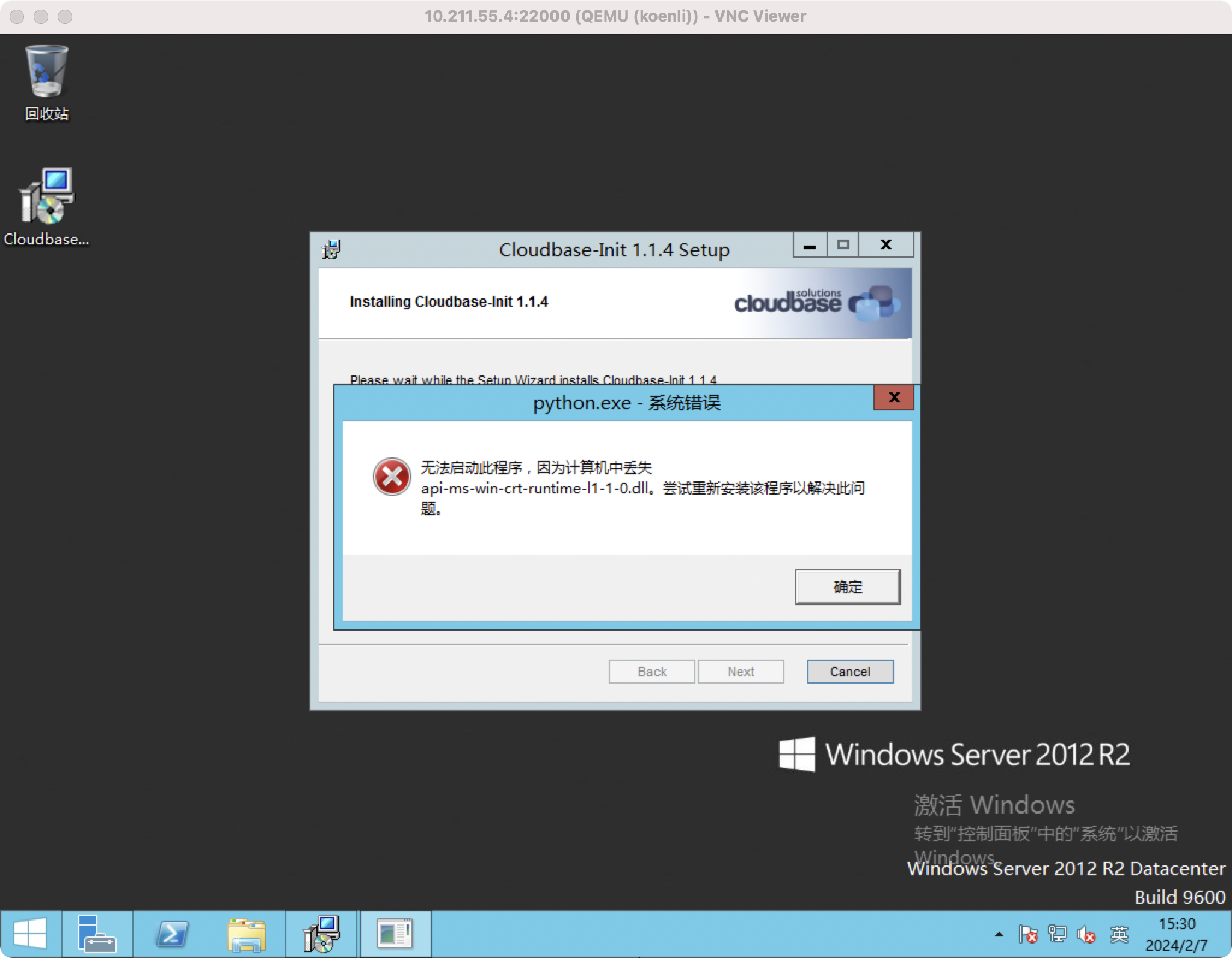

如果安装过程中出现“无法启动此程序，因为计算机中丢失api-ms-win-crt-runtime-l1-1-0.dll。尝试重新安装该程序以解决此问题。”的错误提示导致安装失败，连续单击2次“确定”让安装程序自动回滚所有操作，并单击“Finish”关闭

然后到微软官方下载Visual C++ Redistributable for Visual Studio 2015并安装，然后再执行以上安装步骤

打开cloudbase-init.conf配置文件，在文件末尾添加以下内容，保存退出

说明
cloudbase-init.conf配置文件的默认路径为：C:\Program Files\Cloudbase Solutions\Cloudbase-Init\conf

first_logon_behaviour=no
netbios_host_name_compatibility=false
metadata_services=cloudbaseinit.metadata.services.configdrive.ConfigDriveService,
                  cloudbaseinit.metadata.services.httpservice.HttpService,
                  cloudbaseinit.metadata.services.ec2service.EC2Service,
                  cloudbaseinit.metadata.services.maasservice.MaaSHttpService
plugins=cloudbaseinit.plugins.windows.createuser.CreateUserPlugin,
  cloudbaseinit.plugins.common.setuserpassword.SetUserPasswordPlugin,
  cloudbaseinit.plugins.common.sethostname.SetHostNamePlugin,
  cloudbaseinit.plugins.common.networkconfig.NetworkConfigPlugin,
  cloudbaseinit.plugins.common.mtu.MTUPlugin,
  cloudbaseinit.plugins.windows.extendvolumes.ExtendVolumesPlugin,
  cloudbaseinit.plugins.common.writeinjectedfiles.WriteInjectedFiles,
  cloudbaseinit.plugins.common.userdata.UserDataPlugin,
  cloudbaseinit.plugins.common.localscripts.LocalScriptsPlugin
allow_reboot=false
stop_service_on_exit=false

说明
更多有关Cloudbase-Init的配置详情请参考官方文档的Services、Plugins、Userdata、Configuration options reference章节

最后删除Cloudbase-Init和Visual C++ Redistributable for Visual Studio 2015的安装包并清空回收站

禁用Windows随机生成的接口ID

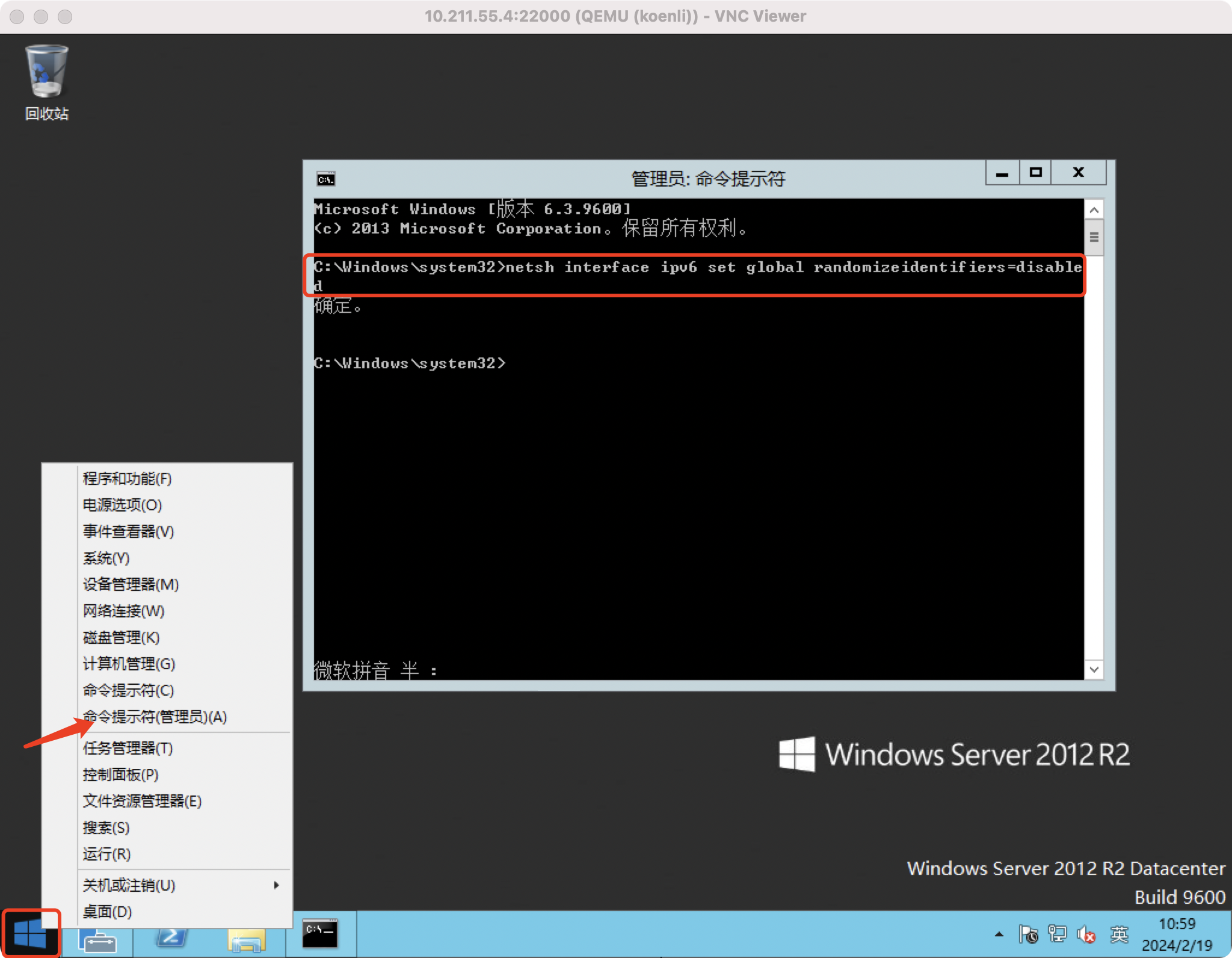

在左下角开始图标右键单击，选择“命令提示符(管理员)(A)”，在打开的cmd窗口输入以下命令并回车

netsh interface ipv6 set global randomizeidentifiers=disabled

清理系统日志

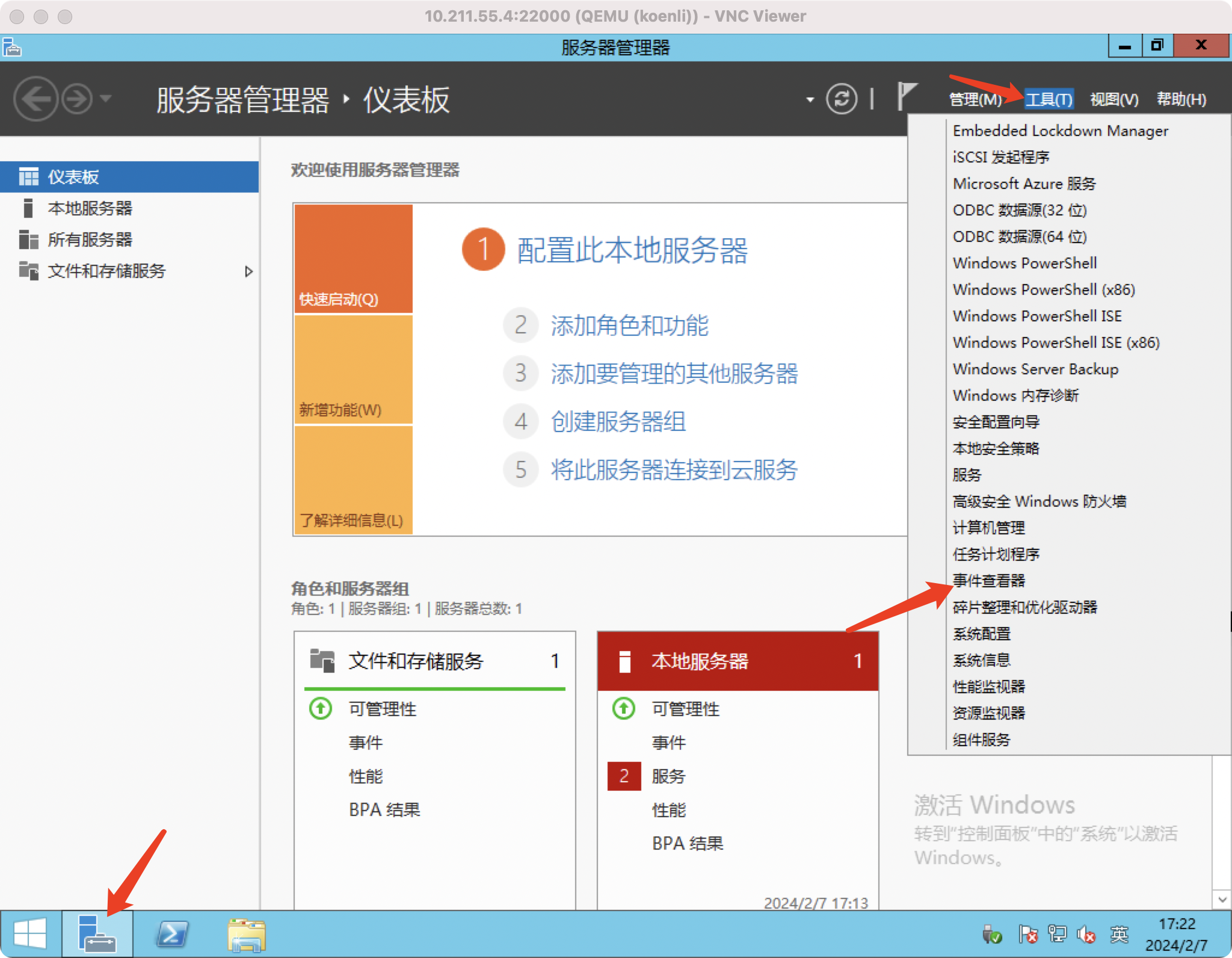

打开“服务器管理器”，单击右上角“工具”，选择“事件查看器”打开事件查看器

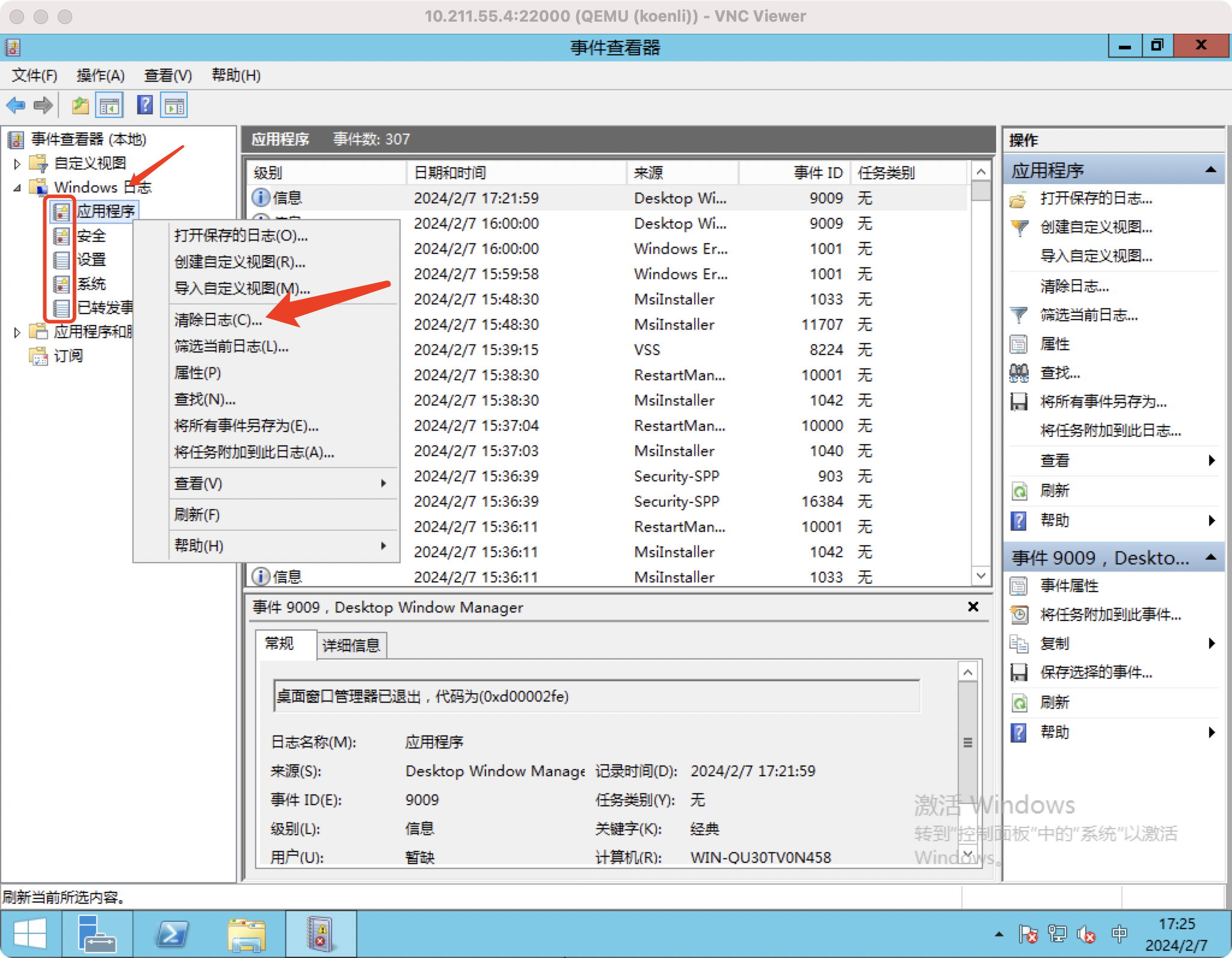

双击”Windows日志“，对“应用程序”右键单击，单击“清除日志(C)...”

单击“清除(C)”

重复上述步骤清除“安全”、“设置”、“系统”、“已转发事件”等模块中的日志

正常关机

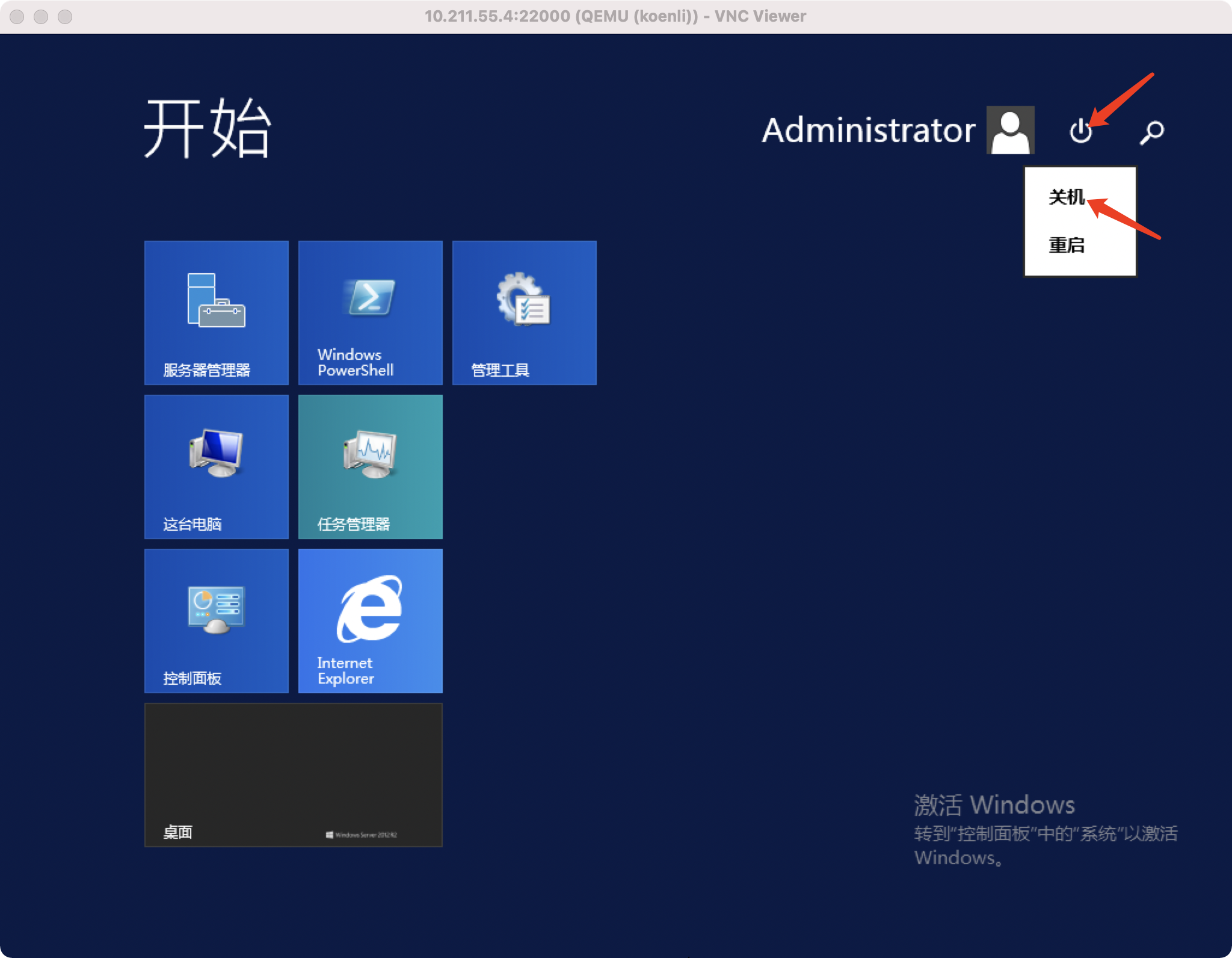

单击左下角开始图标，单击右上角电源图标，选择“关机”

说明
以上为比较常见通用的配置项，更多自定义配置请根据自己的云环境情况进行调整，例如安装对应云环境的监控agent、安全加固配置、安装防暴力破解工具等等

转换镜像格式

将raw格式镜像文件转换成qcow2格式镜像文件，压缩空间便于传输。

qemu-img convert -c -f raw Windows2012_R2_Datacenter.raw -O qcow2 Windows2012_R2_Datacenter.qcow2

上传镜像

---

使用glance命令上传镜像

OpenStack Windows镜像制作完成后，将最终生成的qcow2镜像文件上传到OpenStack控制节点，先转成raw镜像文件，然后通过glance命令上传镜像，最后设置镜像的hw_qemu_guest_agent属性为yes即可。相关命令如下：

qemu-img convert -f qcow2 Windows2012_R2_Datacenter.qcow2 -O raw Windows2012_R2_Datacenter.raw
glance image-create --name "Windows2012_R2_Datacenter" --file /tvm/Windows2012_R2_Datacenter.raw --disk-format raw --container-format bare --is-public True --progress
glance image-update --property hw_qemu_guest_agent=yes ${IMAGE_ID}

通过rbd直接导入镜像

由于镜像通常比较大，上传时如果使用Glance API,则通过HTTP上传，由于HTTP协议的限制，导致上传非常慢，非常耗时，并且可能会超时导致上传失败。如果Glance使用Ceph作为存储后端，可以通过rbd直接导入(import)的方式上传到Ceph中，速度会大幅度提高。

首先需要把镜像转为raw格式

qemu-img convert -f qcow2 Windows2012_R2_Datacenter.qcow2 -O raw Windows2012_R2_Datacenter.raw

创建一个空镜像，并记录${IMAGE_ID}（不需要指定文件路径，只是占个坑）

glance image-create --name "Windows2012_R2_Datacenter" --disk-format raw --container-format bare  --is-public True

使用rbd命令直接导入镜像并创建快照

rbd --user ${USER_ID} -k ${Keyring} -p ${POOL_NAME} import Windows2012_R2_Datacenter.raw
rbd --user ${USER_ID} -k ${Keyring} -p ${POOL_NAME} rename Windows2012_R2_Datacenter.raw ${IMAGE_ID}
rbd --user ${USER_ID} -k ${Keyring} -p ${POOL_NAME} snap create ${IMAGE_ID}@snap
rbd --user ${USER_ID} -k ${Keyring} -p ${POOL_NAME} snap protect ${IMAGE_ID}@snap

更新镜像的locations参数

glance location-add --url rbd://${FS_ID}/${POOL_NAME}/${IMAGE_ID}/snap $IMAGE_ID [--metadata '{"backend": "${BACKEND_NAME}"}']

设置hw_qemu_guest_agent属性为yes

glance image-update --property hw_qemu_guest_agent=yes ${IMAGE_ID}
